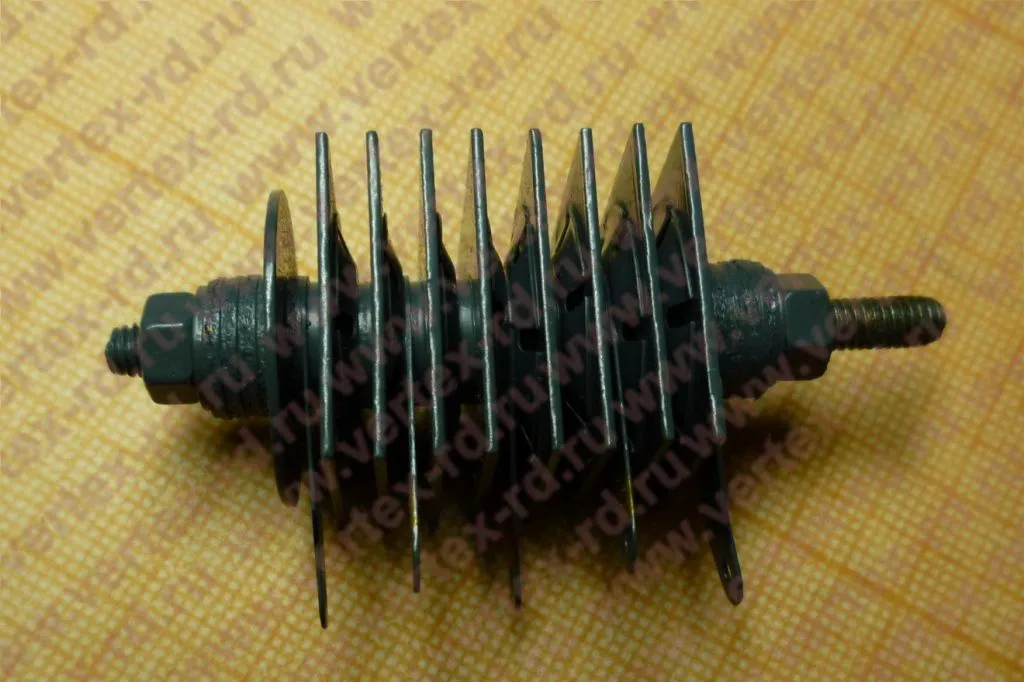

22ГМ8А селеновый выпрямитель

Наличие на складе: В наличии
Остаток на складе: 29 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Селеновый однофазный мост 22ГМ8А серии А класса Г.

Структура условного обозначения селенового однофазного моста 22ГМ8А:
   - 22 – обозначение размера элементов, входящих в выпрямитель, мм:
      - 12 – 12х12;
      - 15 – 15х15;
      - 22 – 22х22;
      - 30 – 30х30;
      - 40 – 40х40;
      - 60 – 60х60;
      - 75 – 75х75;
      - 90 – 90х90;
      - 100 – 100х100;
   - Г – обозначение класса выпрямителя по допустимому переменному напряжению на один элемент, В:
      - В – 20;
      - Г – 25;
      - Д – 30;
      - Е – 35;
      - И – 40;
      - К – 45;
      - М – обозначение вида выпрямителя:
      - Д – двухплечный;
      - С – выпрямитель со средней точкой;
      - М – однофазный мост;
      - Т – трехфазный мост;
   - 8 – общее количество элементов в выпрямителе;
   - А – обозначение серии выпрямителя в зависимости от температуры допустимого нагрева, °С:
      - А (старое обозначение - АВС) – на алюминиевой основе, допустимая температура нагрева шайбы +75°С, диапазон частот до 1000 Гц;
      - Г (старое обозначение ТВС) – на алюминиевой основе, допустимая температура +80°С, по сравнению с серией А повышенная стабильность по времени, диапазон частот до 3000 Гц;
      - Я – на алюминиевой основе, с удвоенной плотностью тока;
      - У – на алюминиевой основе, допускают тройную токовую нагрузку, диапазон частот до 2000 Гц;
      - Ф – на основе из алюминиевой фольги;
      - Е – на основе из алюминиевой фольги, температуростойкие (допустимая температура +100°), диапазон частот до 1000 Гц;
      - Л – повышенная по сравнению с серией Г плотность тока, диапазон частот до 1000 Гц.

Технические характеристики селенового однофазного моста 22ГМ8А:
Подводимое напряжение, В – 50
Выпрямленное напряжение, не менее, В – 37
Выпрямленный ток, мА – 150
Вес, не более, кг – 0,050
Гарантийный срок службы, ч – 25000
