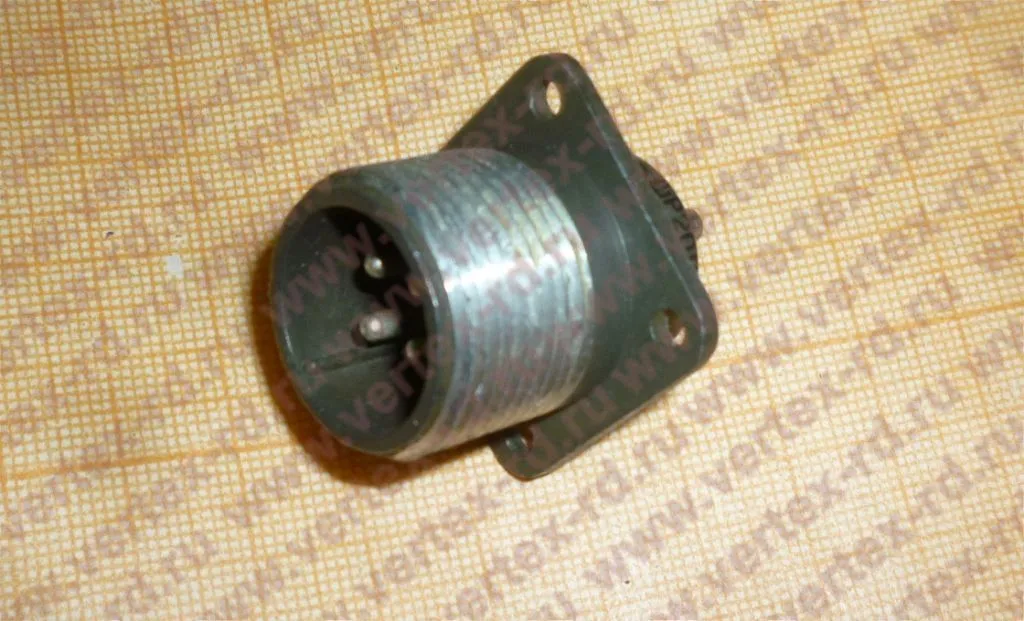

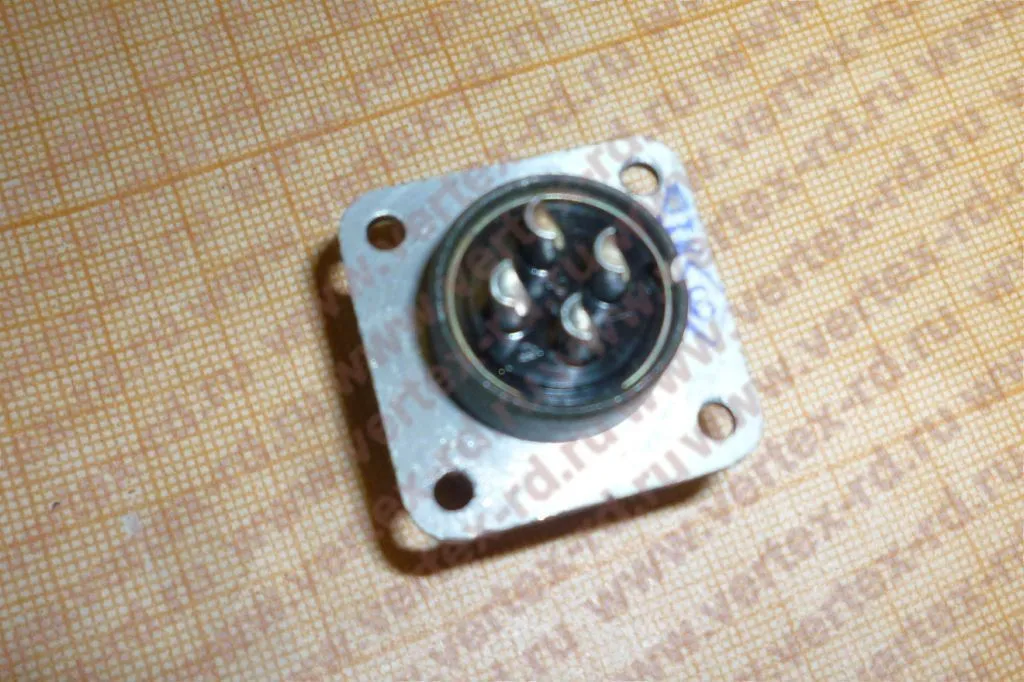

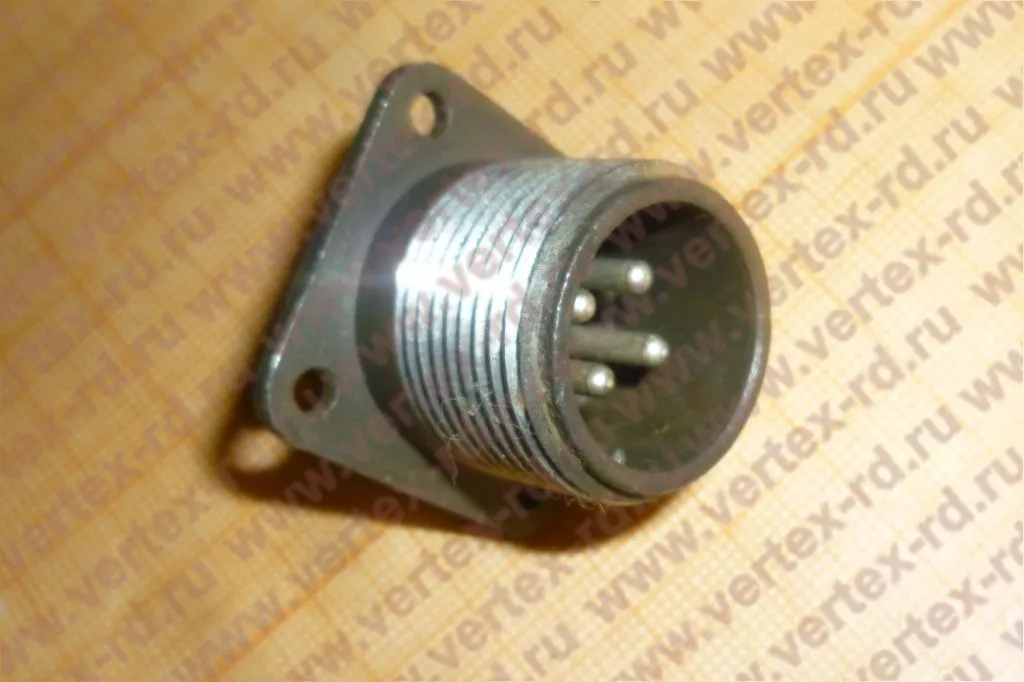

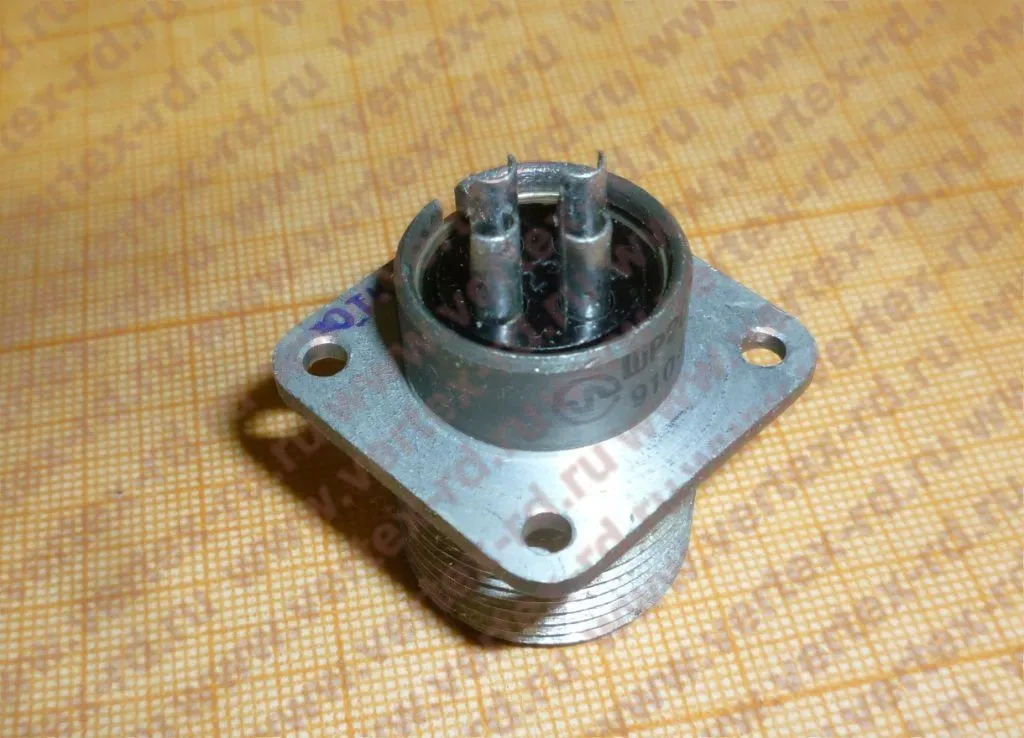

ШР20П4ЭШ8 Вилка

Соединитель ШР20П4ЭШ8 (вилка), предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850 В (амплитудное значение). Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро. Соединители предназначены для монтажа с экранированными или неэкранированными кабелем (проводами)по виду концевой гайки патрубка. Применяется для монтажа с экранированным или неэкранированным кабелем (проводами) по виду концевой гайки патрубка.

Структура условного обозначения соединителя ШР20П4ЭШ8 (вилка):
   - ШР - тип соединителя;
   - 20 - условный размер корпуса;
   - П - конструктивное исполнение:
      - приборной части:
         - П - без патрубка,
         - ПК - с прямым патрубком,
         - СК - с угловым патрубком;
      - кабельной части:
         - П - с прямым патрубком,
         - У - с угловым патрубком;
   - 4 - количество контактов;
   - Э - вид гайки патрубка:
      - Э - для экранированного кабеля,
      - Н - для неэкранированного кабеля;
   - Ш - вид контактов:
      - в приборной части:
         - Г - розетка,
         - Ш - вилка;
      - в кабельной части:
         - Ш - розетка,
         - Г - вилка;
   - 8 - обозначение сочетания контактов.

Условия эксплуатации соединителя ШР20П4ЭШ8 (вилка):
1. Синусоидальная вибрация:
   - Диапазон частот, Гц - от 1 до 5000.
   - Ускорение, м/с² (g) - 300 (30).
2. Механический удар:
   - Одиночного действия:
      - Ускорение, м/с² (g) - 5000 (500).
   - Многократного действия:
      - Ускорение, м/с² (g) - 350 (35).
3. Повышенная рабочая температура среды, °C - 60.
4. Пониженная рабочая температура среды, °C - -60.
5. Атмосферное пониженное давление, Па (мм рт. ст.) - 1,3·10^-4 (10^-6).

Технические характеристики соединителя ШР20П4ЭШ8 (вилка):
Сопротивление изоляции в нормальных климатических условиях, не менее - 5000.
Максимальная токовая нагрузка - 100.
Количество сочленений-расчленений - 500.
Минимальная наработка, часов - 1000.
Срок сохраняемости, лет - 15.
