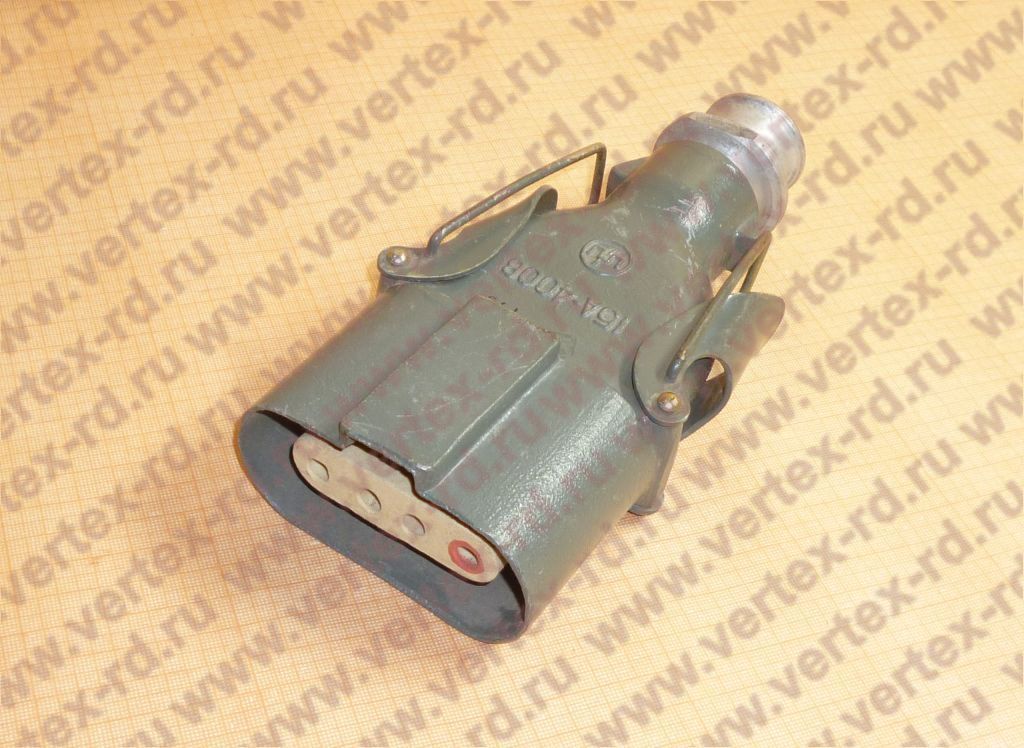

ШЩ4Х15 Розетка

Розетка ШЩ4Х15, представляет собой соединитель электрический низкочастотный штепсельного типа. Применяется в электрических цепях постоянного и переменного (частотой до 50 Гц) токов при напряжении, не превышающем 400В, для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии. Изолятор сделан из керамики. Покрытие на контактах отсутствует. Вид климатического исполнения «УХЛ1.1» по ГОСТ 15150-69. Масса не более 0,8 кг.

Структура условного обозначения розетки ШЩ4Х15:
   - ШЩ – соединитель штепсельного типа кабельный;
   - 4 – количество контактов;
   - 15 – сила тока на контакт.

Условия эксплуатации розетки ШЩ4Х15:
1. Повышенная рабочая температура, °С – 5.
2. Пониженная рабочая температура, °С – -50.
3. Смена температур (с учетом температуры перегрева контактов), °С – от 75 до -50.
4. Повышенная относительная влажность воздуха при температуре 25°С, % – 98.
5. Хвостовики контактов соединителей (вилок, розеток) должны допускать присоединение кабелей сечением жил, не менее, мм² – 6.
6. Хвостовики контактов соединителей (вилок, розеток) должны обеспечивать прочное соединение с жилой кабеля зажимным винтом.
7. Хвостовики контактов для крепления жил кабеля имеют отверстия диаметром, мм – 4,2.

Технические характеристики розетки ШЩ4Х15:
Сила тока, А – 15
Максимальное напряжение, не более, В – 400
Сопротивление контактов, не более, мОм – 5
Максимальная электрическая прочность изоляции, В – 1600
Сопротивление изоляции, не менее, МОм – 5000
Число сочленений-расчленений – 1000
Минимальная наработка, ч – 30000
Минимальный срок сохраняемости, лет – 25
