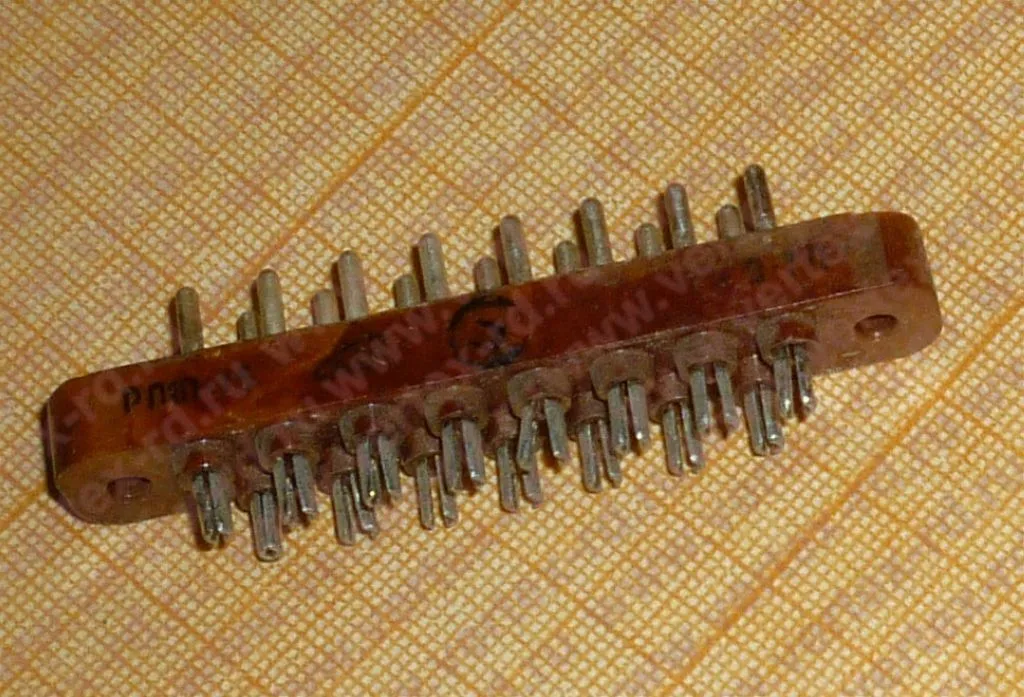

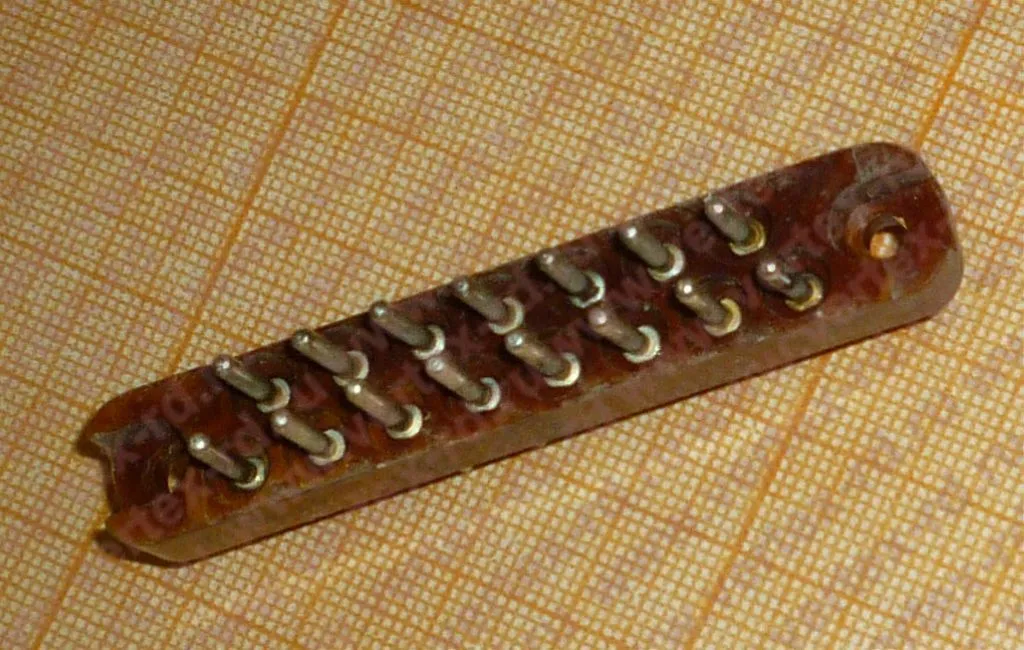

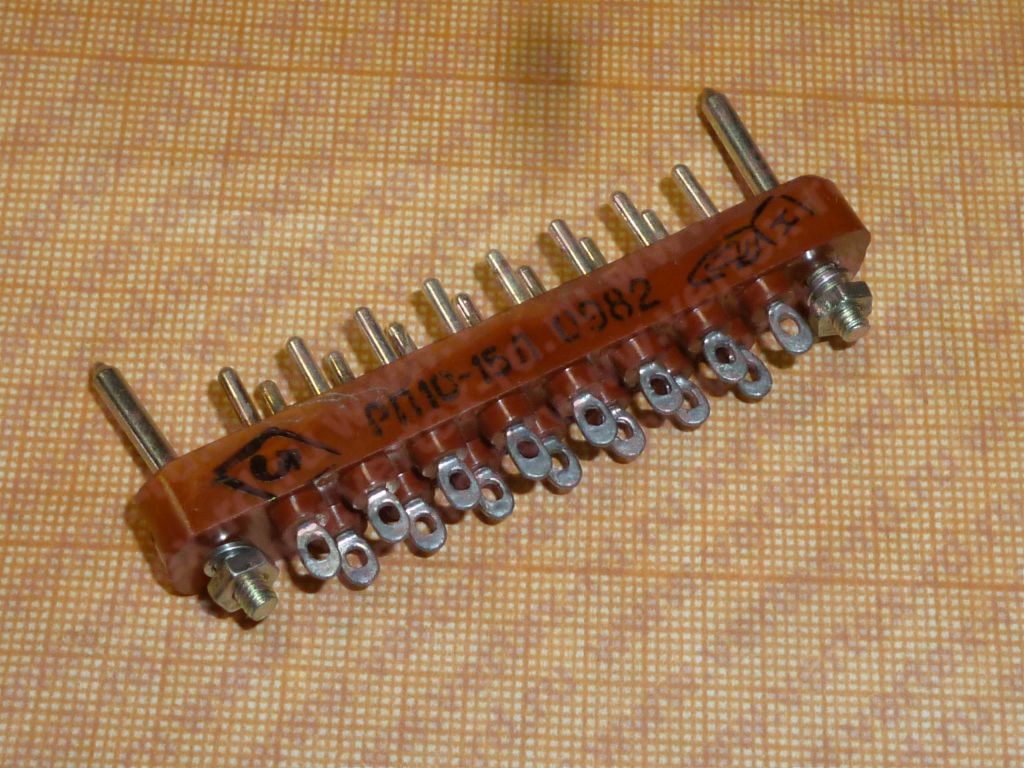

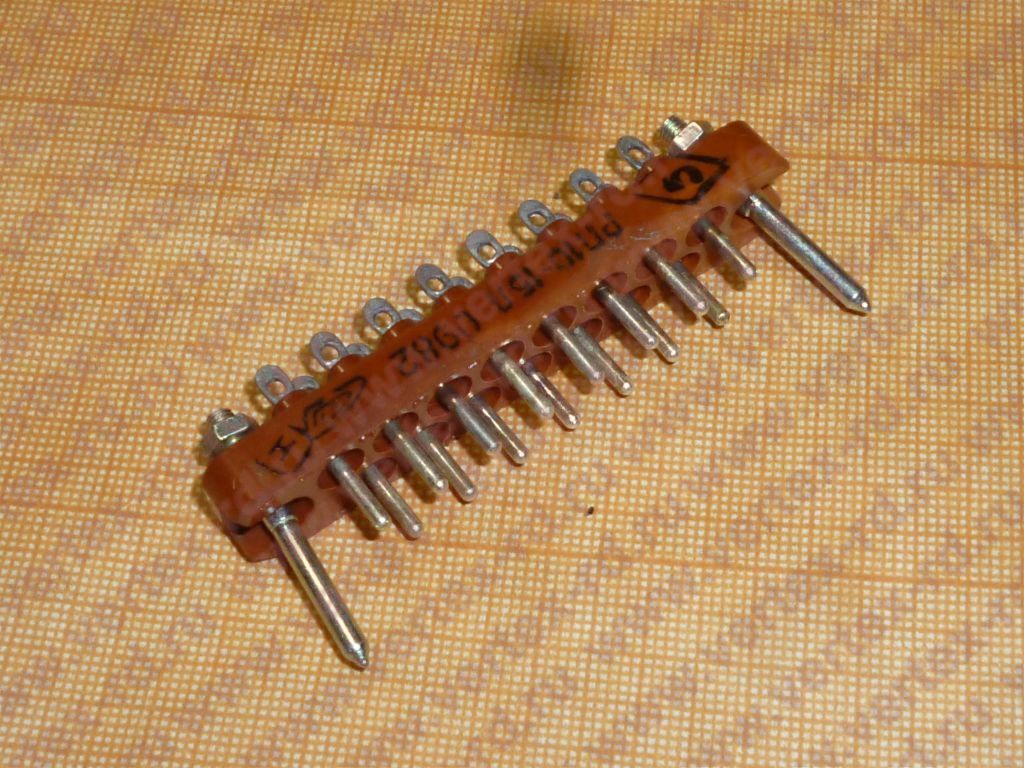

РП10-15 Вилка

Соединитель РП10-15 (вилка) электрический прямоугольный, применяется для внутреннего объемного монтажа, предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.

Структура условного обозначения соединителя электрического прямоугольного РП10-15 (вилка):
   - РП - тип разъема: разъем ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
   - 10 - порядковый номер разработки;
   - 15 - количество контактов;
   - _ - наличие замка для фиксации сочлененного положения:
      - З - присутствует,
      - _ - отсутствует;
   - _ - наличие ловителя (направляющих штырей, втулок):
      - Л - присутствует,
      - _ - отсутствует;
   - _ - наличие корпуса с угловым выходом кабеля (жгута):
      - У - присутствует,
      - _ - отсутствует;
   - _ - наличие корпуса с прямым выводом кабеля (жгута):
      - П - присутствует,
      - _ - отсутствует;
   - _ - наличие универсального пластмассового корпуса (с прямым или угловым выходом кабеля):
      - УН - присутствует,
      - _ - отсутствует;
   - _ - тип изолятора:
      - П - термопластмасс,
      - _ - карболит.
   - _ - покрытие контактов:
      - О - олово-висмут,
      - _ - серебро;
   - _ - климатическое исполнение:
      - В - всеклиматическое исполнение,
      - _ - УХЛ.

Технические характеристики соединителя электрического прямоугольного РП10-15 (вилка):
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, А - 15.
Максимальное рабочее напряжение (амплитудное значение), В:
   - с приемкой ОТК - 1500;
   - с приемкой ВП - 1550.
Сопротивление контактов, мОм, не более - 4.
Сопротивление изоляции, МОм, не менее - 10000.
Электрическая прочность изоляции, В не менее - от 2700 до 3800.
Температура окружающей среды при эксплуатации, °С:
   - минимальная - -60;
   - максимальная - +125.
Пониженное рабочее атмосферное давление, мм.рт.ст. - 1·10^-12.
Повышенная влажность воздуха при t=35°С, % - 98.
Синусоидальная вибрация:
   - в диапазоне частот, Гц - от 1 до 2500;
   - с ускорением, g - 18.
Многократные удары с пиковым ударным ускорением до, g - 35.
Гамма - процентная минимальная наработка до отказа, ч - 12000.
Число сочленений-расчленений - 500.
Гамма-процентный срок сохраняемости, лет - 25.
