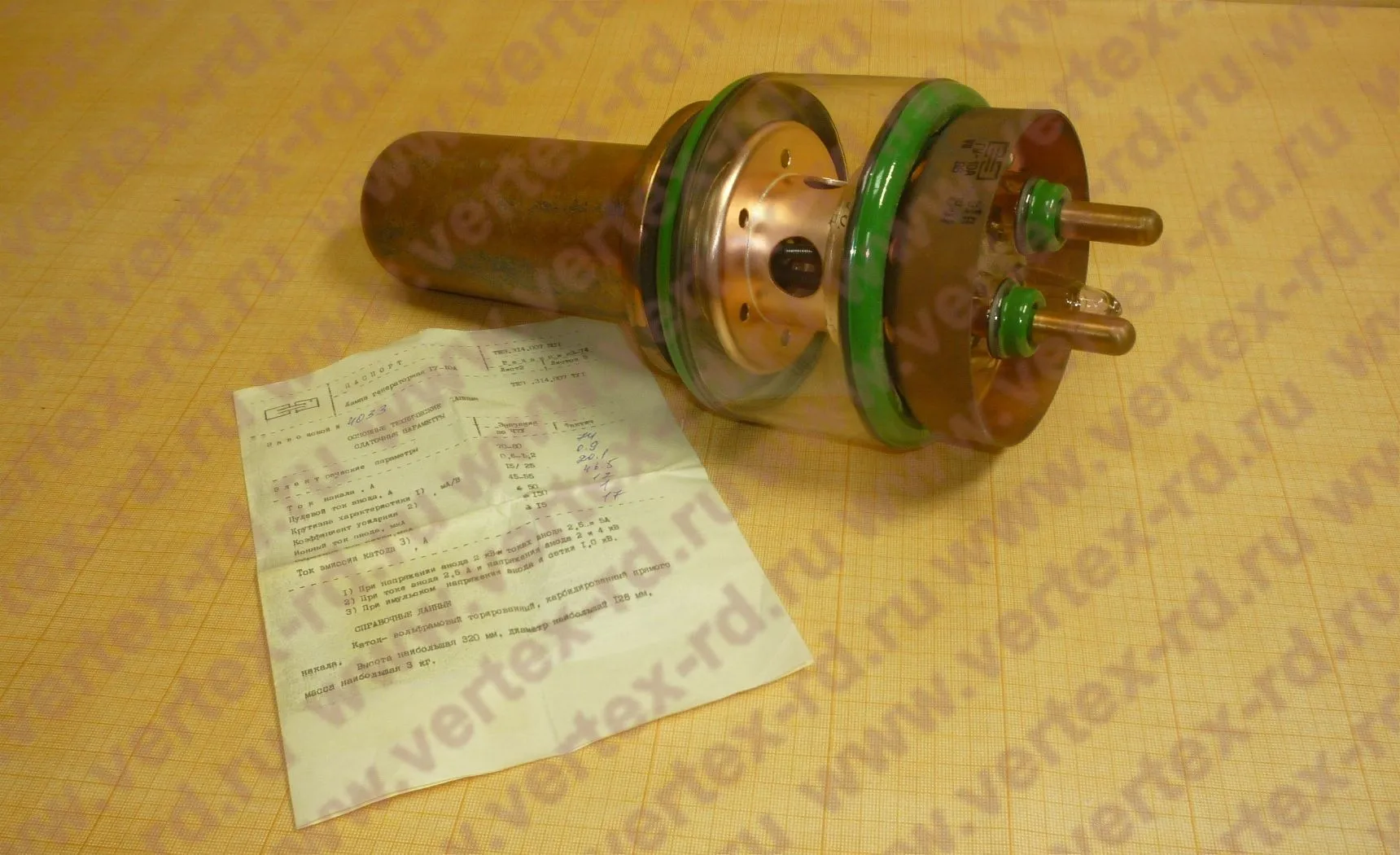

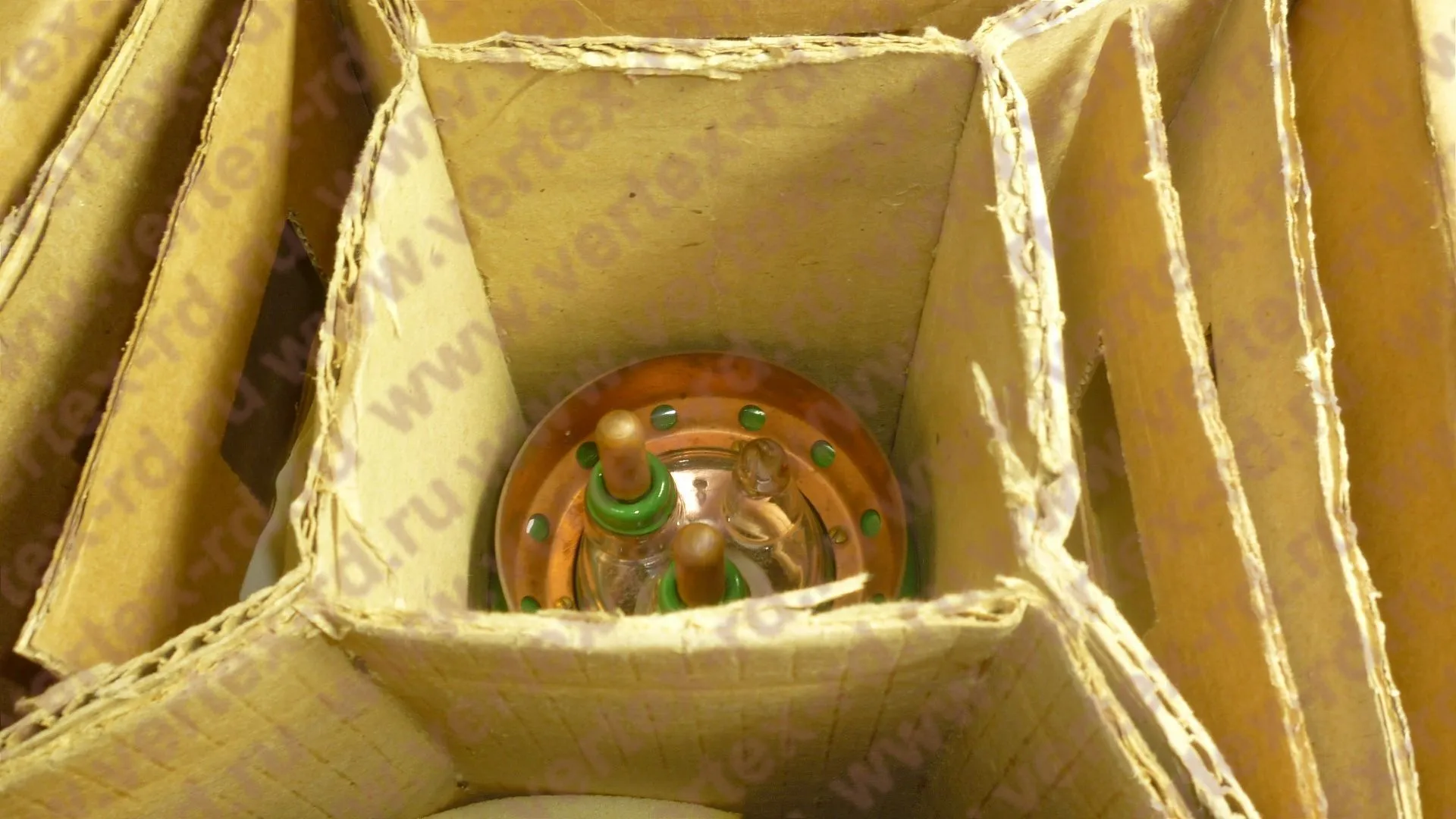

ГУ-10А Лампа генераторная
Наличие на складе: | В наличии |
---|---|
Остаток на складе: | 11 шт. |
Оптовая цена: | 4 800 руб |
Описание и технические параметры
ГУ-10А генераторный триод большой мощности, используется в качестве усилителя или генератора колебаний высокой частоты 25МГц.
Исполнение лампы: металлостеклянное, с принудительным охлаждением. Катод – вольфрамовый торированый карбидированный.
Основные технические характерисики, указаны при при Uн=7 В, Uа=2000В, Iа=2,5 А
Ток накала, А 70-80
Ток анода (при Uа=5 кВ, Uс=0), А 0,6-0,12
Ионный ток анода (при Uа= -500 В, Iа=2,5 А), мкА не более 35
Обратный ток сетки (при Uс= -300 В), мкА не более 300
Ток эмиссии катода (при Uа=1кВ), А более 15
Крутизна характеристики, мА/В 15-25
Коэффициент усиления 45-55
Междуэлектродная входная емкость, пФ не более 40
Междуэлектродная выходная емкость, пФ не более 24
Междуэлектродная проходная емкость, пФ не более 1,5
Предельное напряжение накала, В 7,3
Предельное напряжение анода, кВ 8
Максимальное напряжение анода в телеграфном режиме, кВ 10
Максимальная мощность, рассеиваемая анодом, кВт 10
Максимальная мощность, рассеиваемая сеткой, Вт 300
Предельная температура стекла баллона и мест спая, °С 150
Предельная температура ввода, °С 150
Температур окружающей среды, °С от +5 до +70
Рабочее положение вертикальное
Охлаждение анода, водянное, л не менее 20
Охлаждение баллона, ножки, воздушное, м3/ч не менее 60
Средняя наработка, часов 1000
Высота изделия, мм 320
Масса изделия, кг 3
