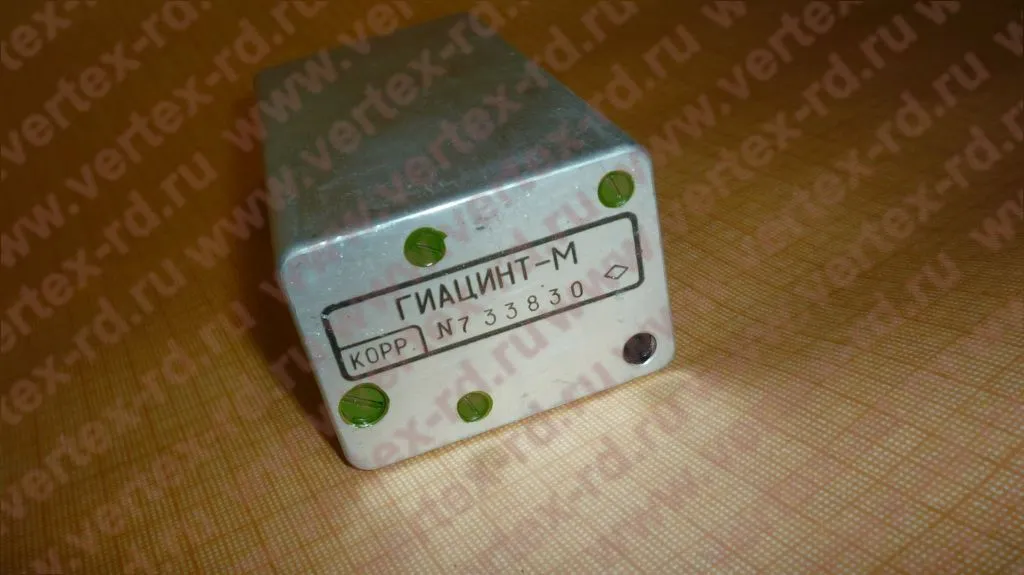

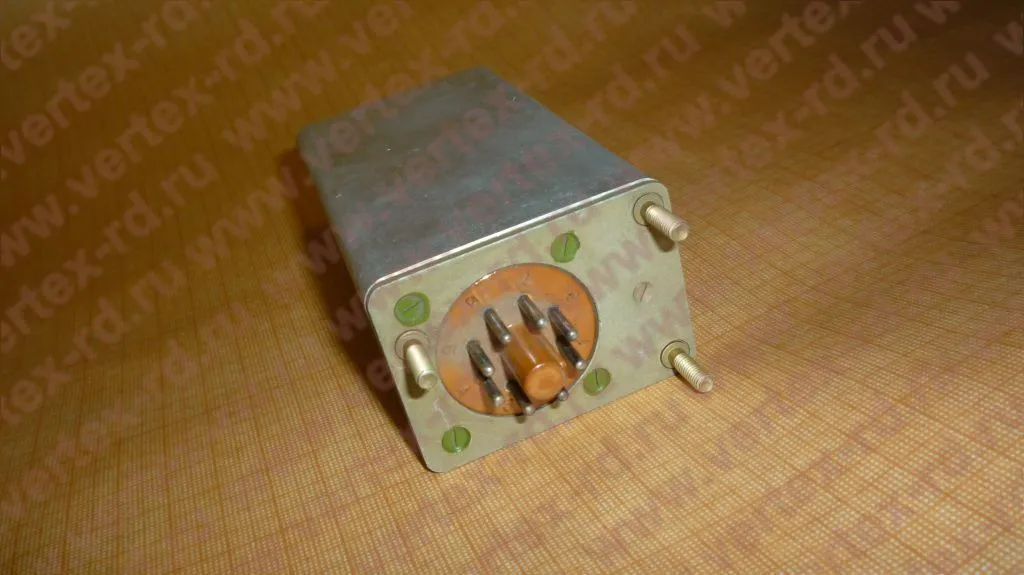

ГИАЦИНТ-М Генератор

Гиацинт-М генератор опорный представляет собой высокостабильный кварцевый генератор колебаний опорной частоты 5 МГц с экономичным питанием от источника постоянного тока.
Прибор предназначен для синхронизации частот различных радиоустройств; в качестве синхронизируемого генератора может быть использован в режиме АПЧ от атомных и молекулярных эталонов частоты.
Принцип действия генератора основан на использовании отрицательного входного сопротивления эмиттерного повторителя, нагруженного на емкость. Кварцевый резонатор , включенный в цепь базы, возбуждается на частоте близкой к частоте последовательного резонанса, где его полное сопротивление носит индуктивный характер, что позволяет выполнить условия возникновения генерации.
