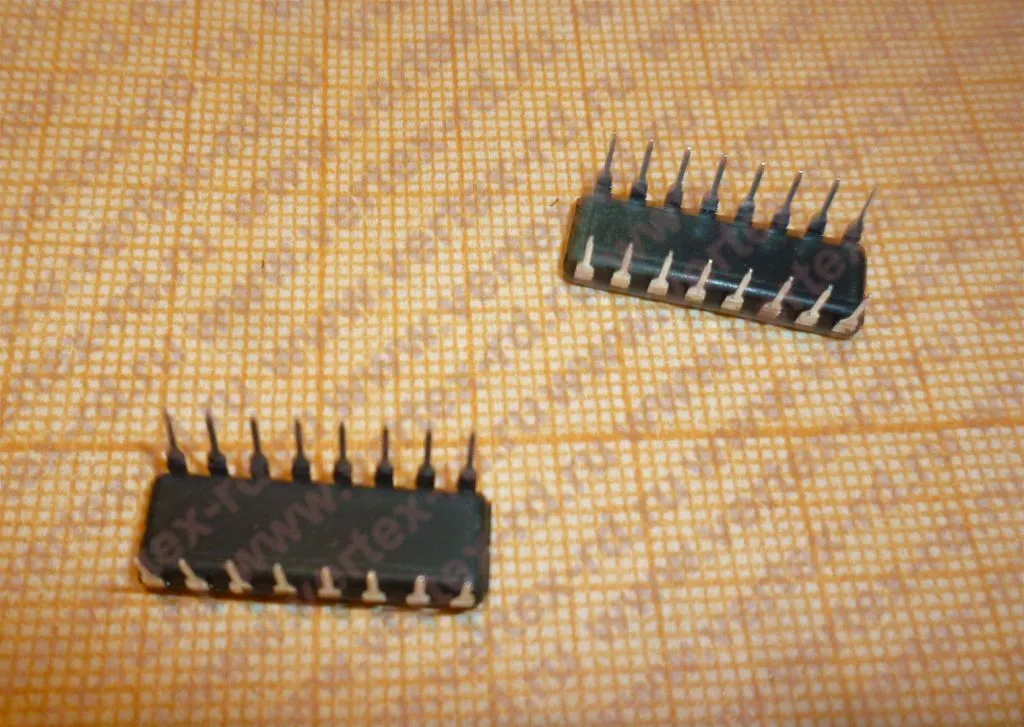

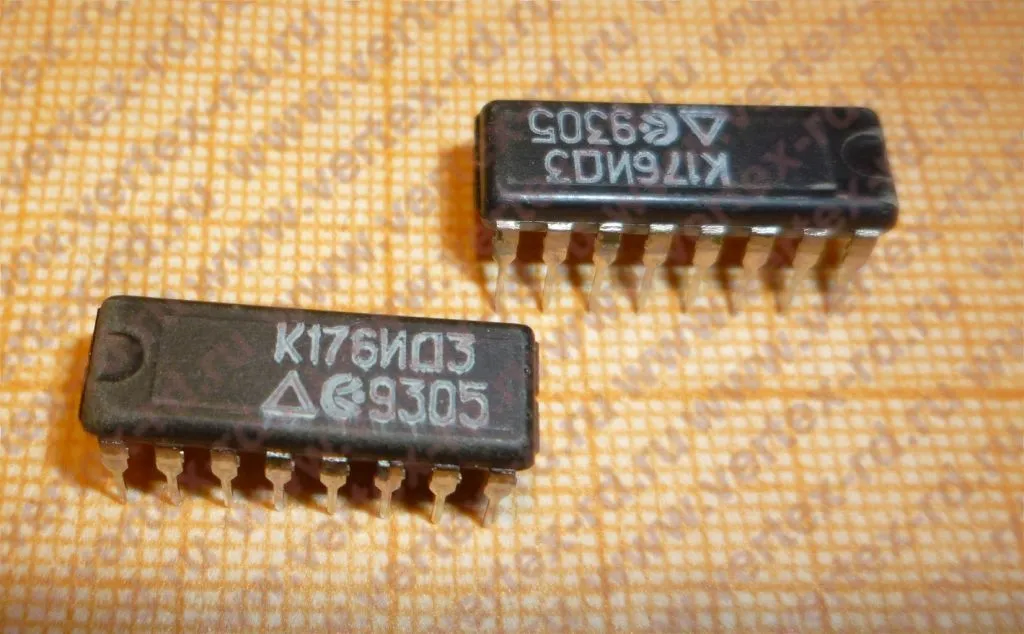

К176ИД3 Микросхема
Наличие на складе: | В наличии |
---|---|
Остаток на складе: | 50 шт. |
Оптовая цена: | Запросить цену |
Описание и технические параметры
Микросхема К176ИД3, представляет собой дешифратор двоичного кода в информацию для вывода на семисегментный индикатор. Содержит 233 интегральных элемента. Корпус типа 238.16-1 и типа 2103-16-11. Масса не более 1,5г.
Структура условного обозначения микросхемы К176ИД3:
- К – категория качества:
- _ – интегральная схема для спецназначения (приемка "5");
- К – интегральная схема с приемкой ОТК для широкого применения (приемка "1");
- ОС – интегральная схема особого качества для спецназначения (отдельные ТУ);
- ОСМ – особого качества для спецназначения (приемка "5" + дополнение)
- ОСД – интегральная схема особо надежная для спецназначения (приемка "5" + дополнение, ранее обозначались буквой "Н" в конце типономинала);
- 1 – тип исполнения:
- 1, 5, 6, 7, 9 – полупроводниковые микросхемы;
- 2, 4, 8 – гибридные микросхемы;
- 3 – прочие микросхемы (пленочные, керамические и т.д.);
- 76 – номер серии: номер разработки конкретного типа исполнения, две (от 00 до 99) или три (от 000 до 999) цифры;
- ИД – обозначение подгруппы и вида функционального назначения, две буквы:
- И – схемы цифровых устройств:
- ИД – дешифраторы;
- 3 – номер разработки микросхемы определенного функционального назначения в конкретной серии, одна или две цифры.
Технические характеристики микросхемы К176ИД3:
Номинальное напряжение питания, В – 9±5%.
Выходное напряжение низкого уровня, не более, В – 0,3.
Выходное напряжение высокого уровня, не менее, В – 7.
Выходной ток низкого уровня, не менее, мкА – -0,1.
Выходной ток высокого уровня, не более, мкА – 0,1.
Ток утечки на выходе, не более, мкА – 2.
Ток потребления, не более, мкА – 100.
Ток потребления в динамическом режиме, не более, мкА – 200.
Время задержки распространения при включении (выключении), не более, мкс – 0,85.
Входная емкость, не более, пФ – 10.
