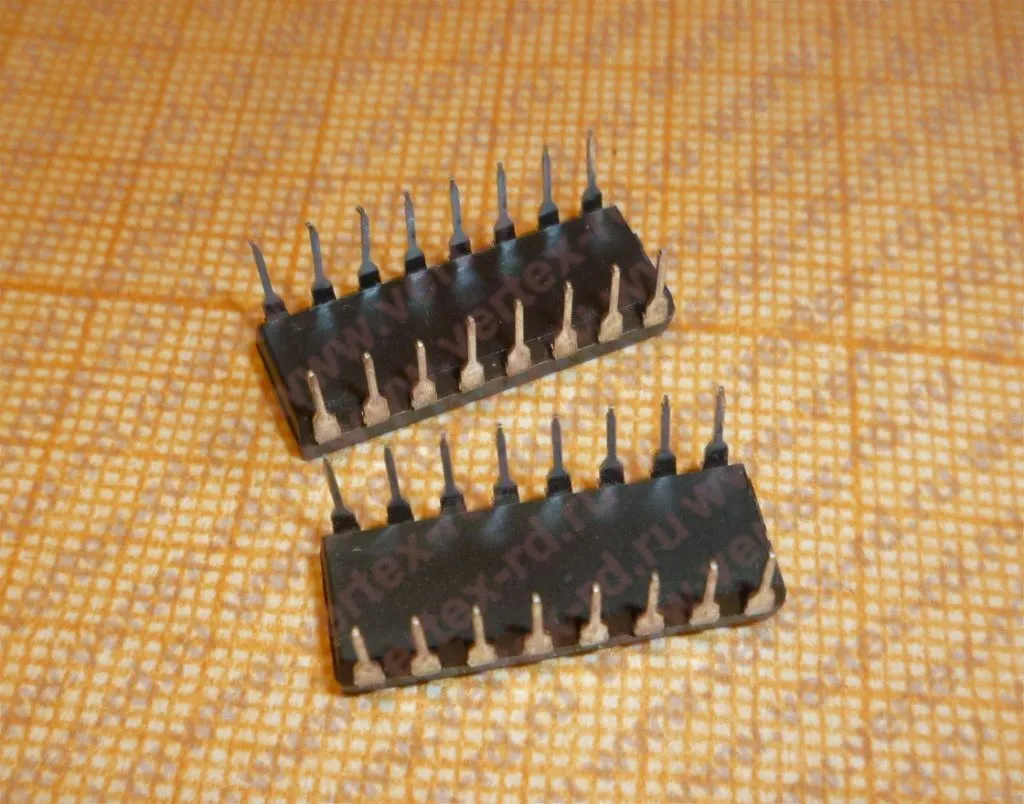

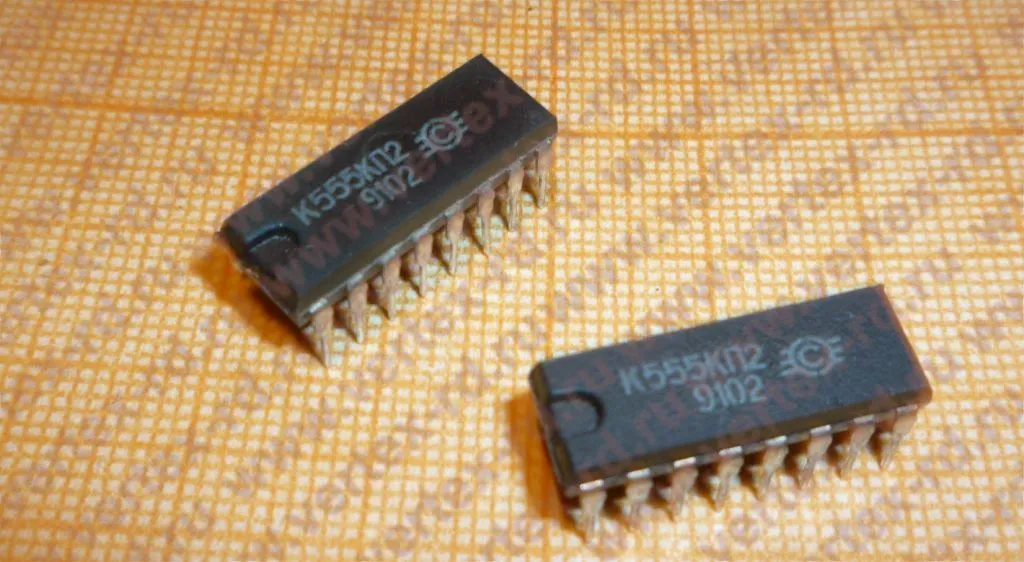

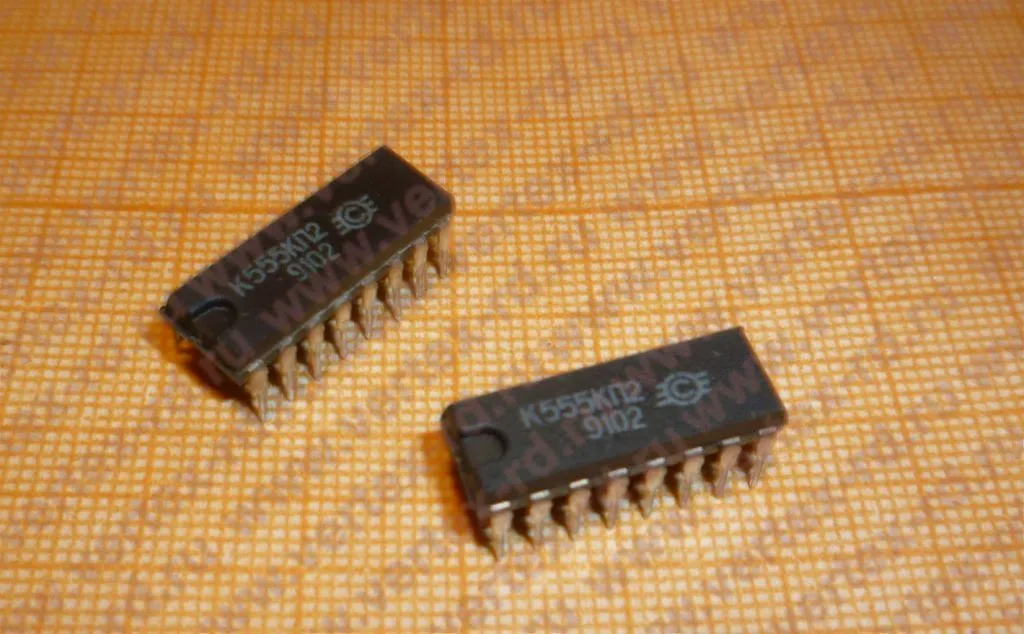

К555КП2 Микросхема

Наличие на складе: В наличии
Остаток на складе: 14 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Микросхема К555КП2, представляет собой сдвоенный цифровой селектор-мультиплексор 4-1. Содержит 142 интегральных элемента. Корпус типа 238.16-2. Масса не более 1,2г.

Структура условного обозначения микросхемы К555КП2:
   - К – категория качества:
      - _ – интегральная схема для спецназначения (приемка "5");
      - К – интегральная схема с приемкой ОТК для широкого применения (приемка "1");
      - ОС – интегральная схема особого качества для спецназначения (отдельные ТУ);
      - ОСМ – особого качества для спецназначения (приемка "5" + дополнение)
      - ОСД – интегральная схема особо надежная для спецназначения (приемка "5" + дополнение, ранее обозначались буквой "Н" в конце типономинала);
   - 5 – тип исполнения:
      - 1, 5, 6, 7, 9 – полупроводниковые микросхемы;
      - 2, 4, 8 – гибридные микросхемы;
      - 3 – прочие микросхемы (пленочные, керамические и т.д.);
   - 55 – номер серии: номер разработки конкретного типа исполнения, две (от 00 до 99) или три (от 000 до 999) цифры;
   - КП – обозначение подгруппы и вида функционального назначения, две буквы:
      - К – коммутаторы и ключи:
         - КП – прочие;
   - 2 – номер разработки микросхемы определенного функционального назначения в конкретной серии, одна или две цифры.

Технические характеристики микросхемы К555КП2:
Номинальное напряжение питания, В – 5±5%
Выходное напряжение низкого уровня, не более, В – 0,48.
Выходное напряжение высокого уровня, не менее, В – 2,85.
Ток потребления, не более, мА – 9,7.
Входной ток низкого уровня, не более, мА – |-0,34|.
Входной ток высокого уровня, не более, мА – 0,003.
Потребляемая мощность, мВт – 55.
Время задержки распространения при включении, не более, нс:
   - по выводам от 3, 4, 5, 6, до 7, от 10 , 11, 12, 13 до 9 – 26;
   - по выводам от 1 до 7, от 15 до 9 – 32;
   - по выводам от 14 до 9, от 2 до 7 – 38.
Время задержки распространения при выключении, не более, нс:
   - по выводам от 3, 4, 5, 6, до 7, от 10, 11, 12, 13 до 9 – 15;
   - по выводам от 1 до 7, от 15 до 9 – 24;
   - по выводам от 14 до 9, от 2 до 7 – 29.
Коэффициент разветвления по выходу – 20.

Описание:

Микросхема К555КП2.PDF Размер:148.66 КБ
