КР531РУ10 Микросхема

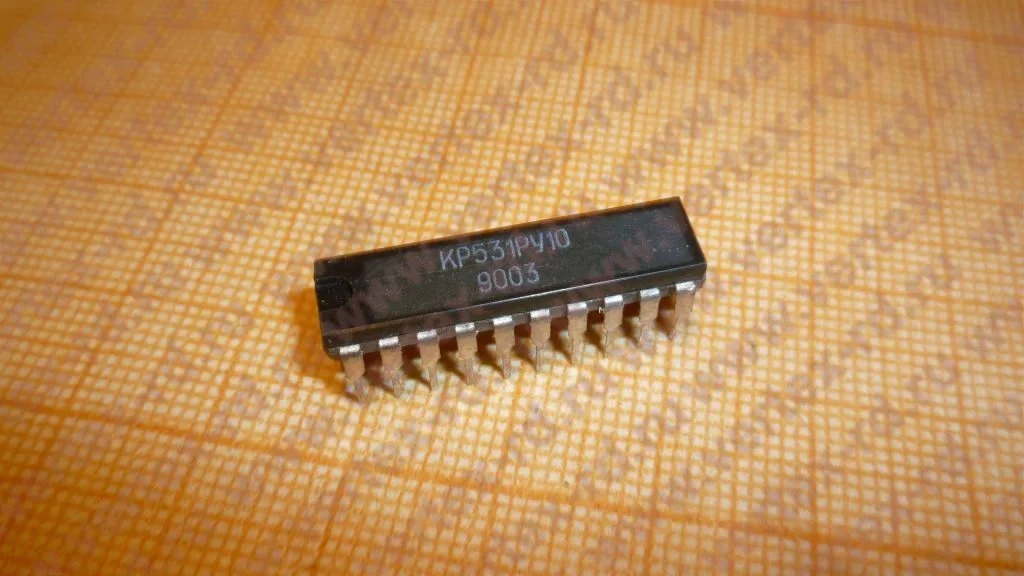

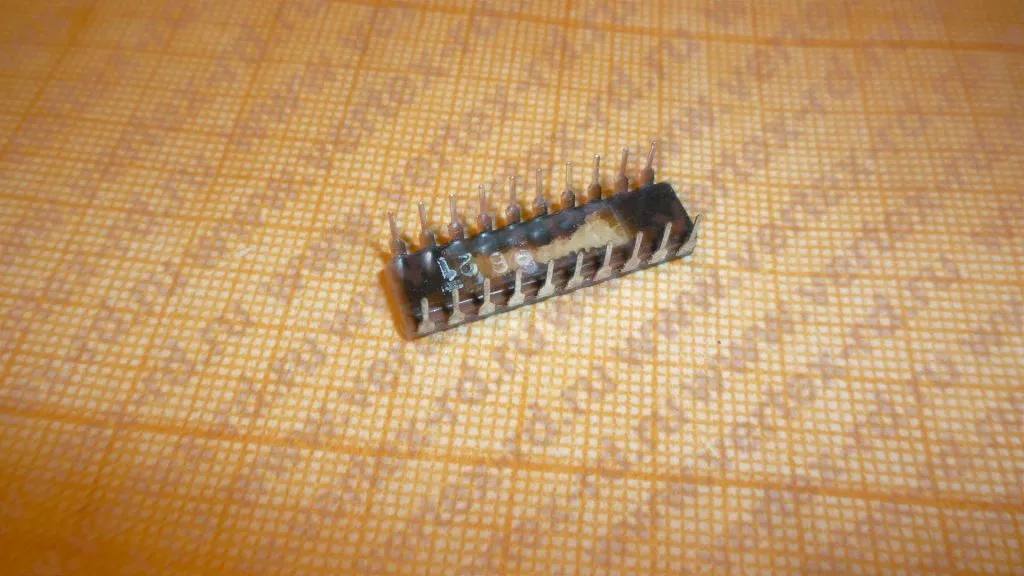

Микросхема КР531РУ10, представляет собой ЗУ с обслуживанием в порядке поступления (FIFO) емкостью 80 бит (16х5). Корпус типа 2040ю.20-1. Масса не более 4г.

Структура условного обозначения микросхемы КР531РУ10:
   - К – категория качества:
      - _ – интегральная схема для спецназначения (приемка "5");
      - К – интегральная схема с приемкой ОТК для широкого применения (приемка "1");
      - ОС – интегральная схема особого качества для спецназначения (отдельные ТУ);
      - ОСМ – особого качества для спецназначения (приемка "5" + дополнение)
      - ОСД – интегральная схема особо надежная для спецназначения (приемка "5" + дополнение, ранее обозначались буквой "Н" в конце типономинала);
   - Р – материал корпуса:
      - А – пластмассовый планарный корпус (четвертого типа);
      - Е – металлополимерный корпус с параллельным двухрядным расположением выводов (второго типа);
      - И – стеклокерамический планарный корпус (четвертого типа);
      - М – метталокерамический, керамический или стеклокерамический корпус с параллельным двухрядным расположением выводов (второго типа);
      - Н – кристаллоноситель (безвыводной);
      - Р – пластмассовый корпус с параллельным двухрядным расположением выводов (второго типа);
      - С – стеклокерамический корпус с двухрядным расположением выводов;
      - Ф – микрокорпус;
   - 5 – тип исполнения:
      - 1, 5, 6, 7, 9 – полупроводниковые микросхемы;
      - 2, 4, 8 – гибридные микросхемы;
      - 3 – прочие микросхемы (пленочные, керамические и т.д.);
   - 31 – номер серии: номер разработки конкретного типа исполнения, две (от 00 до 99) или три (от 000 до 999) цифры;
   - РУ – обозначение подгруппы и вида функционального назначения, две буквы:
      - Р – схемы запоминающих устройств:
         - РУ – статические оперативные запоминающие устройства;
   - 10 – номер разработки микросхемы определенного функционального назначения в конкретной серии, одна или две цифры.

Технические характеристики микросхемы КР531РУ10:
Номинальное напряжение питания, В – 5±5%.
Выходное напряжение при U⁰_ВЫХ=0,8В, U¹_ВЫХ=2В:
   - низкого уровня, не более, В – 0,5;
   - высокого уровня, не менее, В – 2,4;
   - ток потребления, не более, мА – 120.
Входной ток низкого уровня при U⁰_ВЫХ=0,5В, не более, мА:
   - по выводам 4-8 – |-1|;
   - по выводам 1, 9, 16, 18, 19 – |-0,25|.
Входной ток низкого уровня при U⁰_ВЫХ=0,5В, не более, мА:
   - по выводам 4-8 – 0,04;
   - по выводам 1, 9, 16, 18, 19 – 0,025.
Время задержки распространения при C_н=30пФ, R_н=300Ом, не более, нс:
   - от вывода SR к выводу RA0 – 60;
   - от вывода SR к выводу RA1 – 35;
   - от вывода EZ к выводу D0 – 60;
   - от вывода CRD к выводу RA1 – 400;
   - от выводов CKA, CKB к выводу RA0 – 300;
   - от вывода CRD к выводу D0 – 75;
   - от вывода CRD к выводу RA0 – 60;
   - от выводов CKA, CKB к выводу RQ – 50;
   - от выводов CKA, CKB к выводу RA1 – 65.
Длительность сигнала RQ, не менее, нс – 7.

Предельно допустимые нормы эксплуатации микросхемы КР531РУ10:
Входное напряжение, В:
   - низкого уровня:
      - минимальное – -0,4;
      - максимальное – 0,8;
   - высокого уровня:
      - минимальное – 2;
      - максимальное – 5,5.
Максимальный выходной ток, мА:
   - низкого уровня:
      - по выводам 2, 17 – 8;
      - по выводам 11-15 – 16;
   - высокого уровня:
      - по выводам 2, 3, 17 – -3,2;
      - по выводам 11-15 – -6,5.
Максимальное время фронта нарастания (спада) сигнала, нс – 30.
Минимальное время установления сигнала, нс:
   - CKA-D1, CKB-D1 – -10;
   - CKA-SR, CKB-SR – 25.
Минимальное время сохранения сигнала CKA-D1, CKB-D1, нс – 70.
Минимальная длительность сигнала низкого уровня, нс:
   - по входу CRD – 7;
   - по входу SR – 40.
Минимальная длительность сигнала высокого уровня по входам CKA, CKB, нс – 25.
Максимальная емкость нагрузки, пФ – 30.
Температура окружающей среды, °C – от -10 до +70.
