КР1533ИД4 Микросхема

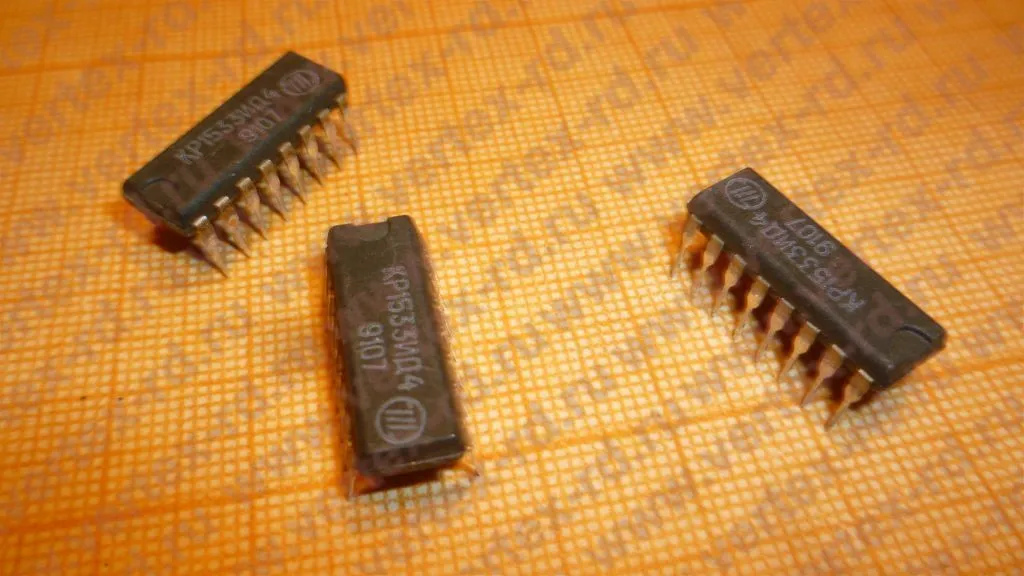

Микросхема КР1533ИД4, представляет собой сдвоенный дешифратор-демультиплексор 2-4. Может использоваться в качестве сдвоенного дешифратора 2 на 4, сдвоенного мультиплексора 1 на 4, дешифратора 3 на 8, демультиплексора 1 на 8. Содержит 211 интегральных элементов. Корпус типа 238.16-1. Масса не более 1,2г.

Структура условного обозначения микросхемы КР1533ИД4:
   - К – категория качества:
      - _ – интегральная схема для спецназначения (приемка "5");
      - К – интегральная схема с приемкой ОТК для широкого применения (приемка "1");
      - ОС – интегральная схема особого качества для спецназначения (отдельные ТУ);
      - ОСМ – особого качества для спецназначения (приемка "5" + дополнение)
      - ОСД – интегральная схема особо надежная для спецназначения (приемка "5" + дополнение, ранее обозначались буквой "Н" в конце типономинала);
   - Р – материал корпуса:
      - А – пластмассовый планарный корпус (четвертого типа);
      - Е – металлополимерный корпус с параллельным двухрядным расположением выводов (второго типа);
      - И – стеклокерамический планарный корпус (четвертого типа);
      - М – метталокерамический, керамический или стеклокерамический корпус с параллельным двухрядным расположением выводов (второго типа);
      - Н – кристаллоноситель (безвыводной);
      - Р – пластмассовый корпус с параллельным двухрядным расположением выводов (второго типа);
      - С – стеклокерамический корпус с двухрядным расположением выводов;
      - Ф – микрокорпус;
   - 1 – тип исполнения:
      - 1, 5, 6, 7, 9 – полупроводниковые микросхемы;
      - 2, 4, 8 – гибридные микросхемы;
      - 3 – прочие микросхемы (пленочные, керамические и т.д.);
   - 533 – номер серии: номер разработки конкретного типа исполнения, две (от 00 до 99) или три (от 000 до 999) цифры;
   - ИД – обозначение подгруппы и вида функционального назначения, две буквы:
      - И – схемы цифровых устройств:
         - ИД – дешифраторы;
   - 4 – номер разработки микросхемы определенного функционального назначения в конкретной серии, одна или две цифры.

Технические характеристики микросхемы КР1533ИД4:
Номинальное напряжение питания, В – 5±10%.
Выходное напряжение низкого уровня при U_П=4,5В, не более, В – 0,4.
Выходное напряжение высокого уровня при U_П=4,5В, не менее, В – 2,5.
Входной ток низкого уровня, не более, мА – |-0,2|.
Входной ток высокого уровня (для одиночного входа), не более, мкА – 20.
Ток потребления при U_П=5,5В, не более, мА – 7.
Время задержки распространения при включении (выключении), не более, нс:
   - от любого входа SE1, SE2, 2D, 2C, 1C к выходу Y – 28;
   - от любого SE1 или SE2 к выходу Y – 32;
   - от входа 1D к выходу Y – 26.

Предельно допустимые режимы эксплуатации микросхемы КР1533ИД4:
Максимальный выходной ток низкого уровня, мА – 4.
Максимальный выходной ток высокого уровня, мА – |-4|.
