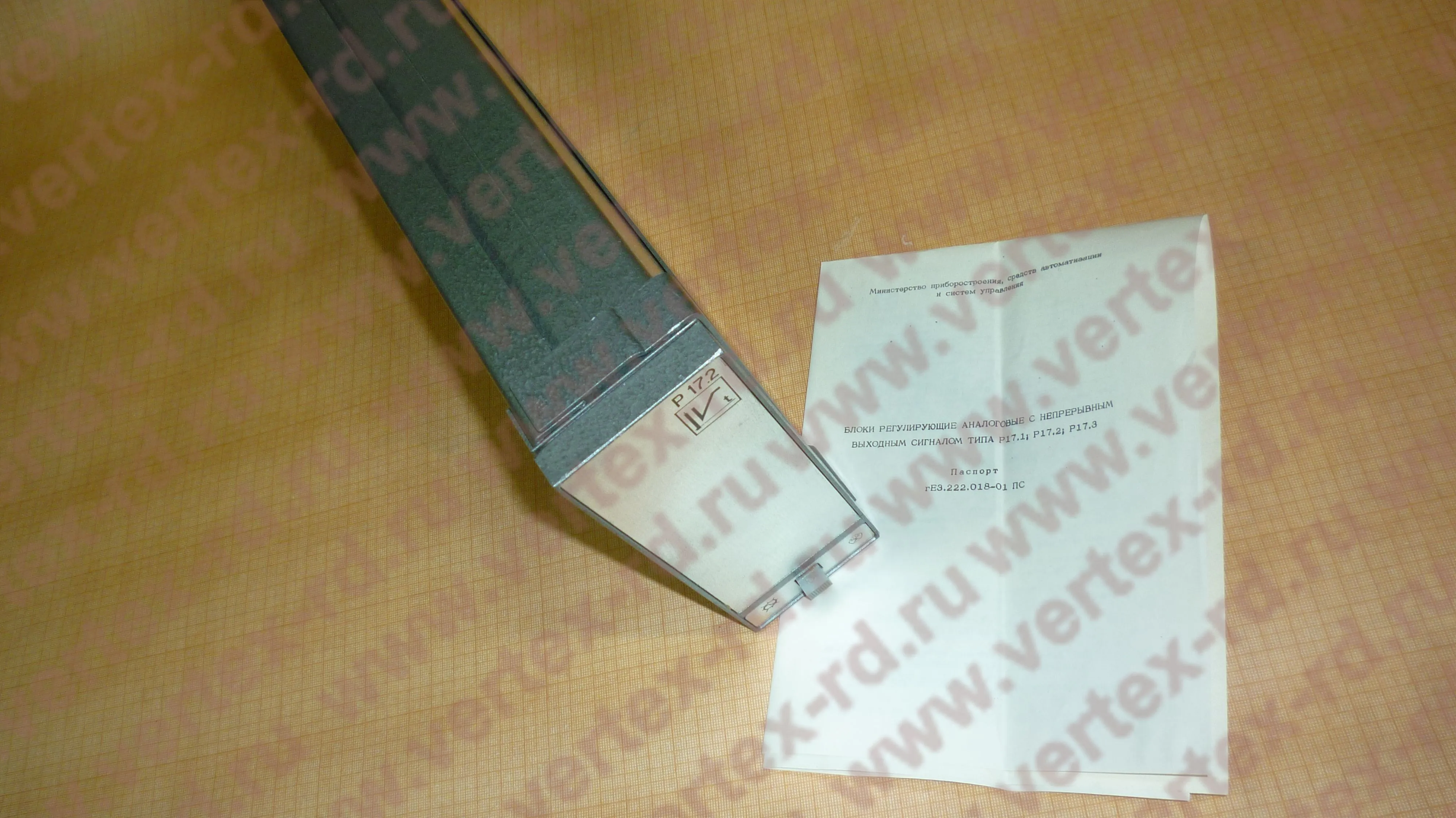

Р-17( Р17.2.101 ) Блок регулирующий аналоговый

Р17.2 аналоговые регулирующие блоки, имеющие непрерывный выходной сигнал для автоматического регулирования параметров оборудования.

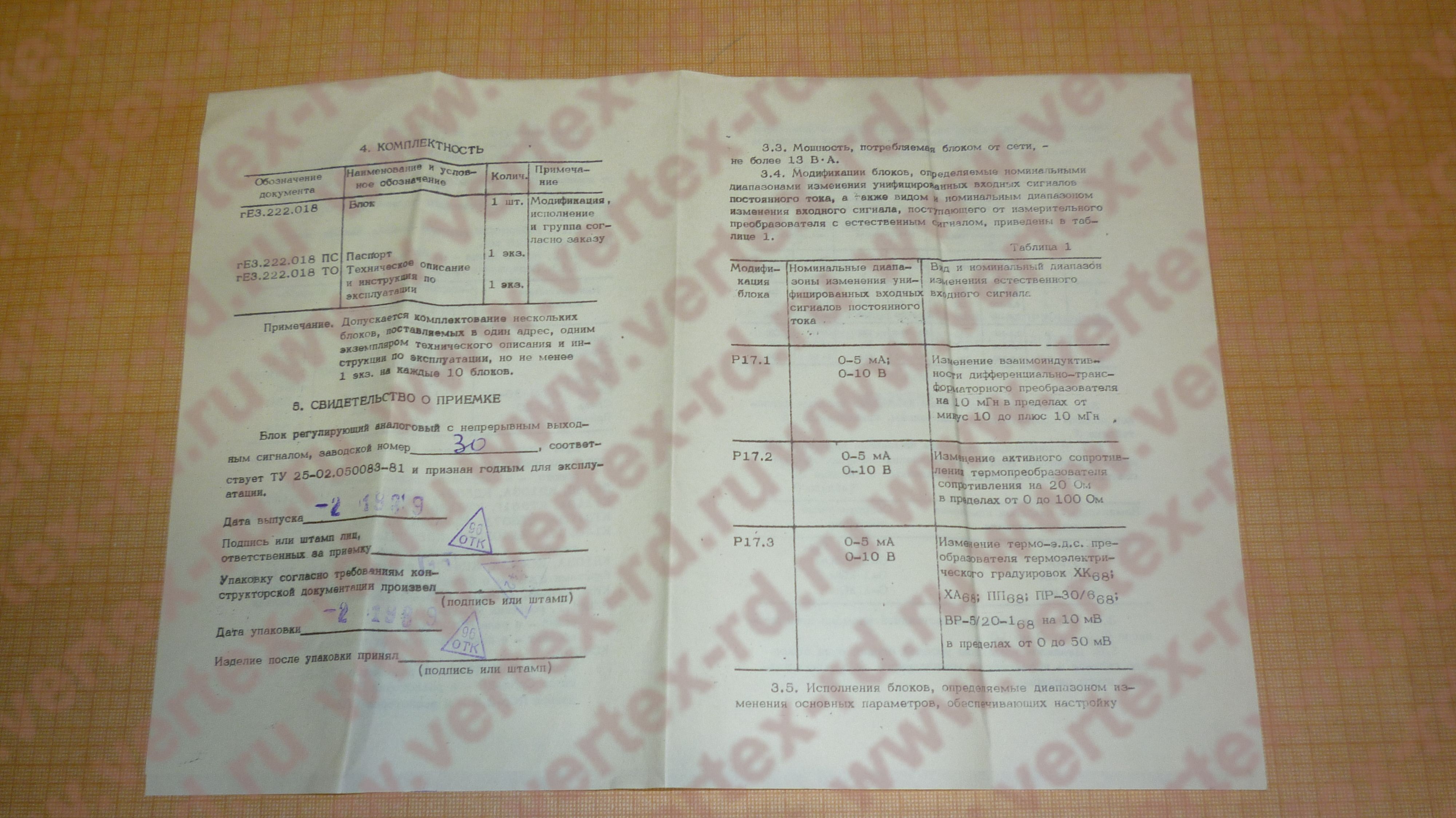

Технические характеристики:

Напряжения питание блоков от однофазной сети переменного тока напряжением 220 В
Диапазон унифицированного входного сигнала постоянного тока: 0-5 мА , 0-10 В
Изменение активного сопротивления на 20 Ом в пределах от 0 до 100 Ом

Техническое описание блоков Р-17.2:

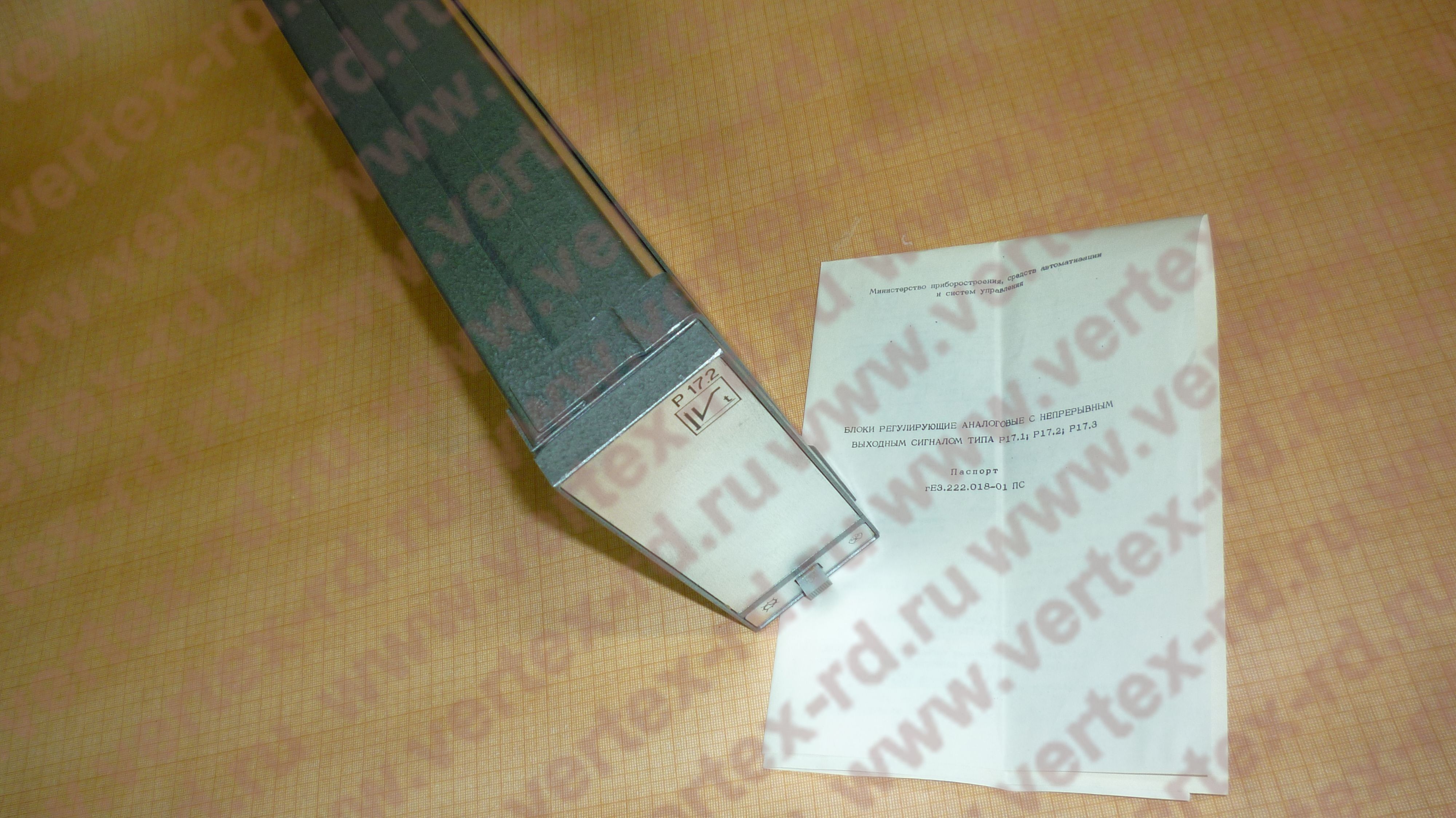

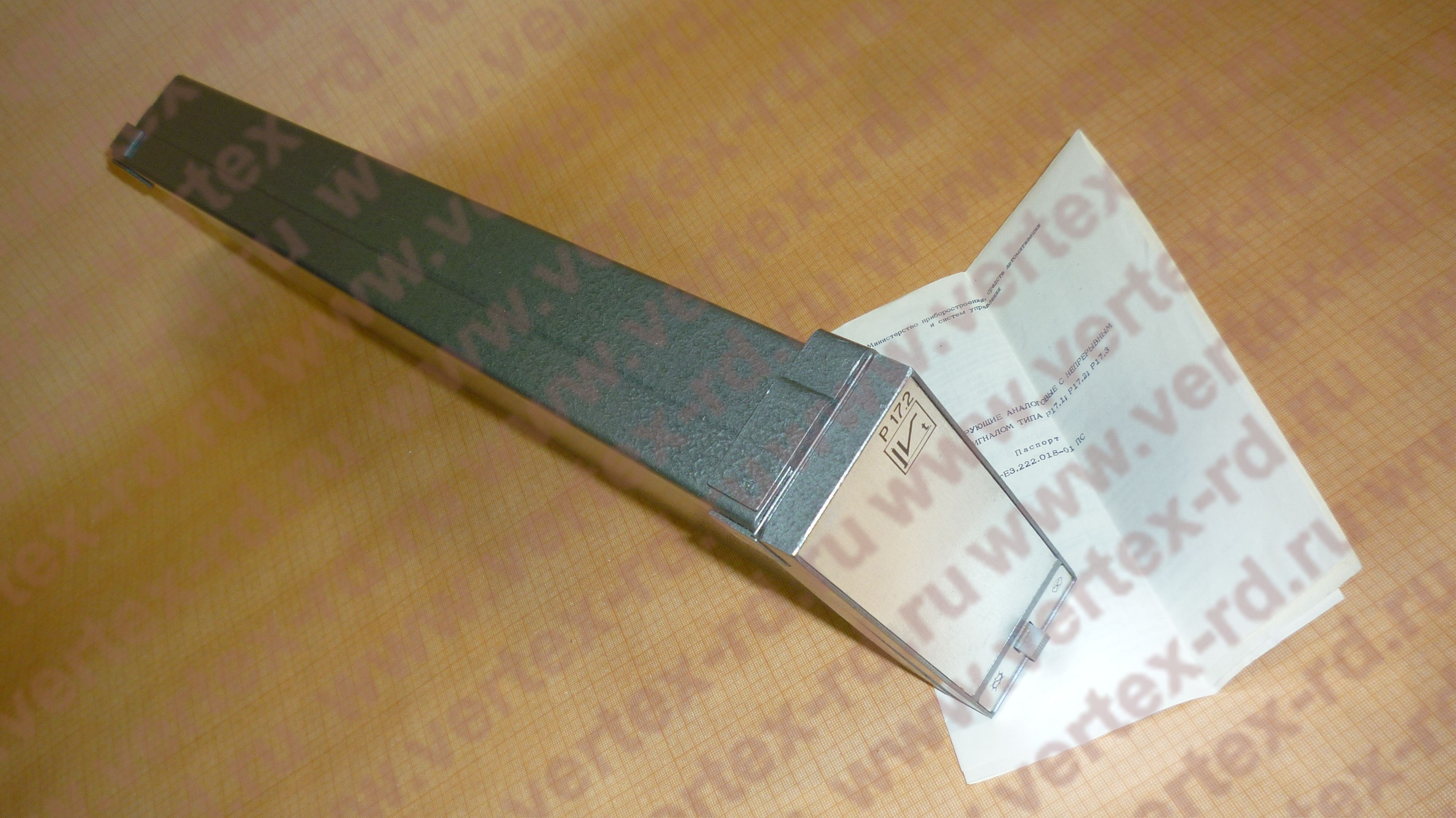

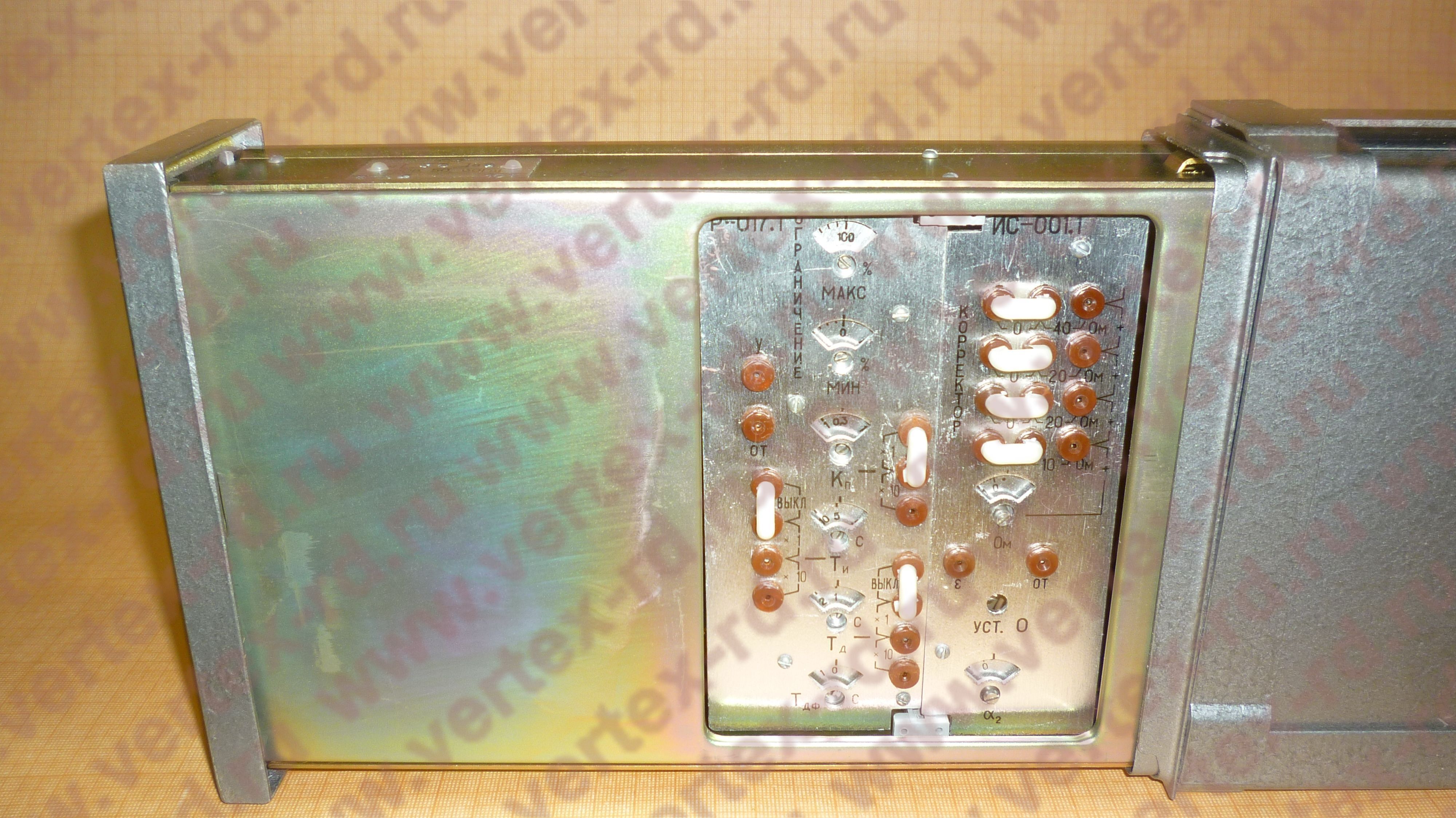

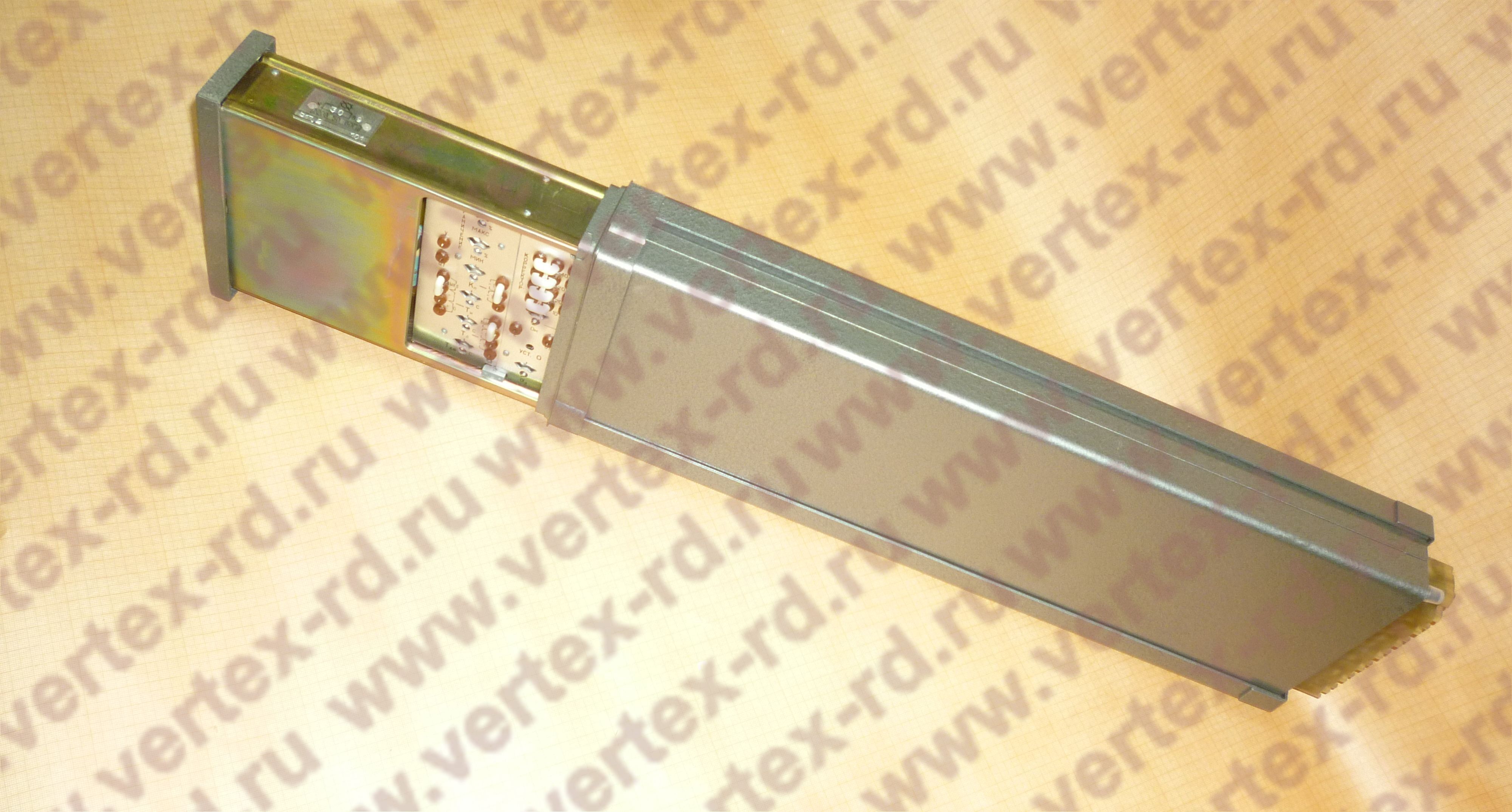

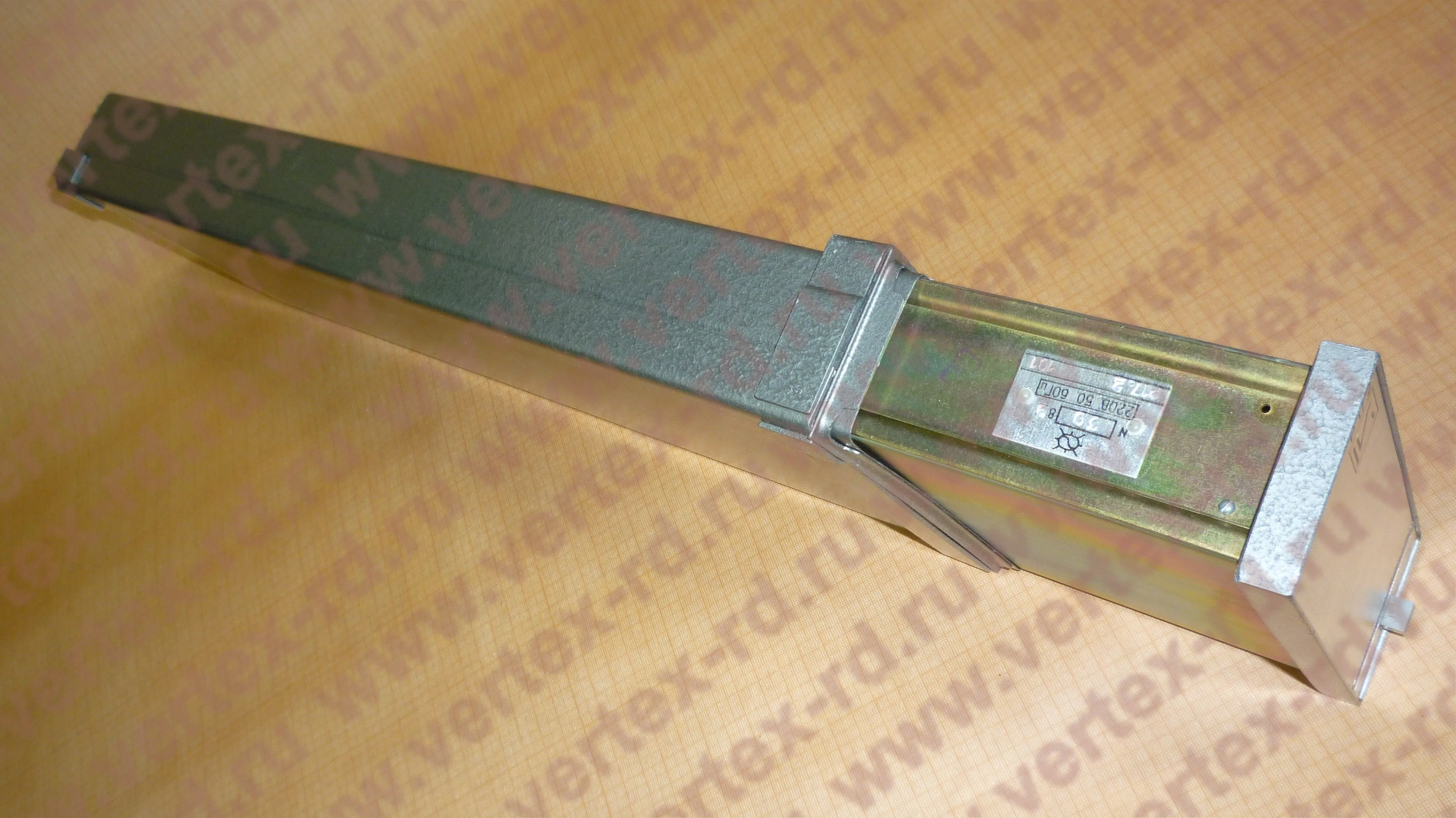

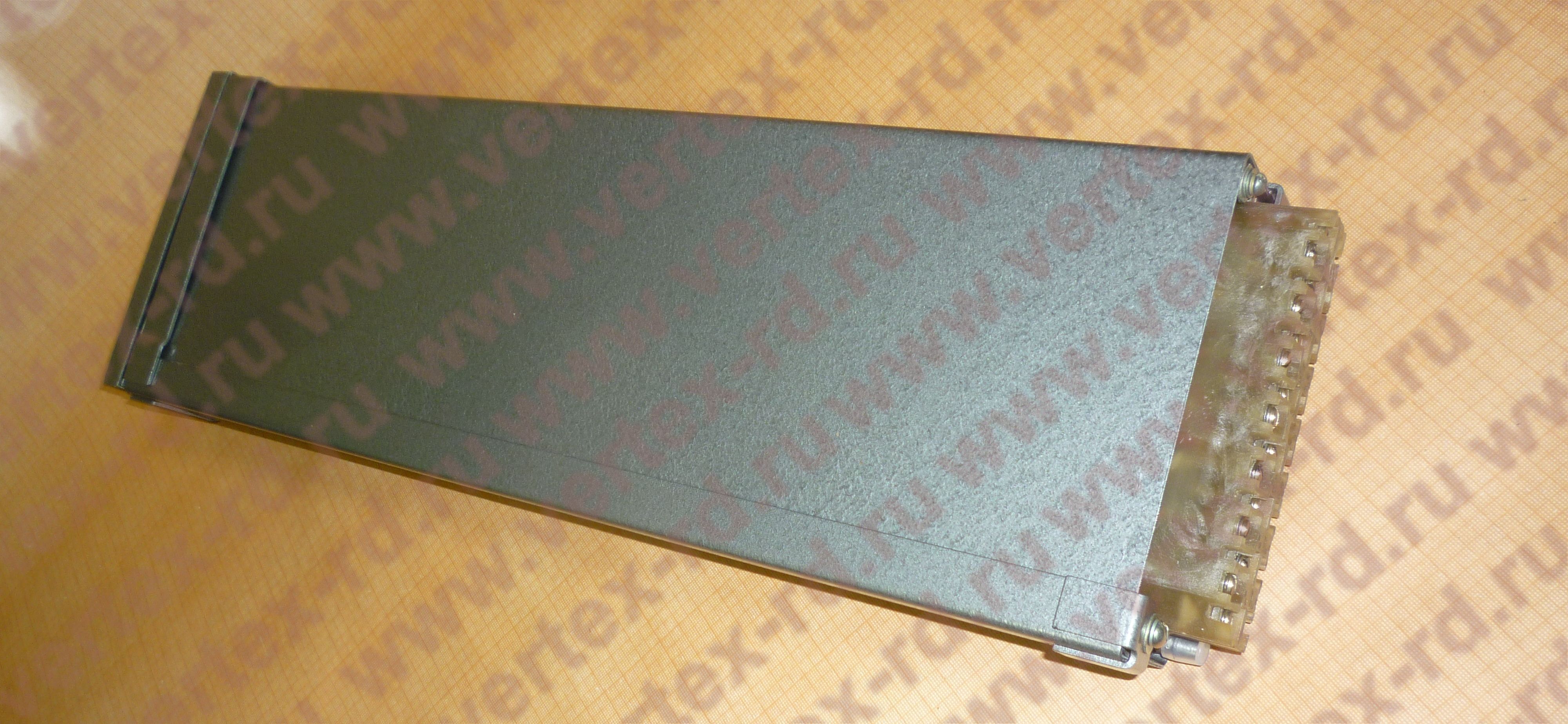

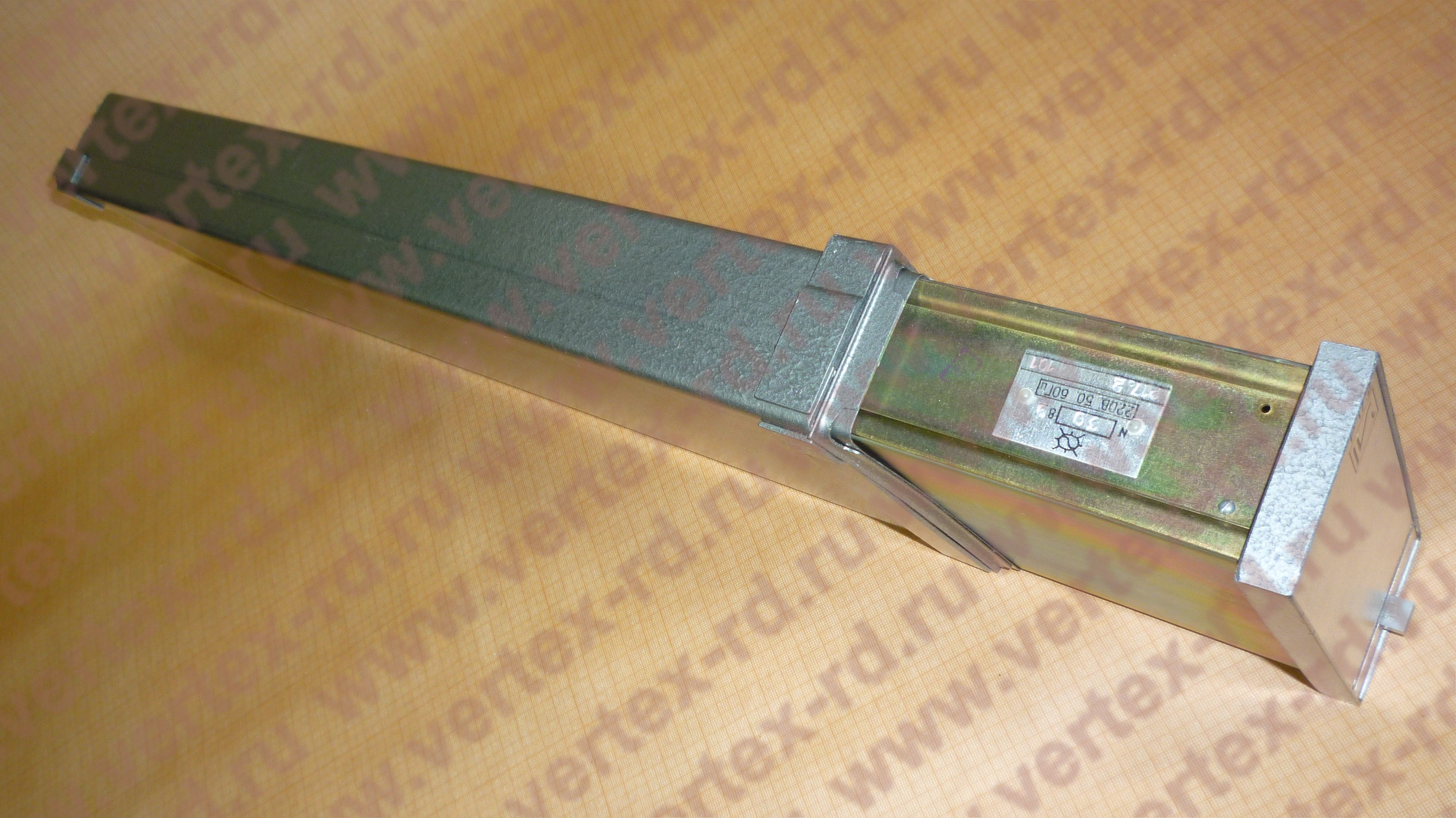

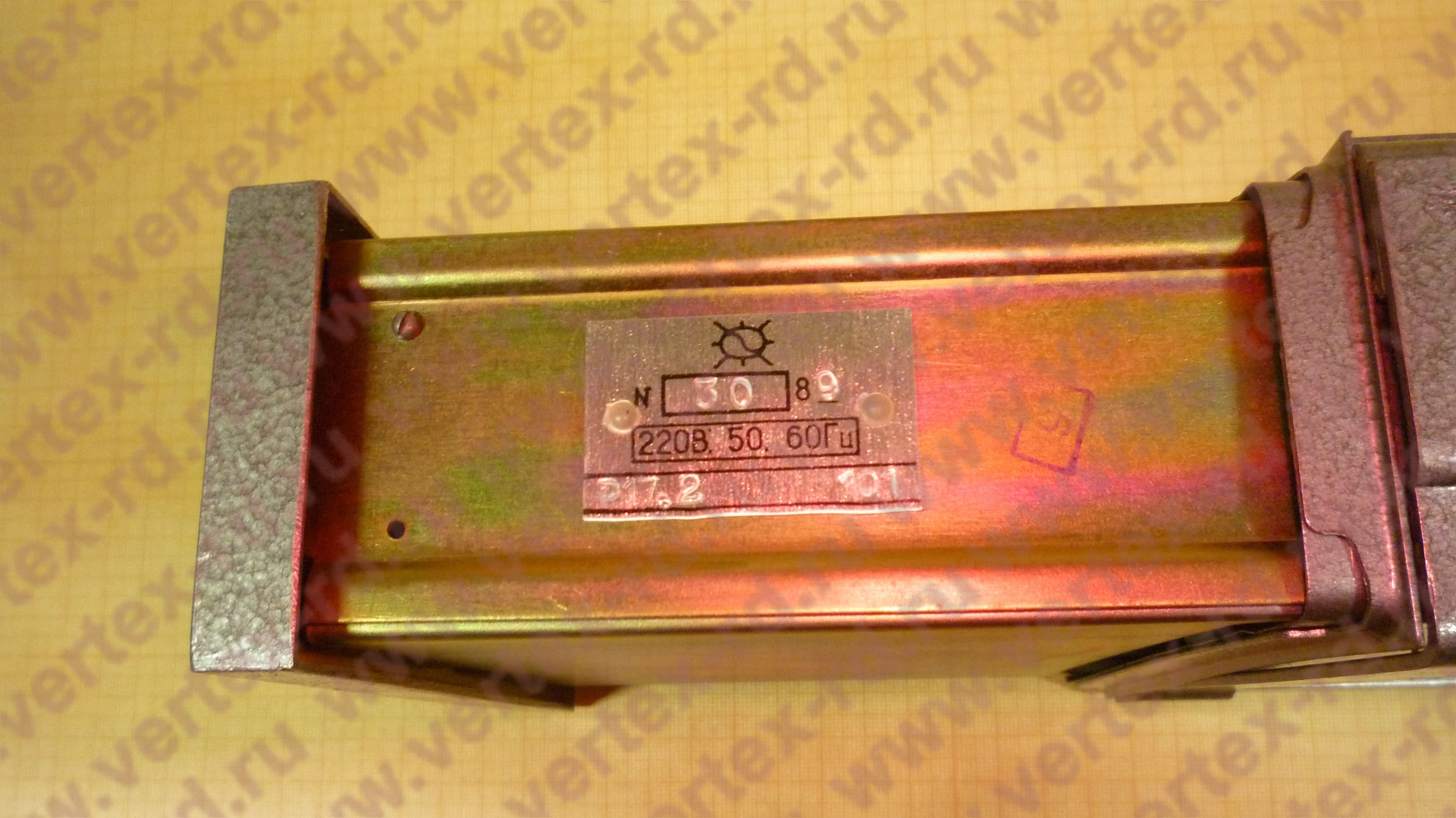

У блока Р-17.2 корпус изготовлен для щитового утопленного монтажа на вертикальной плоскости. Крепление корпуса к щиту осуществляется рамой, которая с помощью винтов прижимает обечайку корпуса к наружной стороне щита. На задней стенке корпуса размещена колодка с тридцатью коммутационными зажимами, к которым "под винт" подключаются внешние электрические соединения блока. Штуцер служит для подвода сжатого воздуха во внутреннюю полость корпуса при работе в запыленных помещениях. С помощью винта осуществляется заземление корпуса. Органы настройки и контроля блока расположены на боковых панелях внутри корпуса с правой стороны шасси. Доступ к этим панелям обеспечивается при частичном выдвижении шасси из корпуса. Электрические связи шасси с клеммной колодкой обеспечиваются при этом гибким кроссом, оканчивающимся на стороне шасси штепсельными разъемами. Шасси блока объединяет три конструктивно-функциональных модуля: регулирующий, измерительный и источника питания. Электрические связи модулей друг с другом и со штепсельными разъемами осуществляются с помощью жгута. С боковых сторон шасси закрывается съемными защитными металлическими крышками. На правой крышке расположено окно, открывающее доступ к панелям органов настройки и контроля блока.

Блок Р17.2 содержит:
регулирующий модуль типа Р 017.1;
источник питания типа ИПС 01;
измерительный модуль ИС 001.1.
