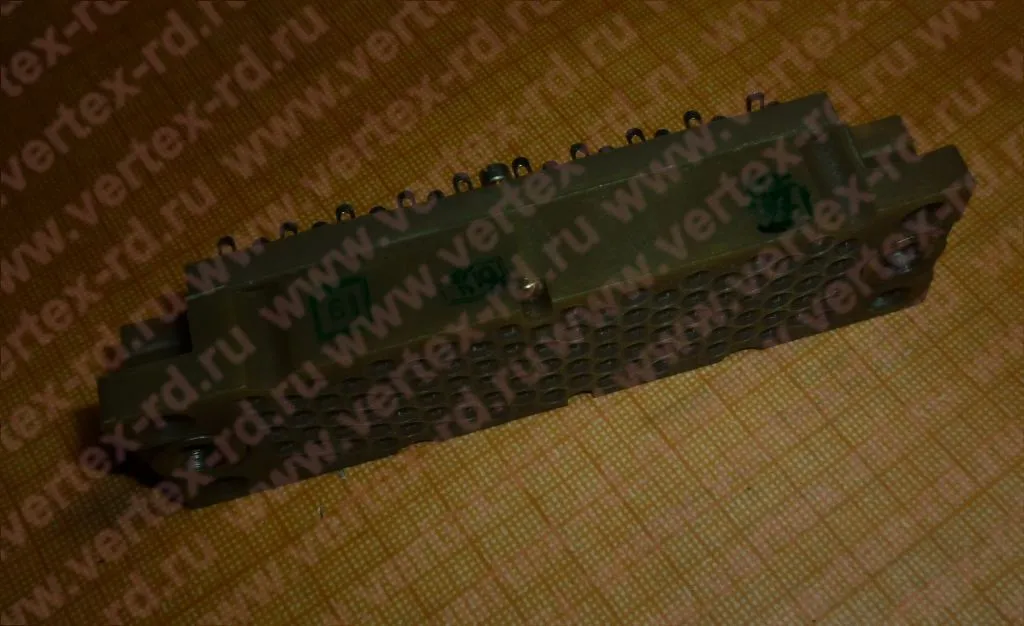

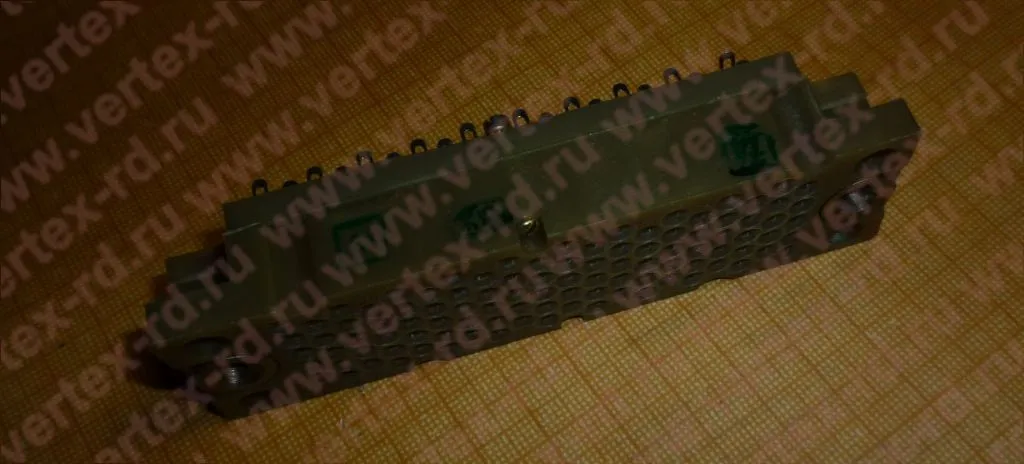

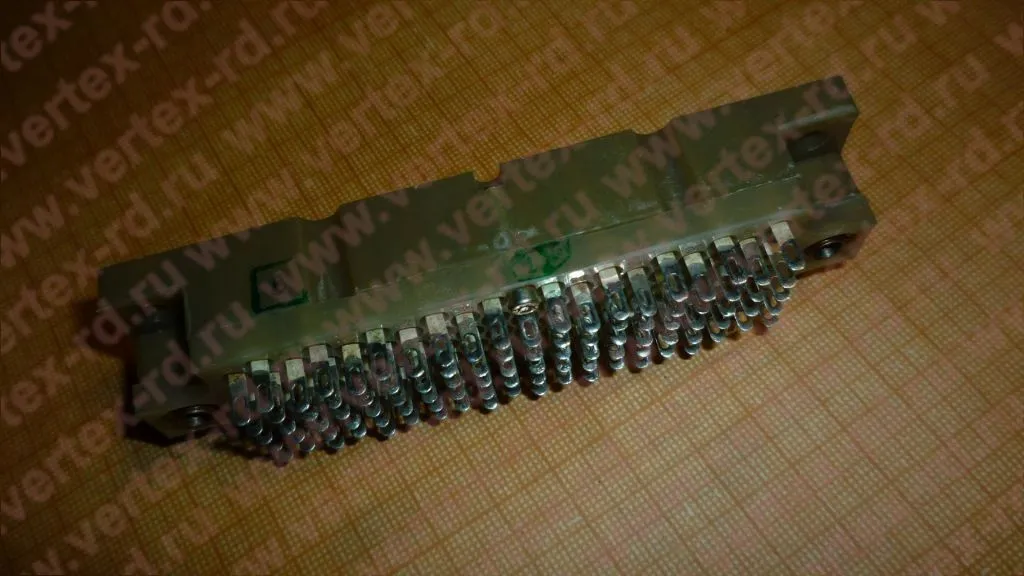

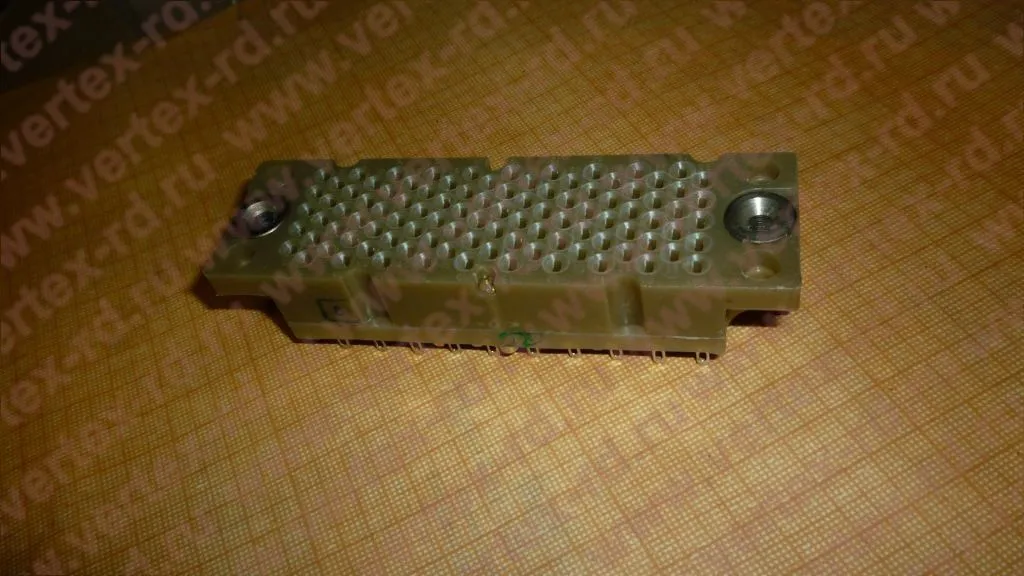

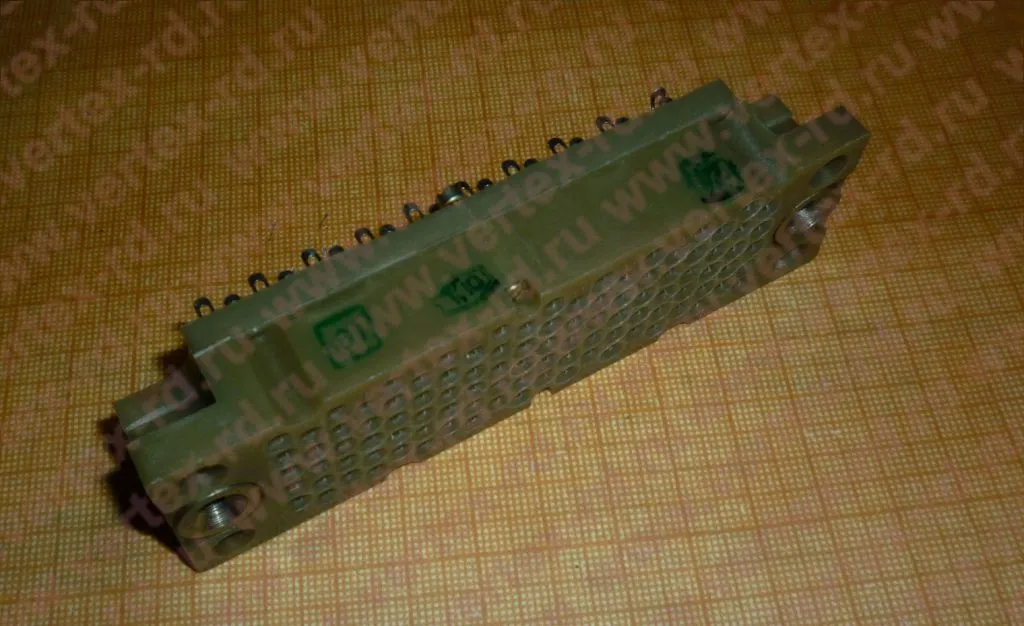

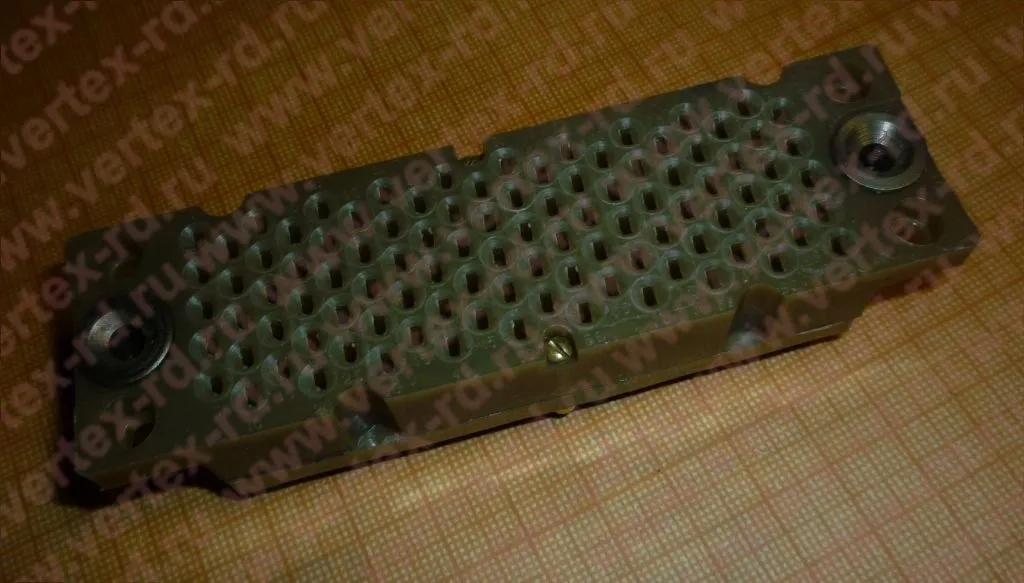

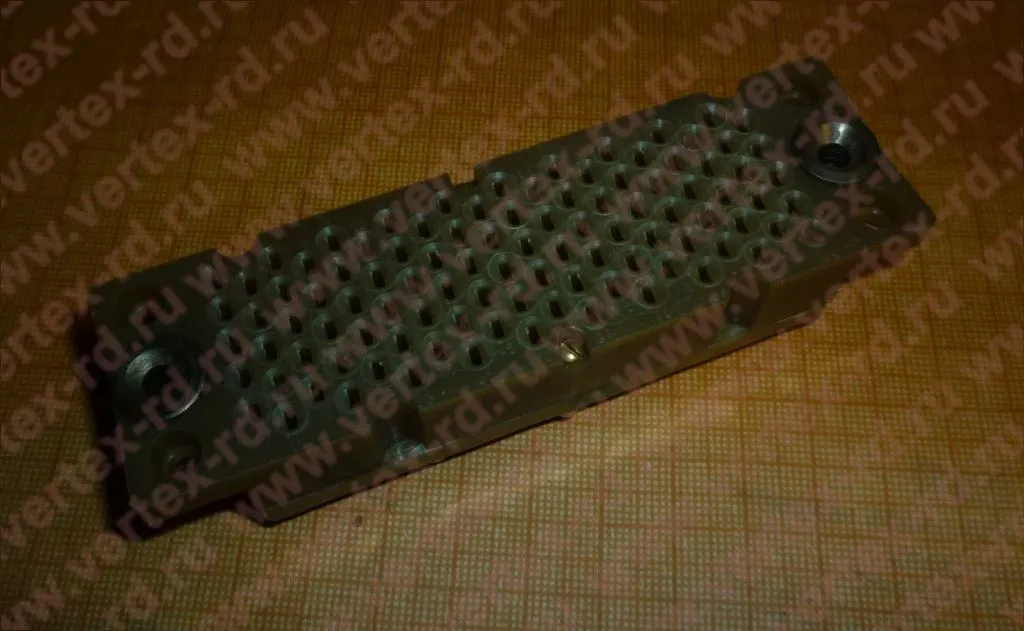

6Р-100 Розетка блочная

Розетка блочная 6Р-100, представляет соединитель электрический низкочастотный прямоугольного типа. Применяется в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с напряжением, не превышающим 115В. Вид климатического исполнения «УХЛ2.1» (умеренно-холодный климат под навесом или в помещении, где условия как на открытом воздухе, за исключением солнечной радиации, атмосферных осадков) по ГОСТ 15150-69.

Структура условного обозначения розетки блочной 6Р-100:
   - 6Р – тип соединителя;
   - 100 – количество контактов

Условия эксплуатации розетки блочной 6Р-100:
1. Синусоидальная вибрация (для блочных соединителей):
   - диапазон частот, Гц – от 5 до 200,
   - амплитуда ускорения, м/с² (g) – 100 (10);
   - диапазон частот, Гц – от 200 до 2500,
   - амплитуда ускорения, м/с² (g) – 25 (2,5).
2. Акустический шум:
   - диапазон частот, Гц – от 50 до 10000;
   - уровень звукового давления, дБ – 130.
3. Механический удар многократного действия (для блочных соединителей):
   - пиковое ударное ускорение, м/с² (g) – 350 (35);
   - длительность действия, мс – от 1 до 80.
4. Атмосферное пониженное рабочее давление, Па (мм рт ст ) – 0,67•10³ (5).
5. Повышенная рабочая температура, °С – 85.
6. Пониженная рабочая температура, °С – -60.
7. Смена температур, °С – от 115 до -60.
8. Повышенная относительная влажность воздуха при температуре 40°С (для блочных соединителей), % – 98.
9. Иней и роса, плесневые грибы, солнечное излучение, соляной туман.
10. Хвостовики контактов соединителей (вилок, розеток) допускают присоединение проводов максимальным сечением, мм² – 0,5.

Технические характеристики розетки блочной 6Р-100:
Ток, А – 2
Максимальное напряжение, В – 115
Сопротивление контактов, не более, мОм – 15
Сопротивление изоляции, не менее, МОм – 1000
Емкость между любыми контактами, не более, пФ – 6
Максимальная прочность изоляции, В – 500
Усилие расчленения контактов с контрольным калибром, не менее, Н (кгс) – 0,15 (0,015)
Усилие расчленения блочных соединителей, не более, Н (кгс) – 150 (15)
Наработка, ч – 1500
Число сочленений-расчленений – 500
Минимальный срок сохраняемости соединителя, лет – 25
