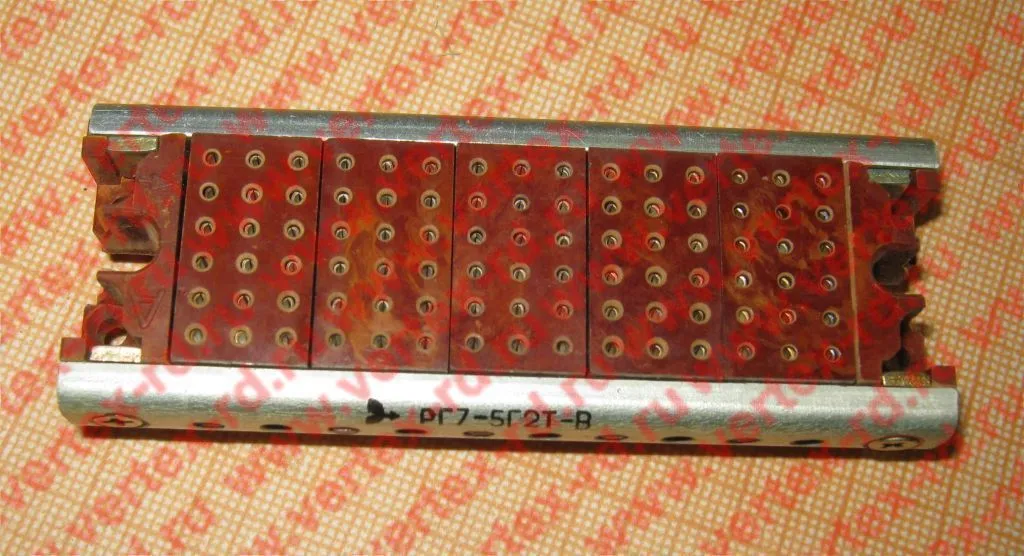

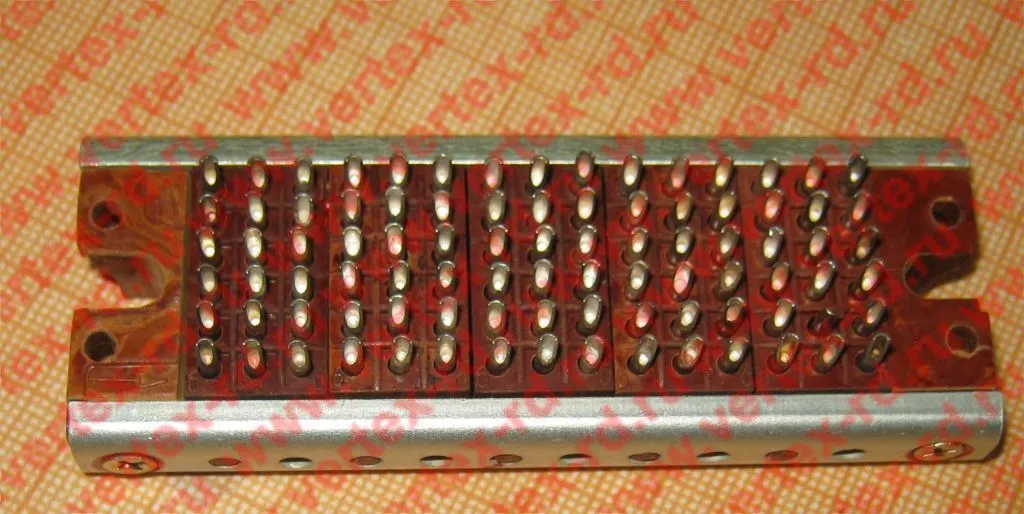

РГ7 (5Г2Т)-В Розетка

Наличие на складе: В наличии
Остаток на складе: 52 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Соединитель РГ7 (5Г2Т)-В, применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Всеклиматическое исполнение. Покрытие контактов: серебро. Метод монтажа: пайка. Соединитель имеет врубное или самозапирающееся сочленение. Состоит из корпуса и набираемых в него типовых колодок, их количество (4, 5, 6, 7, 8, 9, 10, 12, 14) зависит от типоразмера корпуса. Количество контактов от 1 до 18.

Структура условного обозначения соединителя РГ7-В:
   - Р - тип соединителя: прямоугольный;
   - Г - часть соединителя:
      - Ш - вилка,
      - Г - розетка;
   - 7 - условный типоразмер;
   - _ - конструктивное исполнение:
      - П - приборный без кожуха (вилка),
      - ПКП - приборно-кабельный с кожухом прямым (вилка),
      - ПКУ - приборно-кабельный с кожухом угловым (вилка),
      - КП - кабельный с кожухом прямым (розетка),
      - КУ - кабельный с кожухом угловым (розетка),
      - Б - блочный без кожуха (вилка, розетка),
      - БКП - блочный с кожухом прямым (розетка),
      - БКУ - блочный с кожухом угловым (розетка),
   - В - всеклиматическое исполнение.

Примечание:
В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует.

Структура условного обозначения типовых колодок, набираемых в корпус - 5Г2Т:
   - Х - количество подряд набранных колодок данного наименования,
      - _ - одна набранная колодка данного наименования;
   - Г - вид соединителя:
      - Ш - вилка,
      - Г - розетка,
      - П - без контактов (пустая);
   - Х - номер сочетания контактов:
      - "Ш" и "Г" - 1, 2, 3, 4, 5;
      - пустая колодка:
         - 1 - одинарная,
         - 2 - двойная,
         - 3 - тройная;
   - Т - типовые колодки с повышенной теплостойкостью.

Условия эксплуатации соединителя РГ7 (5Г2Т)-В:
1. Вибрация:
   - диапазон частот, Гц - от 1 до 2000;
   - ускорение, м/с2 (g) - 300 (30).
2. Одиночные удары:
   - ускорение, м/с2 (g) - 1500 (150).
3. Многократные удары:
   - ускорение, м/с2 (g) - 1500 (150).
4. Линейные удары:
   - ускорение, м/с2 (g) - 1000 (100).
5. Температура окружающей среды, С - от -60 до +70.
6. Атмосферное пониженное давление рабочее, Па (мм рт.ст.) - 0,4·103 (3,0)

Технические характеристики соединителя РГ7 (5Г2Т)-В:
Максимальное рабочее напряжение, не более - см. "Таблица 1".
Рабочий ток на контакт, не более - см. "Таблица 1".
Сопротивление электрического контакта, не более, мОм:
   - НЧ контактов:
      - ∅1,0 - 5,0;
      - ∅1,5 - 2,5;
      - ∅2,5 - 1,0;
      - ∅3,5 - 0,75;
   - РЧ контактов - 10.
Сопротивление изоляции при максимальном рабочем напряжении, не менее:
   - до 500 В - 5000;
   - свыше 500 В - 10000.
Минимальная наработка, часов - 1000.
Число сочленений-расчленений - 500.
Минимальный срок сохраняемости, лет:
   - без высоковольтных типовых колодок - 15;
   - с высоковольтными типовыми колодками - 8.

Таблица 1:

Условное обозначение колодки Диаметр контакта, мм Количество контактов, шт. Рабочий ток на каждый контакт, А Максимальное рабочее напряжение (эффективное значение), В Сечение провода, мм2, не более, или марка провода
С вилками С розетками
Низкочастотные типовые колодки
Ш1Т Г1Т 1,0 6 2,5 250 0,5
Ш2Т Г2Т 1,0 18 2,5 250 0,5
Ш3Т Г3Т 1,5 4 5,0 250 1,0
Ш4Т Г4Т 1,5 11 5,0 250 1,0
Ш5Т Г5Т 2,5 3 15 500 3,0
Ш6Т Г6Т 3,5 2 25 500 10,0
Высоковольтные типовые колодки
Ш51 Г51 2,0 2 * 3000 В3М-250-4,5
Радиочастотные типовые колодки
Ш61Т Г61Т 1,4 2 * 250 РК-50-2
Ш62Т Г62Т 1,4 1
1
* 250
300
РК-50-2
РК-50-3
Ш63Т Г63Т 1,4 2 * 300 РК-50-3
Ш64Т Г64Т 0,8 2 * 250 РК75-2
Ш65Т Г65Т 0,8 1
1
* 250
300
РК-75-2
РК-75-3
Ш66Т Г66Т 0,8 2 * 300 РК-75-3
Ш67Т Г67Т 0,8
1,4
1
1
* 250
250
РК-75-2
РК-50-2
Ш68Т Г68Т 0,8
1,4
1
1
* 300
300
РК-75-3
РК-50-3
Ш69Т Г69Т 0,8
1,4
1
1
* 300
250
РК-75-3
РК-50-2
Ш70Т Г70Т 0,8
1,4
1
1
* 250
300
РК-75-2
РК-50-3
Ш75Т Г75Т 0,8
1,4
1
1
* 500
250
РК-75-4
РК-50-2
Ш76Т Г76Т 0,8
0,4
1
1
* 500
300
РК-75-4
РК-50-3
Ш77Т Г77Т 0,8 1
1
* 500
250
РК-75-4
РК-75-2
Ш78Т Г78Т 0,8 1
1
* 300
500
РК-75-3
РК-75-4
Ш79Т Г79Т 2,6 1 * 1000 РК-50-7
Ш80Т Г80Т 1,2 1 * 1000 РК-75-7
Ш81Т Г81Т 0,8 2 * 500 РК-75-4
Ш82Т Г82Т 2,6 1 * 500 РК-50-4
П-1 - - - - - -
П-2 - - - - - -
П-3 - - - - - -

Описание:

Розетка РГ7 (5Г2Т)-В.PDF Размер:91.2 КБ
