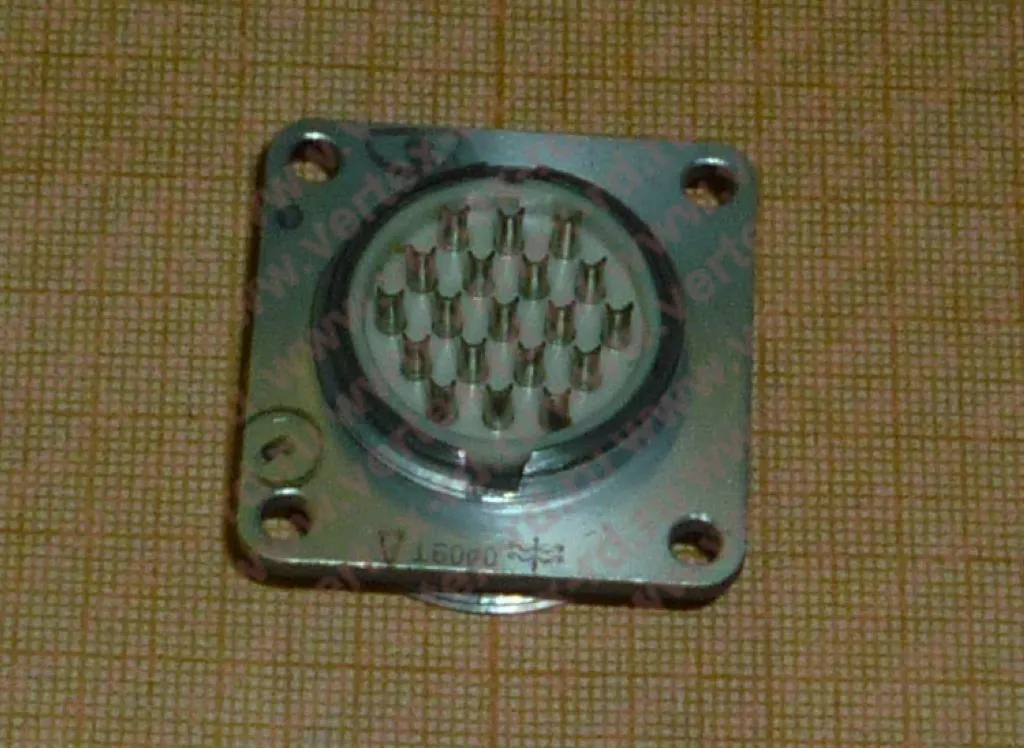

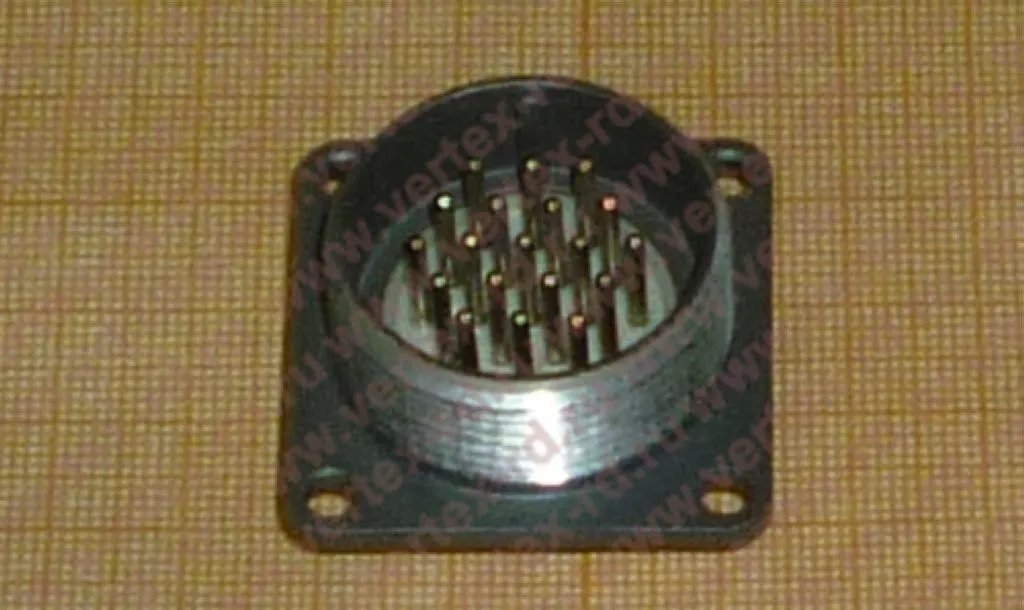

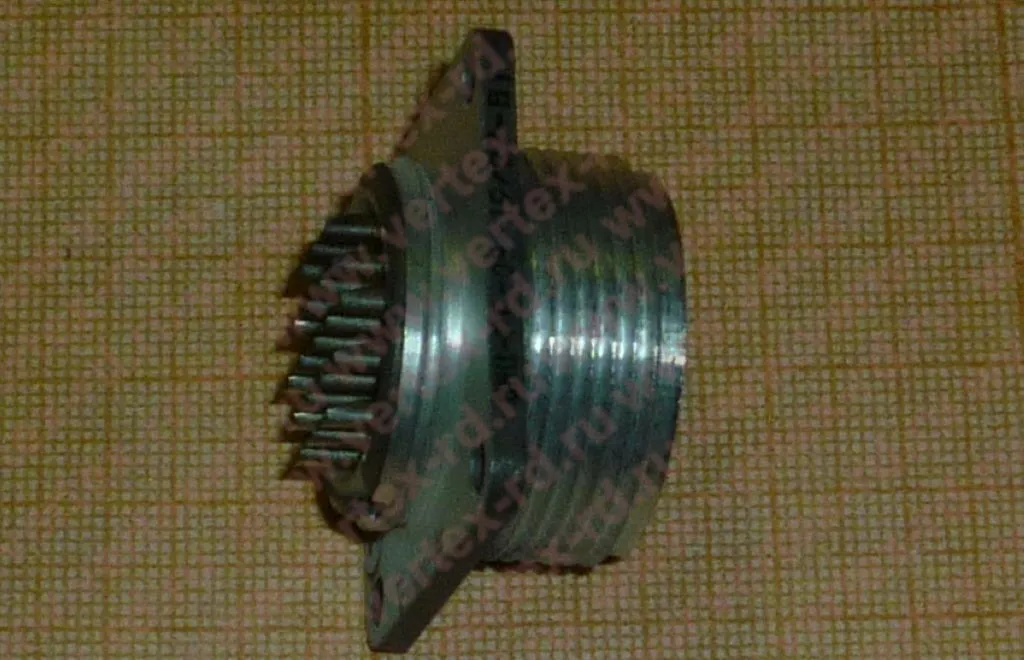

ОНЦ-РГ-09-19/27-В1 Вилка

Наличие на складе: В наличии
Остаток на складе: 12 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Соединитель ОНЦ-РГ-09-19/27-В1, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Соединение соединителей резьбовое, поляризация корпусов - одношпоночная. Покрытие контактов: никель. Предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка. Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082ТУ. Часть соединителей имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕ0364.126ТУ. Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.

Структура условного обозначения соединителя ОНЦ-РГ-09-19/27-В1:
   - ОНЦ-РГ-09 - тип соединителя;
   - 19 - количество контактов;
   - 27 - условный размер корпуса;
   - В - часть соединителя:
      - В - вилка,
      - Р - розетка;
   - 1 - конструктивное исполнение:
      - 1 - приборная часть без кожуха (патрубка),
      - 2 - приборная часть неэкранированная с прямым кожухом (патрубком),
      - 3 - приборная часть экранированная с прямым кожухом (патрубком),
      - 11 - кабельная часть без кожуха (патрубка),
      - 12 - кабельная часть неэкранированная с прямым кожухом (патрубком),
      - 13 - кабельная часть экранированная с прямым кожухом (патрубком),
      - 14 - кабельная часть неэкранированная с угловым кожухом (патрубком),
      - 15 - кабельная часть экранированная с угловым кожухом (патрубком);
      - 17 - пластмассовое исполнение.

Условия эксплуатации соединителя ОНЦ-РГ-09-19/27-В1:
1. Синусоидальная вибрация:
   - диапазон частот, Гц - от 1 до 5000;
   - ускорение, м/с2 (g) - 100 (10).
2. Механический удар:
   - одиночного действия:
      - ускорение, м/с2 (g) - 1500 (150);
   - многократного действия:
      - ускорение, м/с2 (g) - 400 (40).
3. Температура окружающей среды, °С - от -60 до +70.
4. Атмосферное пониженное давление, Па (мм рт.ст.) - 5,3·10-4 (400).

Технические характеристики соединителя ОНЦ-РГ-09-19/27-В1:
Сопротивление контактов, не более, мОм:
   - ∅1,0 - 50,0;
   - ∅5,0 - 30,0.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Максимальная токовая нагрузка, А - 4.
Максимальное рабочее напряжение (амплитудное значение), В - 500.
Число сочленений-расчленений - 500.
Минимальная наработка, часов - 10000.
Срок сохраняемости, лет - 6.

Описание:

Вилка ОНЦ-РГ-09-19/27-В1.PDF Размер:106.37 КБ
