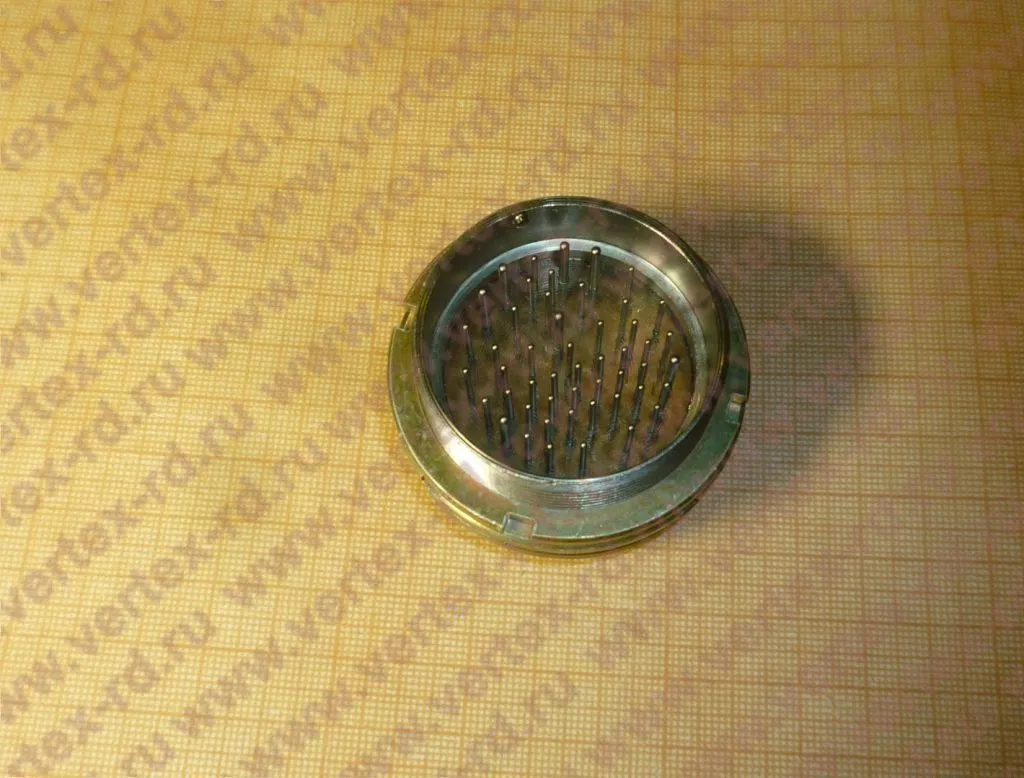

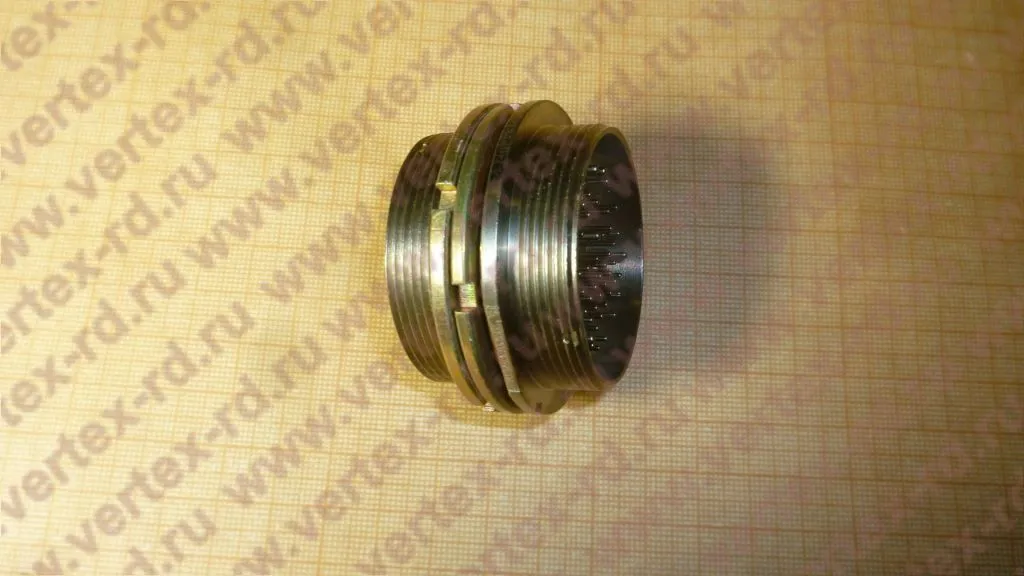

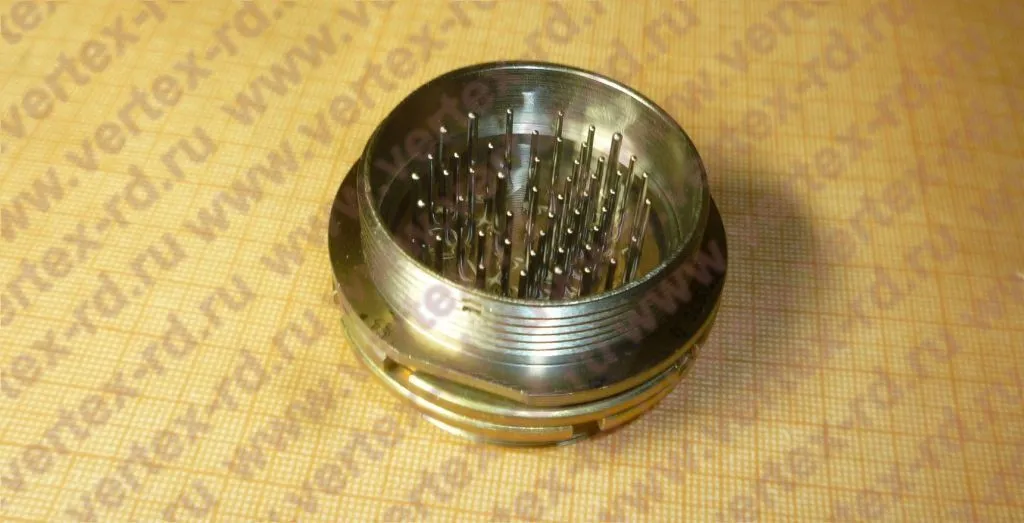

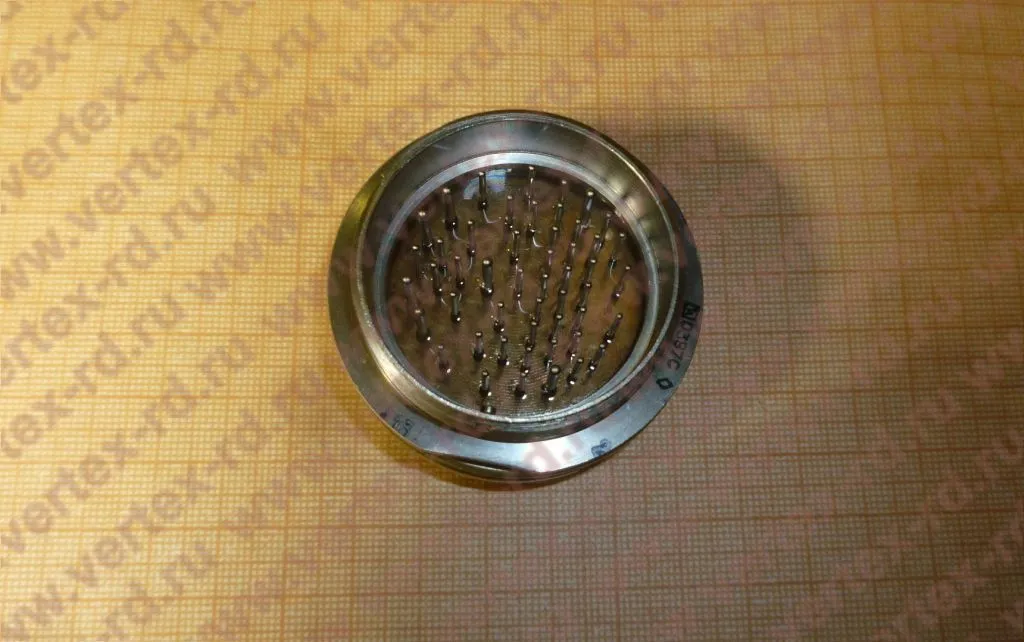

2РМГП42Б50Ш2Е2 Вилка

Наличие на складе: В наличии
Остаток на складе: 50 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Соединитель 2РМГП42Б50Ш2Е2 герметичный, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Изготавливается без патрубка, или с прямым патрубком для монтажа экранированным, либо неэкранированным кабелем, что определяется видом концевой гайки патрубка. Вилки 2РМГ сочленяются с розетками 2РМТ, вилки 2РМГД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕО.364.126ТУ. Применяются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140ТУ.

Структура условного обозначения соединителя 2РМГП42Б50Ш2Е2:
   - 2РМ - тип соединителя;
   - Г - герметичный;
   - П - проходной;
   -42 - условный размер корпуса;
   - Б - вид корпуса: блочный;
   - 50 - количество контактов;
   - Ш - часть соединителя: вилка;
   - 2 - сочетание контактов;
      - 1 - все контакты 1,0 мм,
      - 2 - контакты 1,0 мм и 1,5 мм,
      - 3 - контакты 2,0 мм и 3,0 мм,
      - 4 - контакты 1,0 мм и 3,0 мм,
      - 5 - все контакты 1,5 мм,
      - 6 - контакты 1,5 мм и 3,0 мм,
      - 7 - контакты 1,5 мм, 2,0 мм и 3,0 мм;
   - Е - покрытие контактов: химникель;
   - 2 - теплостойкость:
      - 1 - 100°С,
      - 2 - 200°С.

Условия эксплуатации соединителя 2РМГП42Б50Ш2Е2:
1. Вибрация:
   - диапазон частот, Гц - от 5 до 5000,
   - ускорение, м/с2 (g) - 500 (50).
2. Одиночные удары:
   - ускорение, м/с2 (g) - 5000 (500).
3. Многократные удары:
   - ускорение, м/с2 (g) - 1000 (100).
4. Линейные удары:
   - ускорение, м/с2 (g) - 2000 (200).
5. Пониженная температура окружающей среды, °С - -60.
6. Пониженное атмосферное давление, Па (мм.рт.ст.) - 1,34·10-10 (10-12).
7. Относительная влажность при t=+40°С - 98%.

Технические характеристики соединителя 2РМГП42Б50Ш2Е2:
Максимальное рабочее напряжение (амплитудное значение), не более, В - 560, 700.
Максимальная токовая нагрузка на контакт, А:
   - ∅1,0мм - 2,5;
   - ∅1,5мм - 5.
Сопротивление электрического контакта, не более, МОм:
   - ∅1,0мм - 30;
   - ∅1,5мм - 20;
   - ∅2,0мм - 10;
   - ∅3,0мм - 6.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Число сочленений-расчленений - 500.
Минимальная наработка, ч:
   - с теплостойкостью 100°С - 1500;
   - с теплостойкостью 200°С - 1000.
Минимальный срок сохраняемости, лет - 25.

Описание:

Вилка 2РМГП42Б50Ш2Е2.PDF Размер:79.08 КБ
