Д232-80 Диод

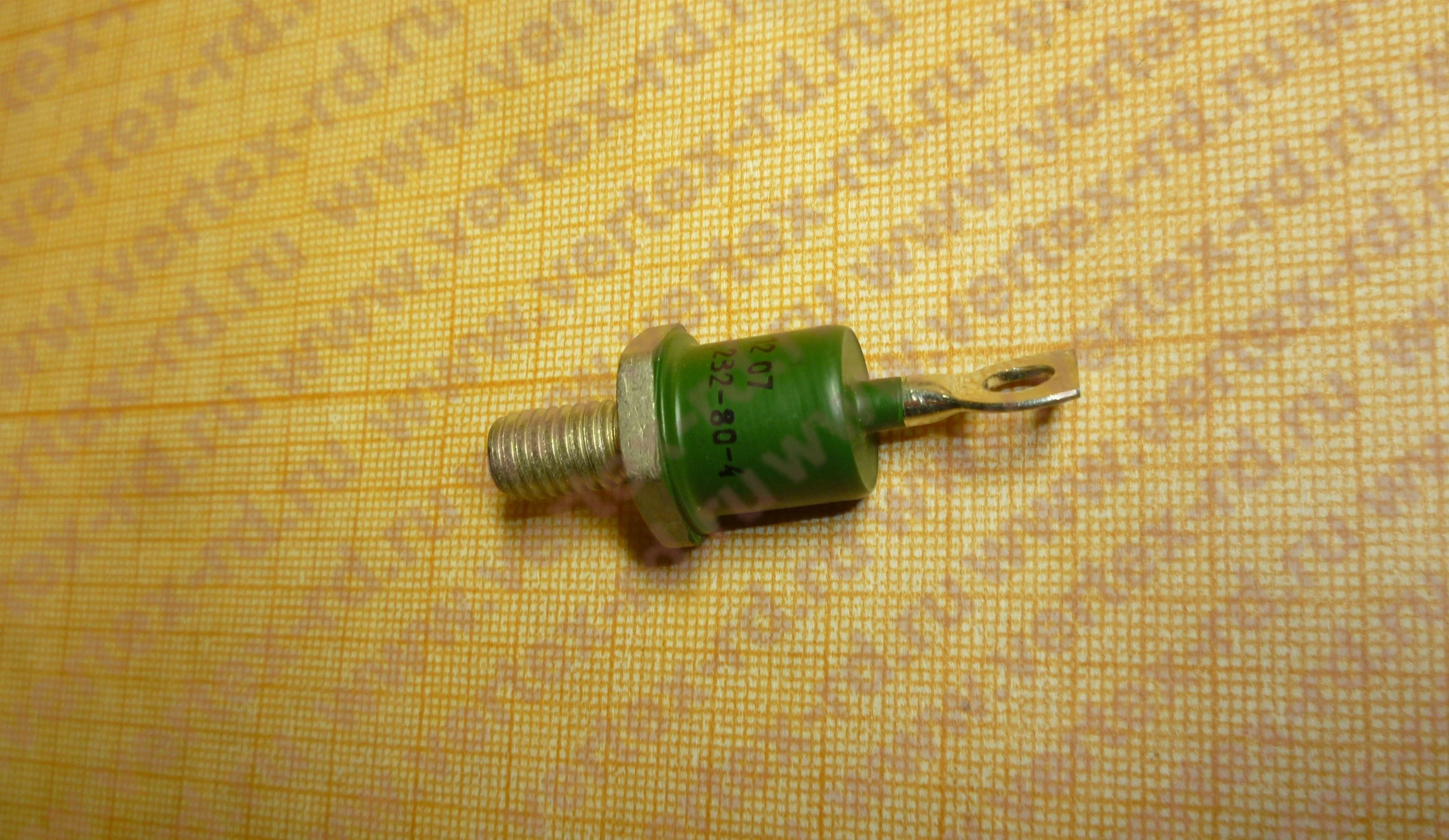

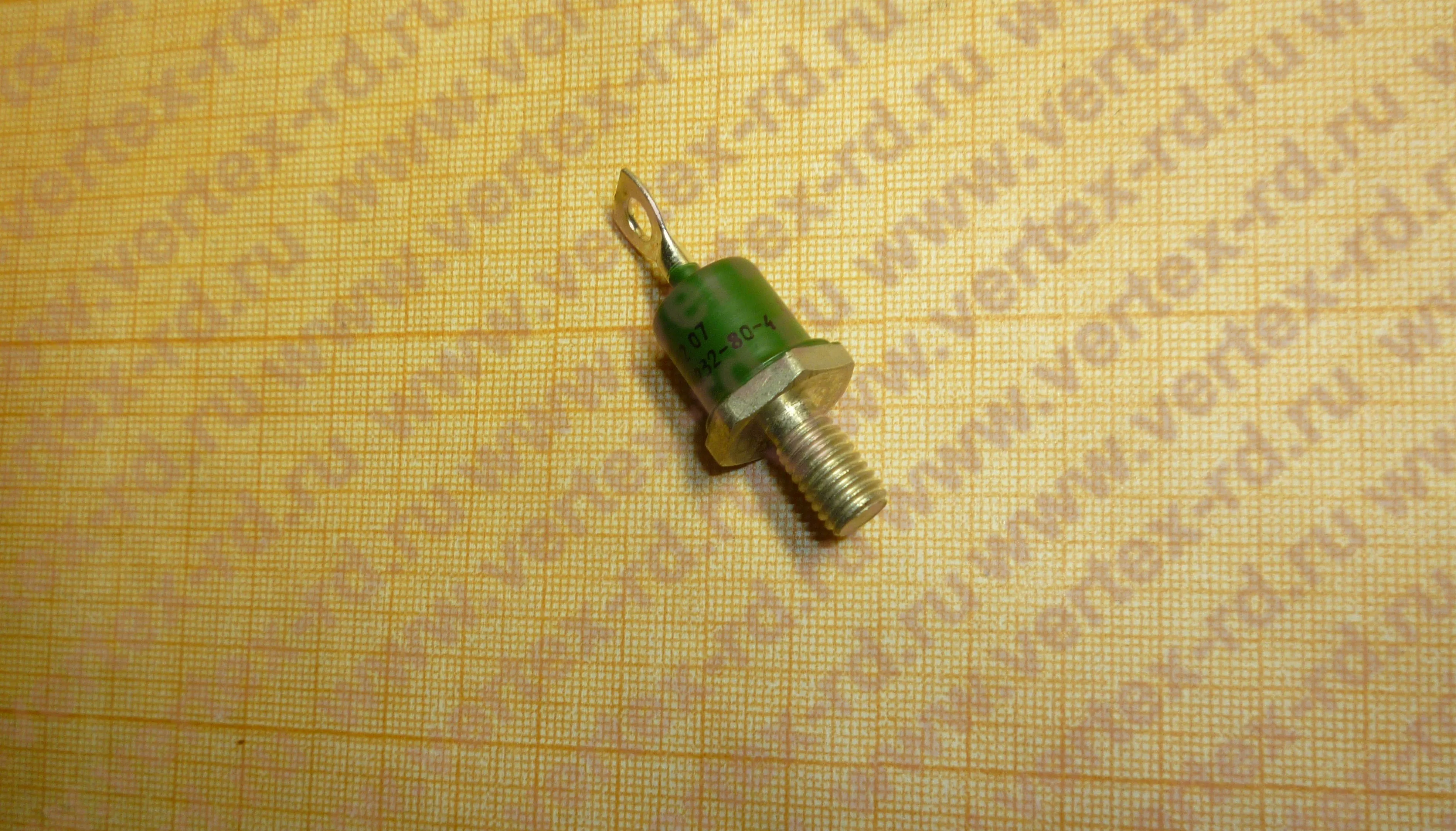

Диод Д232-80 кремниевый диффузионный, предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц. Выпускаются в металлостеклянном корпусе с жестким выводом. У диодов прямой полярности анодом является корпус, обратной полярности - жесткий вывод. Средний прямой ток - 80 А. Повторяющееся импульсное обратное напряжение - 1000 В. Охлаждение воздушное естественное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе. Масса диода не более 27 г. Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2. Тип корпуса: SD3. Рекомендуемый охладитель: О131, О231, О331.

Структура условного обозначения диода кремниевого диффузионного Д232-80:
   - Д - диод выпрямительный;
   - 2 - порядковый номер модификации конструкции;
   - 3 - обозначение диаметра корпуса диода;
   - 2 - обозначение конструктивного исполнения корпуса диода;
   - 80 - максимально допустимый средний ток в открытом состоянии, А.

Технические характеристики диода кремниевого диффузионного Д232-80:
Максимально допустимый средний прямой ток, А – 80
Максимально допустимый действующий прямой ток, А – 125
Ударный прямой ток, кА – 1,3
Повторяющийся импульсный обратный ток, мА – 6,0
Импульсное прямое напряжение, В – 1,35
Пороговое напряжение диода, В – 0,76
Защитный показатель, кА^2с – 8,45
Динамическое сопротивление, мОм – 2,36
Заряд обратного восстановления, мкКл – 250
Тепловое сопротивление переход-корпус диода, °С/Вт – 0,4
Температура перехода диода, °С – от -60 до +190
