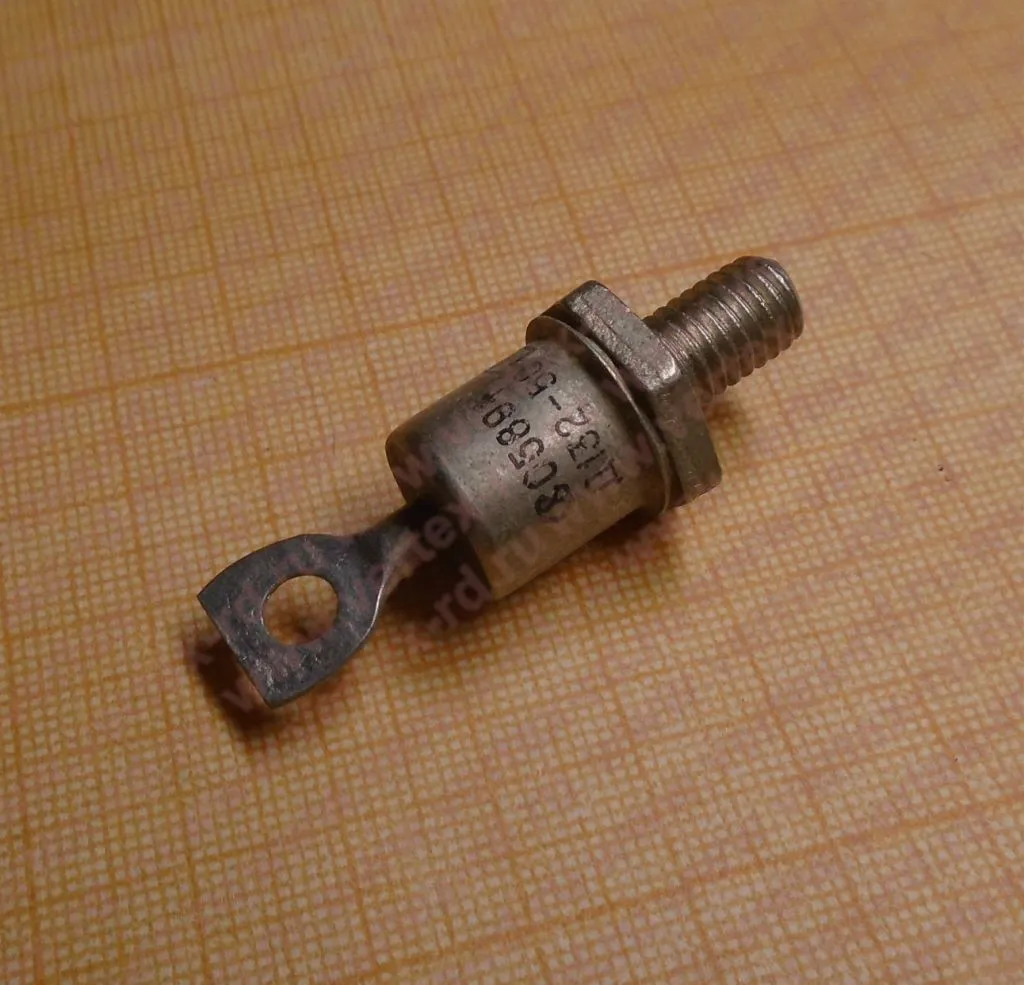

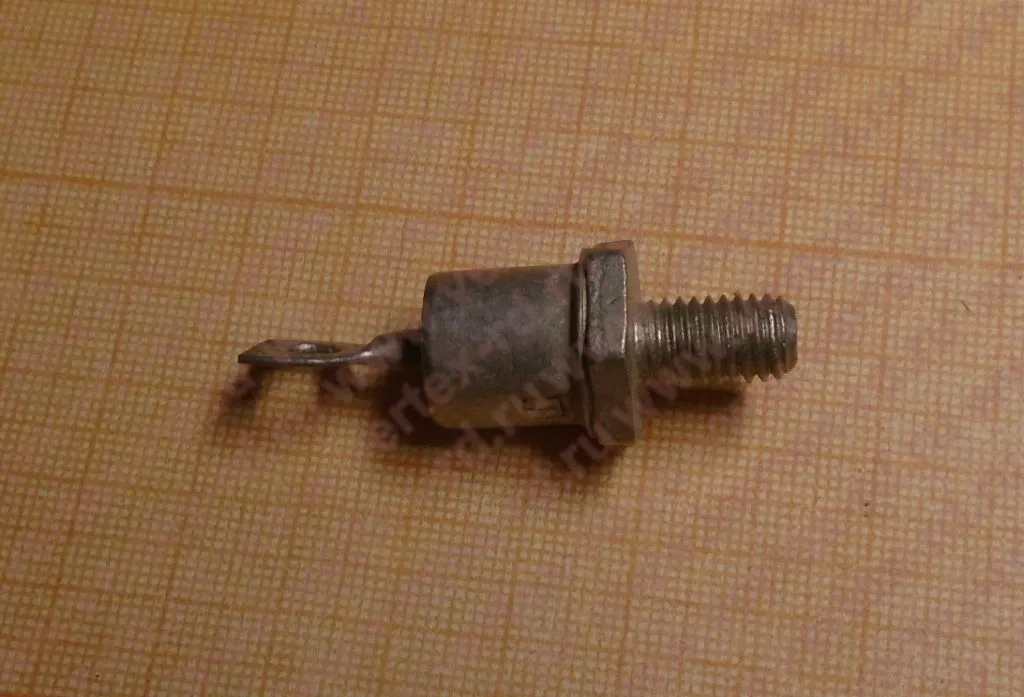

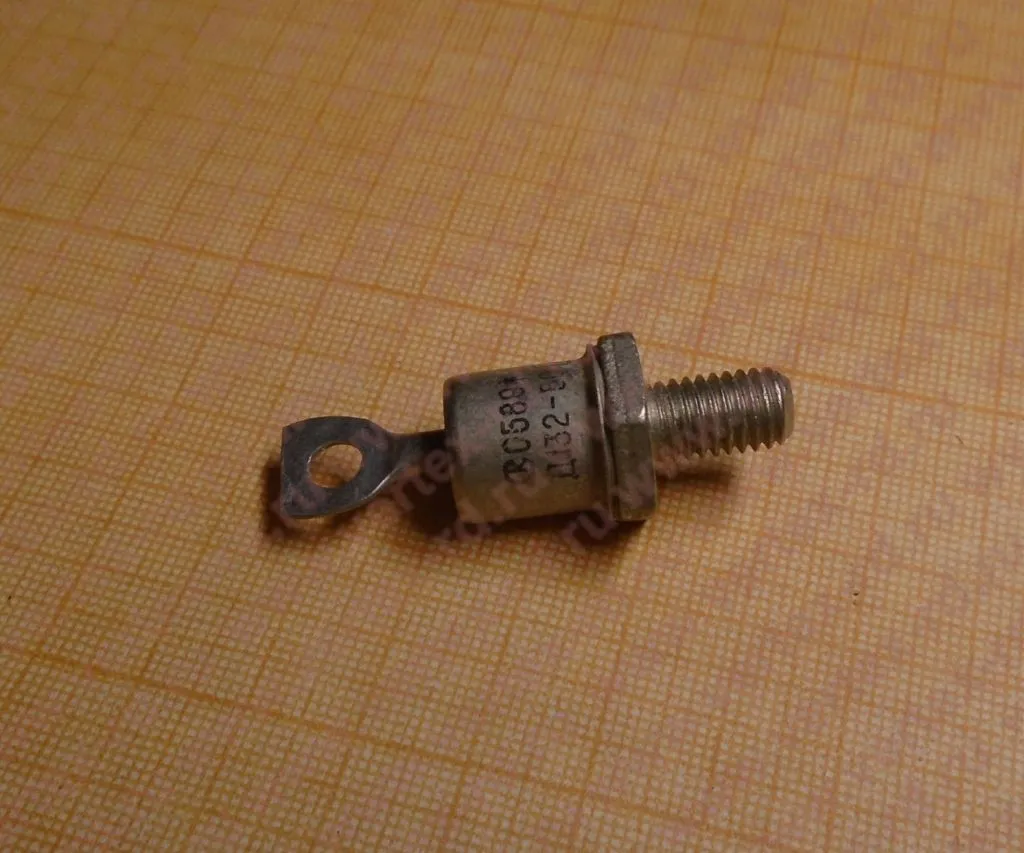

Д132-50-1 Диод

Наличие на складе: В наличии
Остаток на складе: 2355 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Диод Д132-50-1 кремниевый диффузионный, предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц. Выпускаются в металлостеклянном корпусе с жестким выводом. У диодов прямой полярности анодом является корпус, обратной полярности - жесткий вывод. Средний прямой ток - 50 А. Повторяющееся импульсное обратное напряжение - 100 В. Охлаждение воздушное естественное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе. Масса диода не более 27 г.
Тип применяемого охладителя - О131, О231, О331.

Структура условного обозначения диода кремниевого диффузионного Д132-50-1:
   - Д - диод выпрямительный;
   - 1 - порядковый номер модификации конструкции;
   - 3 - обозначение диаметра корпуса диода;
   - 2 - обозначение конструктивного исполнения корпуса диода;
   - 50 - максимально допустимый средний ток в открытом состоянии, А;
   - 1 - класс по обратному повторяющемуся напряжению.

Технические характеристики диода кремниевого диффузионного Д132-50-1:
Максимально допустимый средний прямой ток, А – 50
Повторяющееся импульсное обратное напряжение, В – 100
Неповторяющееся импульсное обратное напряжение, В – 110
Импульсное рабочее обратное напряжение, В – 80
Постоянное обратное напряжение, В – 60
Максимально допустимый действующий прямой ток, А – 78
Ударный прямой ток, кА – 1,32
Повторяющийся импульсный обратный ток, мА – 6,0
Импульсное прямое напряжение, В – 1,35
Пороговое напряжение диода, В – 0,85
Динамическое сопротивление, мОм – 3,2
Время обратного восстановления, мкс – 11,0
Заряд обратного восстановления, мкКл – 242
Тепловое сопротивление переход-корпус диода, °С/Вт – 0,6
Температура перехода диода, °С – от -60 до +150

Описание:

Диод Д132-50-1.PDF Размер:80.81 КБ
