ТЧ25-9 Тиристор

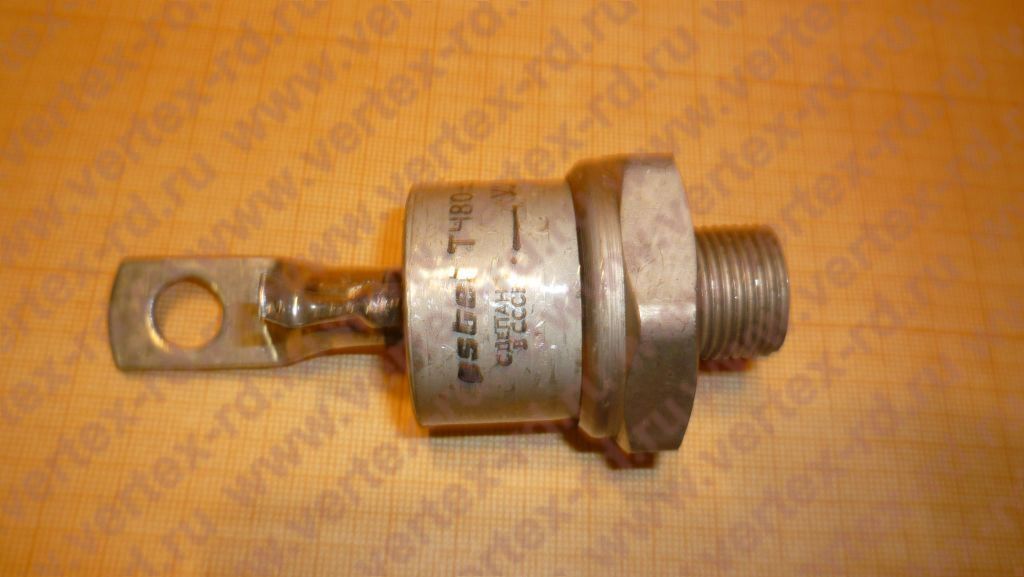

Тиристор ТЧ25-9 высокочастотный штыревого исполнения, применяется в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока. Выпускаются в металлостеклянном корпусе с жестким выводом. Максимально допустимый действующий ток - 25 А. Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 900 В. Охлаждение воздушное естественное или принудительное. Обозначение типономинала приводится на корпусе. Габаритные размеры:
   - общая длина - 72,7 мм;
   - длина шпильки - 18 мм;
   - резьба - М12.

Структура условного обозначения тиристора высокочастотного штыревого исполнения ТЧ25-9:
   - Т – тиристор высокочастотный;
   - 25 – максимально допустимый действующий ток, А;
   - 9 – класс по повторяющемуся напряжению.

Технические характеристики тиристора высокочастотного штыревого исполнения ТЧ25-9:
Постоянный ток в открытом состоянии, А – 25
Повторяющееся импульсное напряжение в закрытом состоянии/Повторяющееся импульсное обратное напряжение, В – 900
Повторяющийся импульсный ток в закрытом состоянии, мА – 20
Повторяющийся импульсный обратный ток, А – 700
Повторяющийся импульсный ток в открытом состоянии, А – 200
Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс – от 100 до 200
Критическая скорость нарастания тока в открытом состоянии, А/мкс – 100
Импульсное напряжение в открытом состоянии, В – 3,05
Ток удержания, мА – 250
Отпирающий постоянный ток управления, мА – 500
Отпирающее постоянное напряжение управления, В – 2,5
Время выключения, мкс – 5
Время включения, мкс – от 15 до 30
Тепловое сопротивление переход-корпус, °С/Вт – 0,6
Температура перехода, °С – от -60 до +110
