КД509А Диод

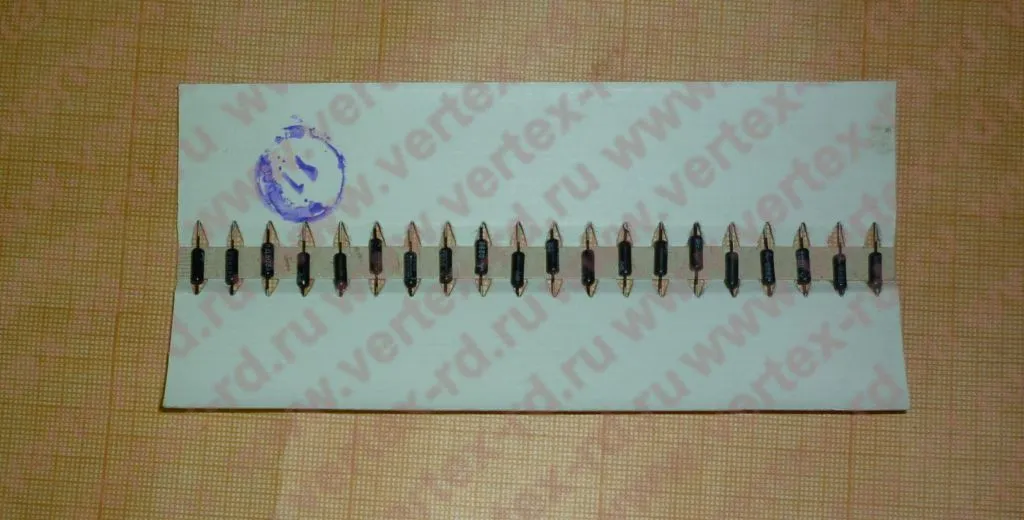

Диод КД509А кремниевый, эпитаксиально-планарный, импульсный, применяется в импульсных устройствах. Выпускается в стеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Маркируется условным цветным кодом: одной широкой и одной узкой полосами синего цвета со стороны катодного вывода. Масса диода не более 0,25 г. Тип корпуса: КД-3.

Технические характеристики диода кремниевого эпитаксиально-планарного импульсного КД509А:
Максимальное постоянное обратное напряжение, В – 50
Максимальный прямой ток, мА – 100
Постоянное прямое напряжение, не более, В – 1,1
Постоянный обратный ток, не более, мкА – 5
Время обратного восстановления, мкс – 0,004
Общая емкость, пФ – 4
