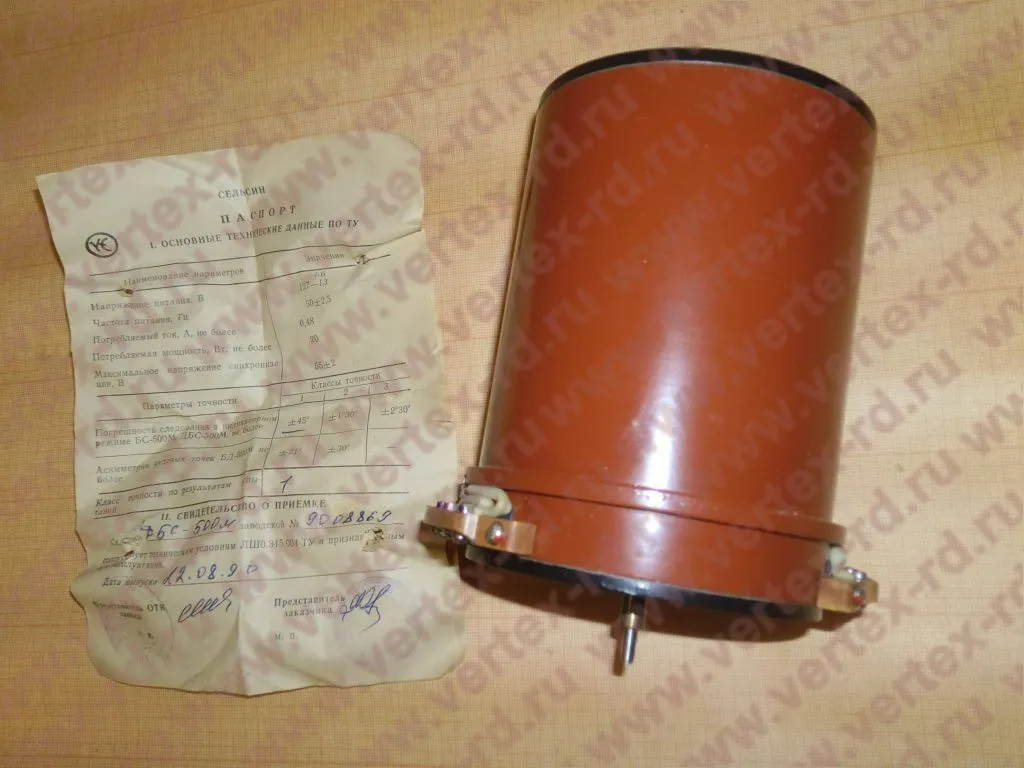

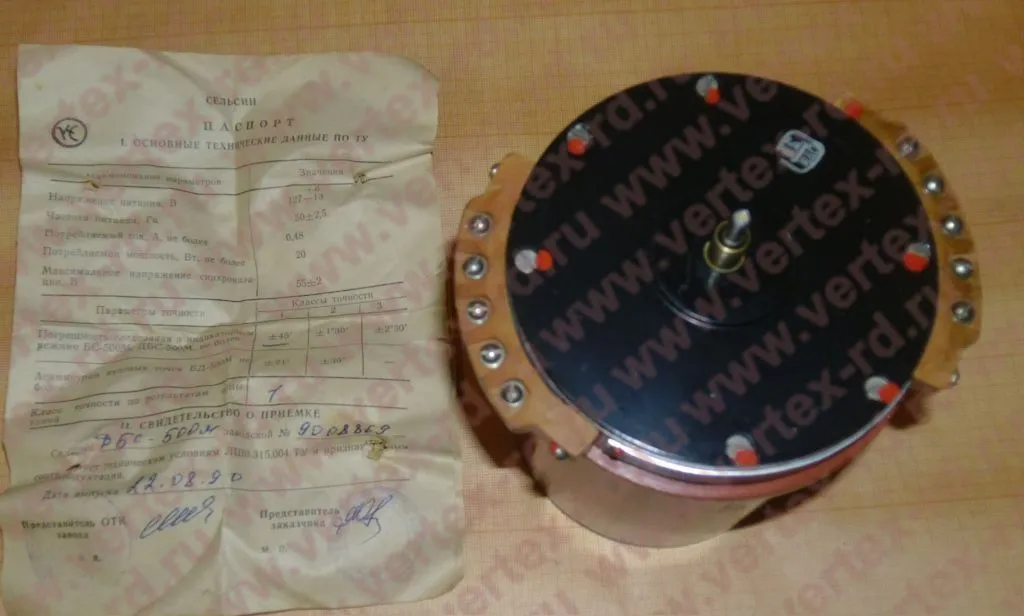

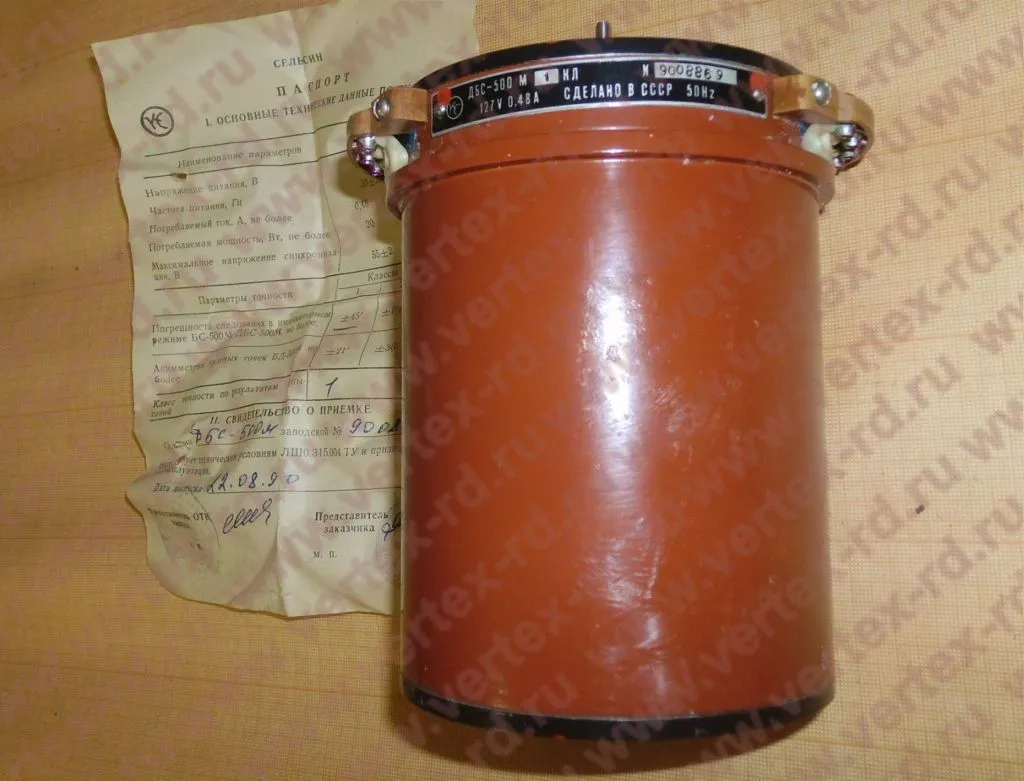

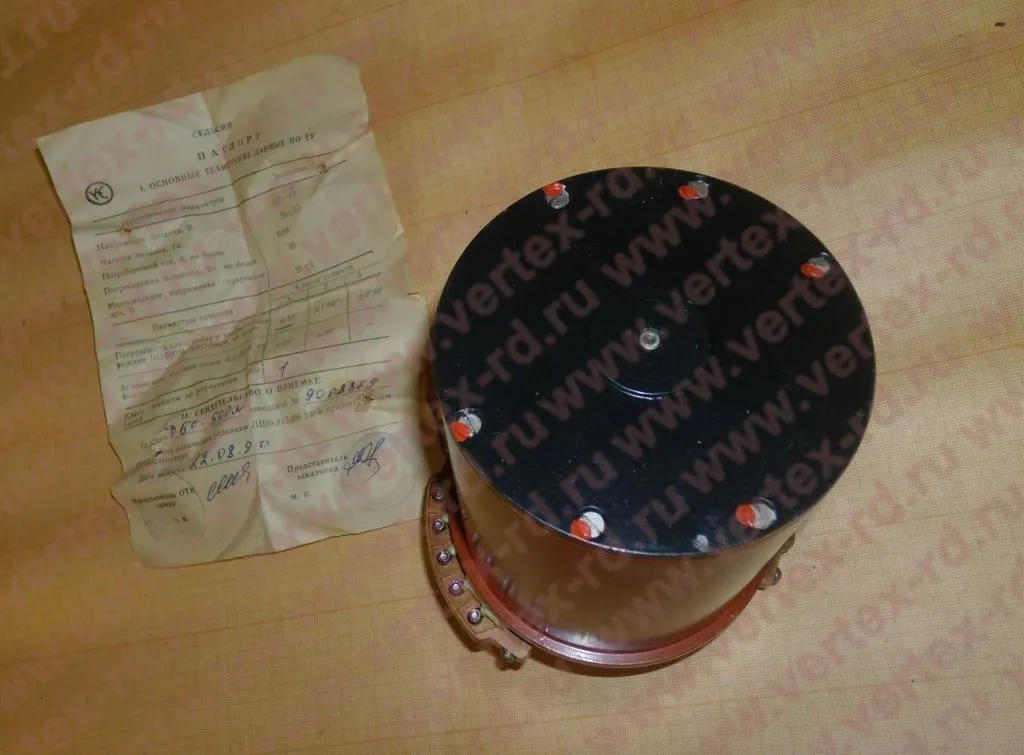

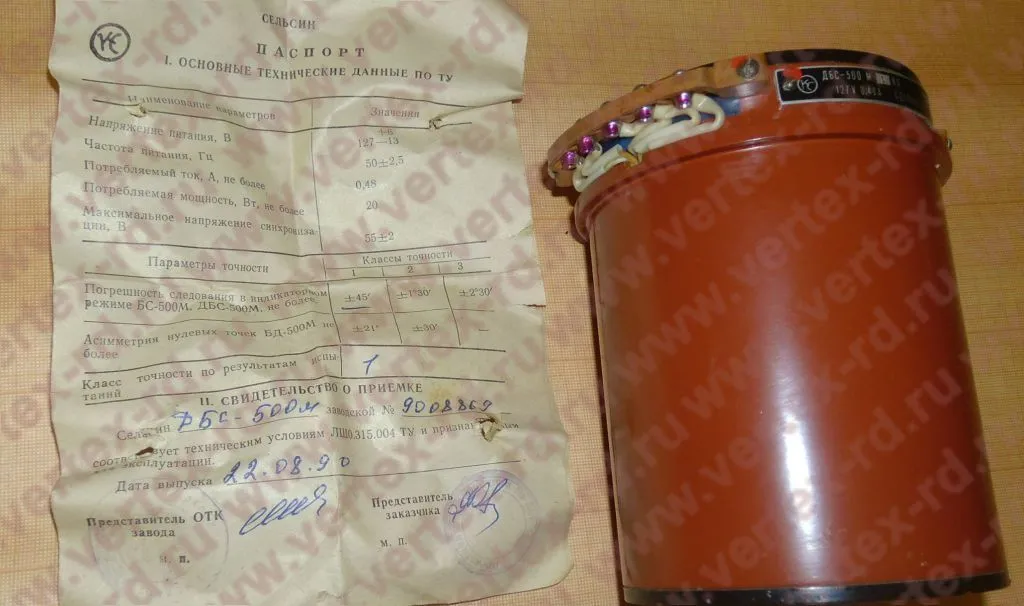

ДБС-500М КЛ.1 сельсин
Наличие на складе: | В наличии |
---|---|
Остаток на складе: | 4 шт. |
Оптовая цена: | Запросить цену |
Описание и технические параметры
ДБС500М кл.1. Сельсин бесконтактный, индукционная машина, которая позволяет при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора, предназначен для работы в индикаторном режиме, применяются в качестве измерителей рассогласования следящих систем.
Технические характеристики:
Напряжение возбуждения 127 В.
Потребляемая мощность 20 Вт.
Максимальная частота вращения вала 500 об/мин.
Частота напряжения возбуждения 50 Гц.
Максимальное напряжение синхронизации 55±2 В.
Разность максимальных напряжений синхронизации 0,5 В.
Потребляемый ток 0,48 А.
Максимальный синхронизирующий момент приемника 0,08 Н·м.
Удельный синхронизирующий момент прибора 17·10-4 Н·м/угл.град.
Время успокоения ротора 3 с.
Момент статического трения:
при выключенном напряжении возбуждения 15·10-4 Н·м.
при включенном напряжении возбуждения 18·10-4 Н·м.
Классы точности:
1 класс точности:
асимметрия нулевых положений ротора ±21 угл.мин.
погрешность следования индикаторной дистанционной передачи ±45 угл.мин.
2 класс точности:
асимметрия нулевых положений ротора ±30 угл.мин.
погрешность следования индикаторной дистанционной передачи ±90 угл.мин.
3 класс точности:
погрешность следования трансформаторной дистанционной передачи ±150 угл.мин.
Вибрационные нагрузки:
диапазон частот до 120 Гц.
ускорение 50 м/с2.
Ударные нагрузки 350м/с2.
Температура окружающей среды от -50°С до +60°С.
Относительная влажность воздуха при температуре 35°С - 98%.
Габаритные размеры Ø110×161 мм.
Масса 4,5 кг.
