РКО-45 30В 95ОМ Реостат

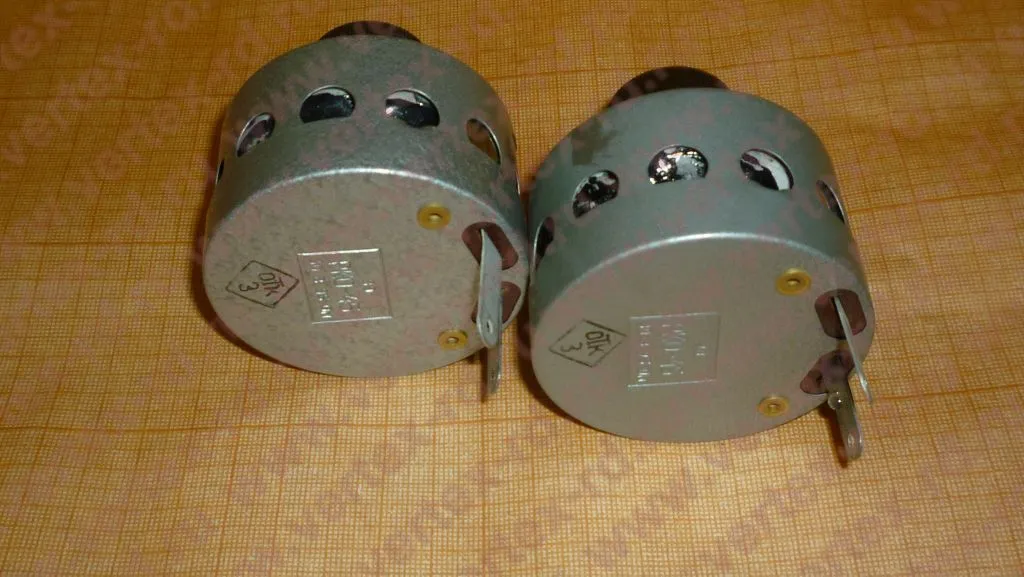

Реостат РКО-45. Сопротивление выполнено из нихромовой проволоки, намотанной на фарфоровый сердечник. Сердечник укреплен на фарфоровом основании с помощью глазури. Подвижный контакт, укрепленный и изолированный относительно оси фарфоровой головкой, осуществляет скользящее соединение с обмоткой через медно-графитовую щетку. Реостат помещен в стальной кожух, закрытый крышкой. Для улучшения охлаждения в кожухе реостата имеются круглые отверстия (вентиляционные окна).

Условия эксплуатации реостата РКО-45:

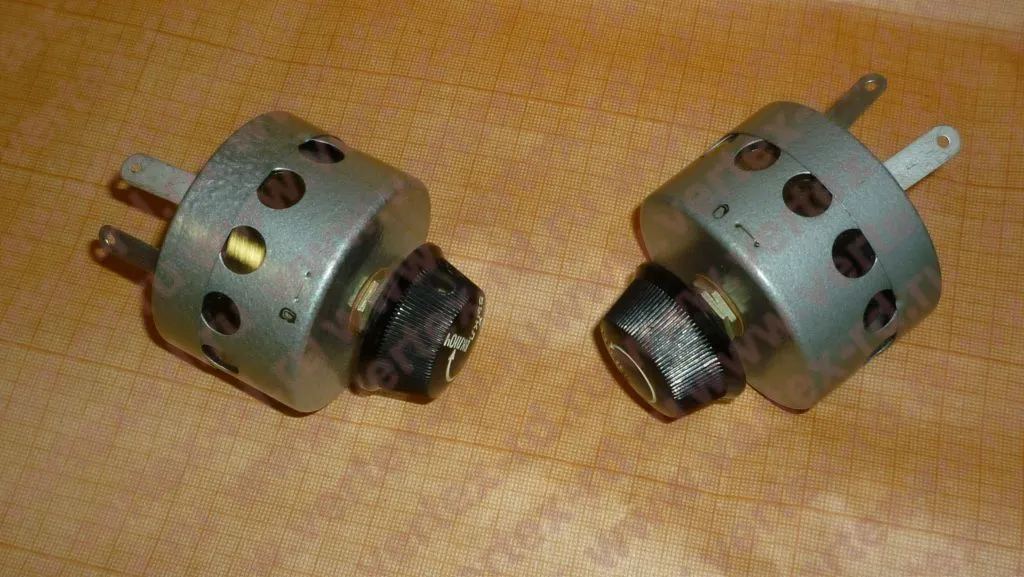

Крепление реостата к панели осуществляется с помощью резьбовой втулки и двух гаек М10х1. Для предотвращения от возможного проворачивания реостата на панели, реостат имеет фиксатор, для которого на панели должно быть предусмотрено отверстие диаметром 5мм на расстоянии 13мм от оси. После установки реостата надевается ручка, закрепляемая на оси установочным винтом.

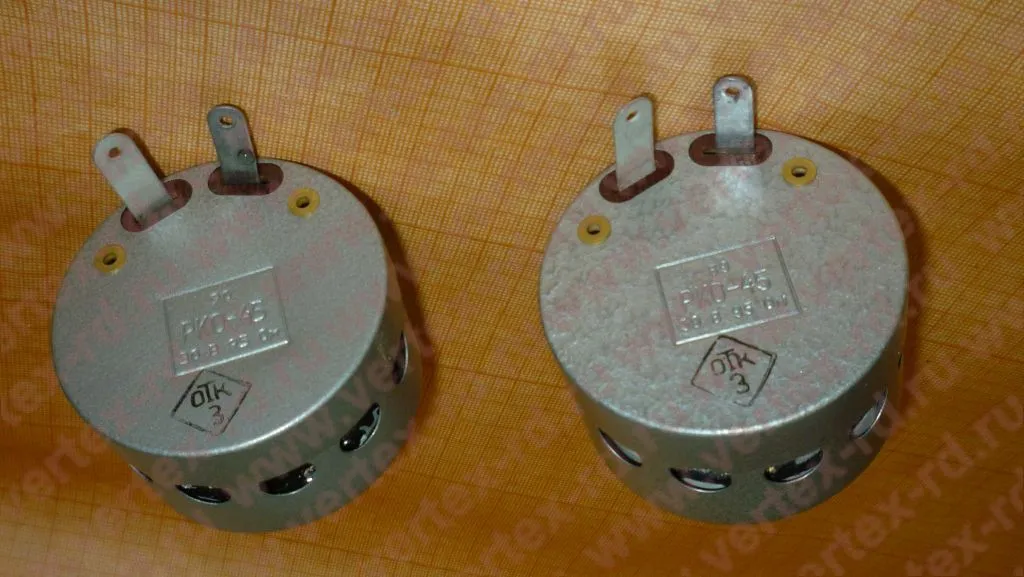

Подключение реостата в цепь осуществляется припайкой концов проводов непосредственно к шинкам, выведенными через крышку реостата. Пайку производят оловянным припоем, в качестве флюса применяют канифоль или другой бескислотный флюс.

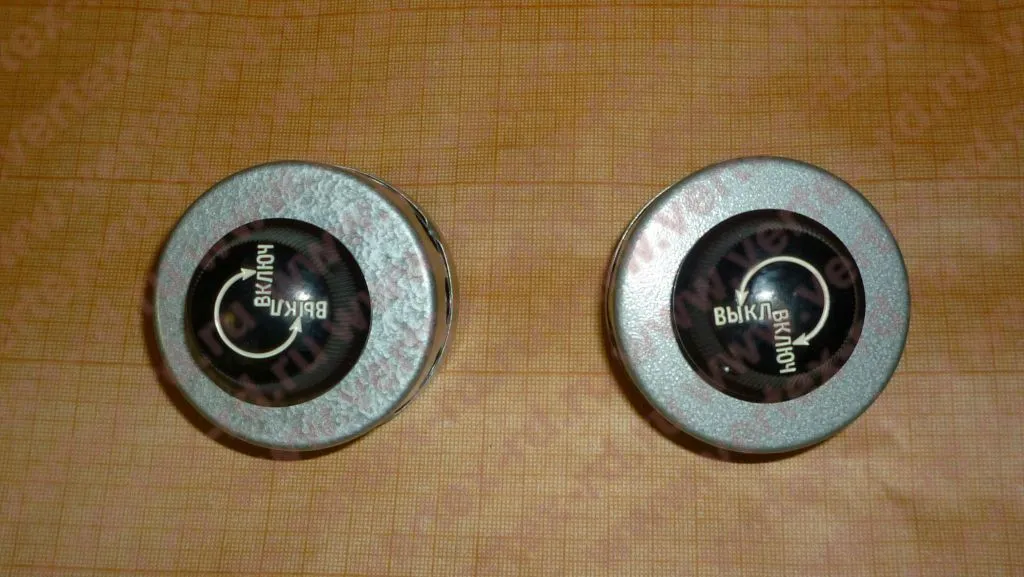

Включение и регулирование силы света ламп осуществляется плавным поворотом ручки, выступающей на фронтальной стороне панели. Чрезмерные усилия на ручку в крайних положениях могут привести к выходу реостата из строя. В случае повреждения реостата его следует заменить.
В случае ослабления крепления реостата на панели, необходимо снять ручку и подтянуть гайки на втулке.

Технические характеристики реостата РКО-45:
Полное омическое сопротивление, не менее, Ом - 95.
Регулируемая мощность, Вт - 45.
Вес, г - 225.
