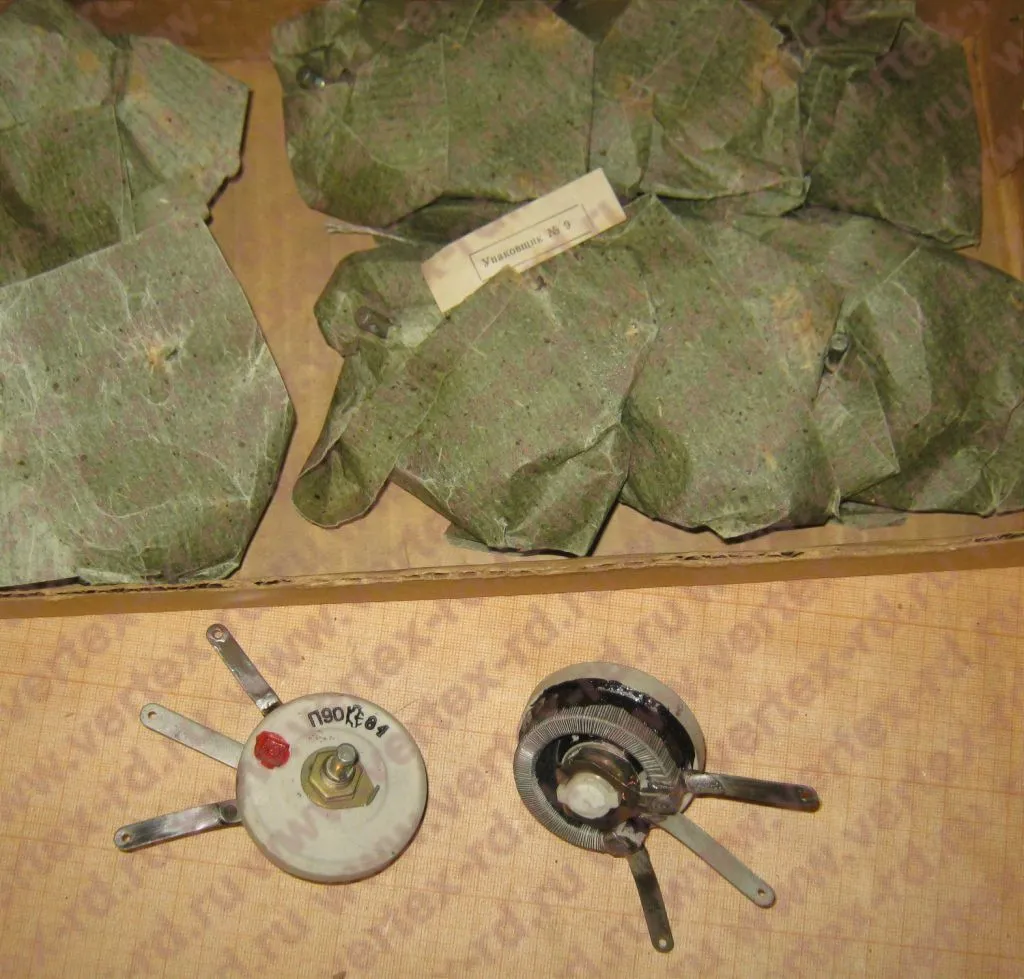

П-90 Потенциометр
| Наличие на складе: | В наличии |
|---|---|
| Остаток на складе: | 241 шт. |
| Оптовая цена: | Запросить цену |
Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием реквизитов организации и количества. Информация на сайте не является публичной офертой.
Описание и технические параметры
П-90 потенциометр для регулирования яркости ламп (П-потенциометр, 90 – сопротивление в Ом) предполагается в качестве комплектующих деталей для использования в рентгеновских установках.
Max рассеиваемая мощность, не более – 12Вт,
max дозволенный ток, не более - 0,8А.
Номинальное усилие постоянного и переменного тока, – 24В.
Частота тока – 50- 60Гц.
Max допустимое сопротивление пропускания максимально допустимого тока, не более – 19Ом.
Уровень защиты от воздействия окружающей среды и от касания с различными токоведущими частями установки - IР00 по ГОСТ 14255-69. Max рассеиваемая мощность, не более – 12Вт,
max дозволенный ток, не более - 0,8А.
Номинальное усилие постоянного и переменного тока, – 24В.
Частота тока – 50- 60Гц.
Max допустимое сопротивление пропускания максимально допустимого тока, не более – 19Ом.
По технике безопасности - полное соответствие требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91. Обстоятельства эксплуатации: высота над уровнем моря до 1 000 м.
Потенциометры П-90 соответствуют ТУ 16-534.021-76. ТУ 16-534.021-76
Ресурс перемещений щетки (ползунка) из одного крайнего положения в другое - 10 000 раз.
Меньший предел вероятности безотказной работы П-90, при доверительной вероятности 0,8 за период выработки ресурса, не менее - 0,92.
Масса - 0,148кг.
Гарантия - 2,5 года с момента ввода П-90 в эксплуатацию, не позднее 6 мес со дня поступления к потребителю, при соблюдении всех условий.
Использование при температуре от минус 10 до 40°С, относительной влажности окружающей среды не более 90%.
Группа механического исполнения М4 по ГОСТ 17516.1-90. Вибрационные нагрузки с ускорением 1g.
Конструкция и принцип действия: П-90 состоит из фарфорового сердечника, укрепленного на основании при помощи глазури, на который намотана константановая проволока. Во втулке сердечника вращается ось с закрепленной на ней фарфоровой головкой. Медно-графитная щетка, которая укреплена на ползунке, способствует скользящему электрическому контакту между проволочной обмоткой сопротивления и ползунком. При подключении проводов данное сопротивление имеет три вывода. Вывод, расположенный по середине, соединен с ползунком, по краям - с концами обмотки. При помощи пайки, произведенной бескислотными флюсами, к выводам крепятся внешние провода.
Описание:
Потенциометр П-90.PDF
Размер:78.92 КБ
