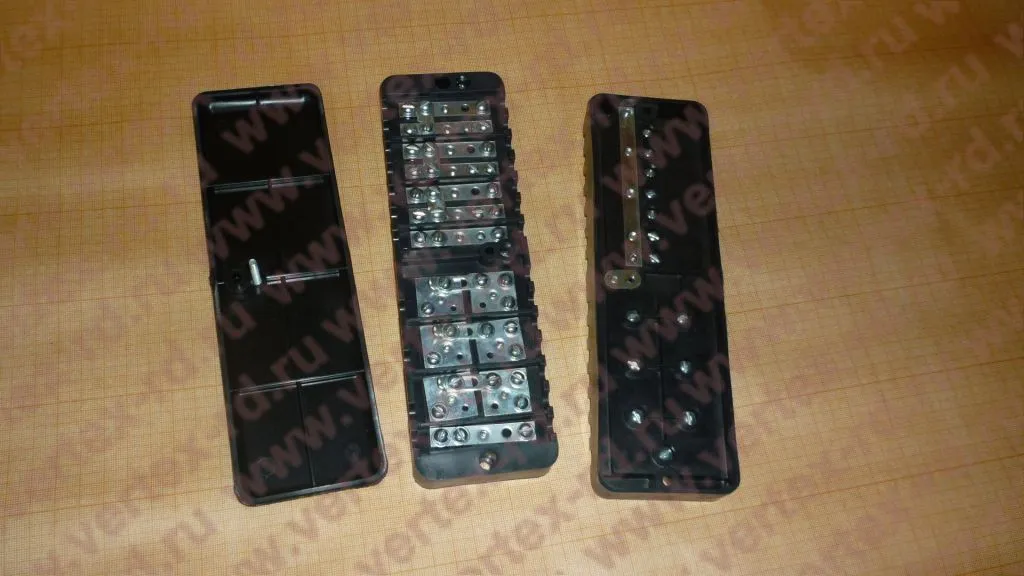

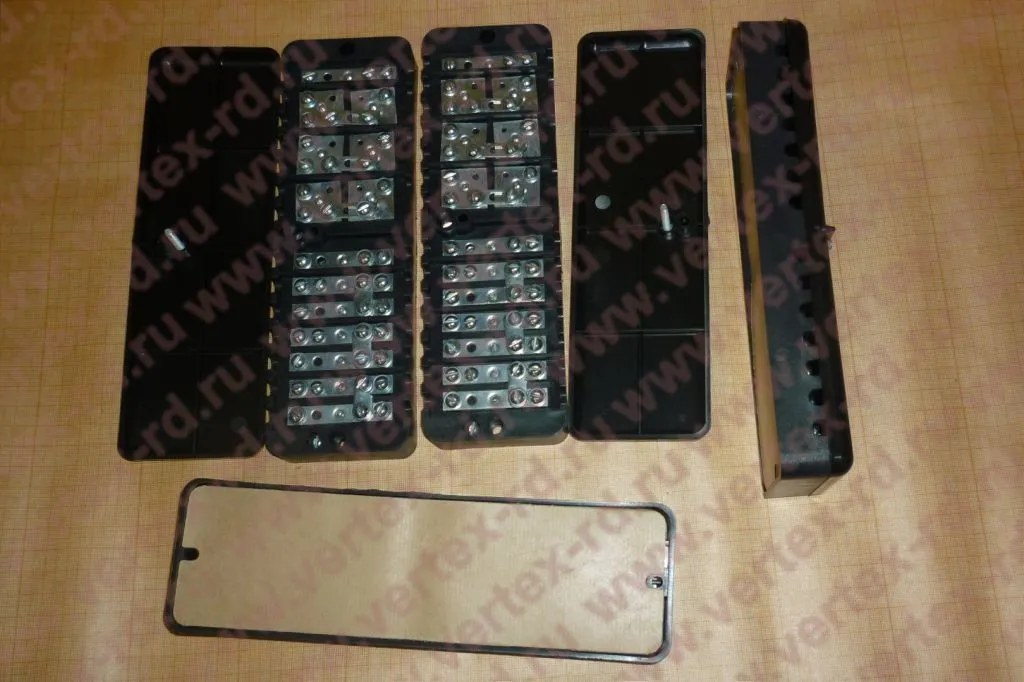

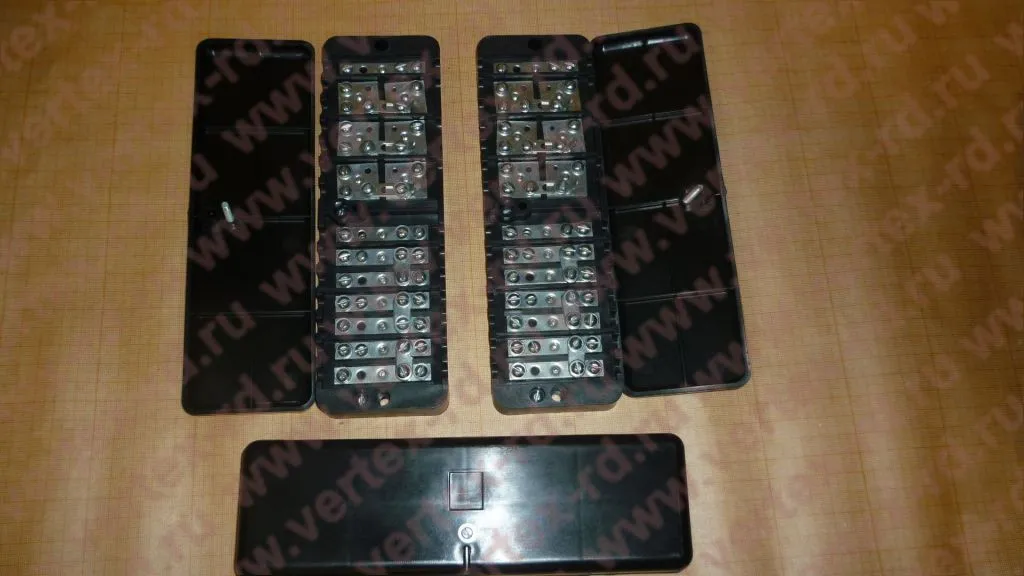

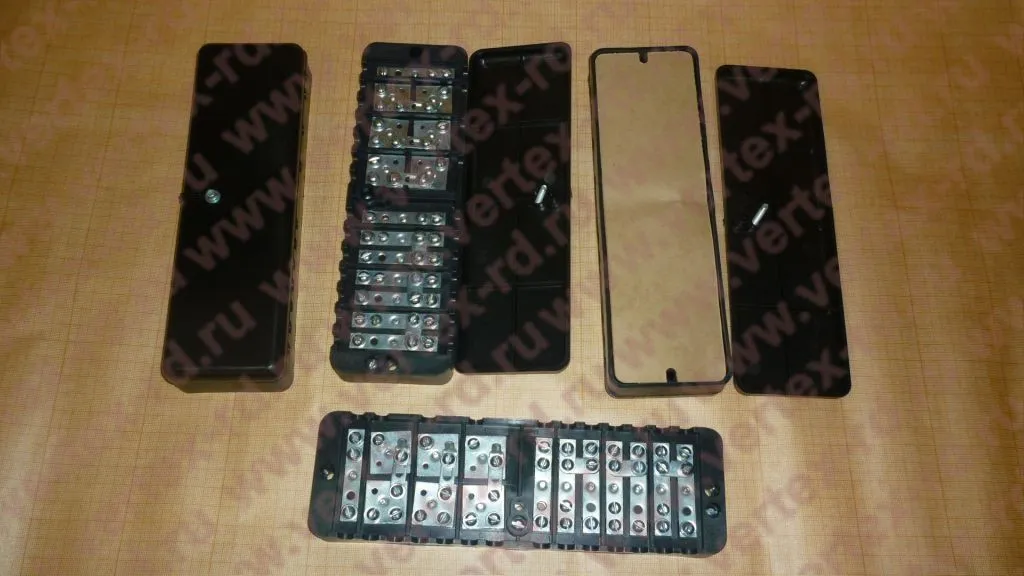

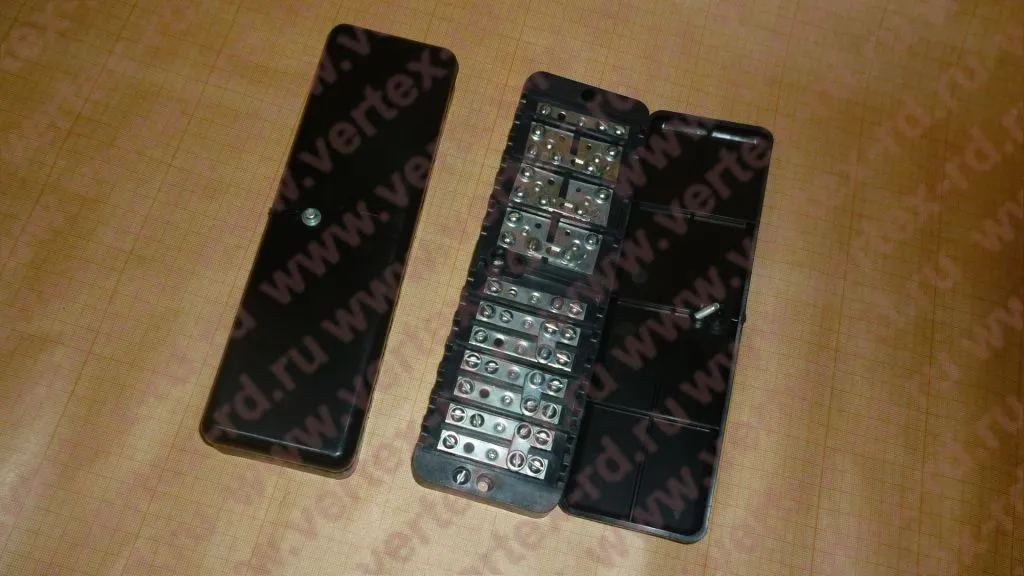

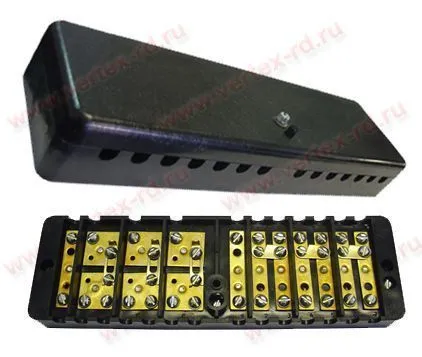

Коробка испытательная переходная

Наличие на складе: В наличии
Остаток на складе: 4750 шт.
Цена: Запросить цену

i Цена зависит от количества, поэтому запрашивайте цены с указанием количества

Добавить в корзину


Описание и технические параметры

Коробки испытательные переходные производства компании Вертекс г. Сарапул, цена 119 руб.  Мы производим только качественную продукцию.

Приглашаем к сотрудничеству региональных диллеров и оптовых покупателей, возможно изготовление продукции с логотипом диллера.

Назначение испытательной коробки

Трехфазные счетчики (электронные или индукционные) необходимо подключать через коробку испытательную переходную, в соответствии с  5 разделом “Правил Устройств Электроустановок".
Испытательная коробка обеспечивает закорачивание вторичных цепей внешних измерительных трансформаторов тока, включает эталонный счетчик для поверки без отключения нагрузки, а так же отключает фазные токовые цепи и цепи напряжения счетчика при его замене.

Технические характеристики

Габаритные размеры (мм) - 68х220х33
Масса (кг) - не более 0,4
Содержание цветных металлов (латунь Л-63)(кг) - не более 0,16
Максимальный диаметр подключаемого провода (мм) - не более 3,5
Крепление - двумя винтами М5
Гарантийный срок эксплуатации коробки (лет) - не менее  6

 Общие указания к применению

1. Вскрытие и пломбирование, монтаж и демонтаж испытательной коробки необходимо выполнять только уполномоченным лицам, согласно действующим правилам.
2. Испытательную коробку необходимо устанавливать в помещениях, которые обеспечивают температуру воздуха от -40 до 60°С и относительной влажностью не более 98% при 35°С.
  3. Схема подключения переходной испытательной коробки к трехфазной сети 3х220/380В (3х57,7/100В) 50 Гц и трехфазным счетчиком с трансформаторным включением токовых цепей.

Требования безопасности

1.. По требованиям безопасности коробка соответствует ГОСТ Р51.686.1-2000 (МЕК 60999-1-99). Класс защиты 2 по ГОСТ Р51350 (ч.1).
2. На контактах испытательной коробки возможно присутствие напряжения 380В.
2. Подключение и отключение коробки переходной испытательной, допускается производить только при соблюдения правилам безопасности по (ПУЭ раздел 5).
3. Подключение и отключение, монтаж и демонтаж счетчика и испытательной коробки могут производить только те лица, которые имеют допуск к электроустановкам с напряжением до 1000 В.




Мы предлагаем коробки испытательные переходные, нашего производства ( приглашаем к сотрудничеству дилеров )
В старой технической документации они могут упоминаться как:
Коробки испытательные КИ10, коробки ТВ6.672.112, переходные коробки КИ У3, коробки клеммные АППК-687228.001, испытательные клеммные колодки ИКК, колодки клеммные ЛИМГ 301591.009 ТУ, коробки переходные КИП или ИПК, коробки испытательные МОСЭНЕРГО, АНПК 687.228.001-04
