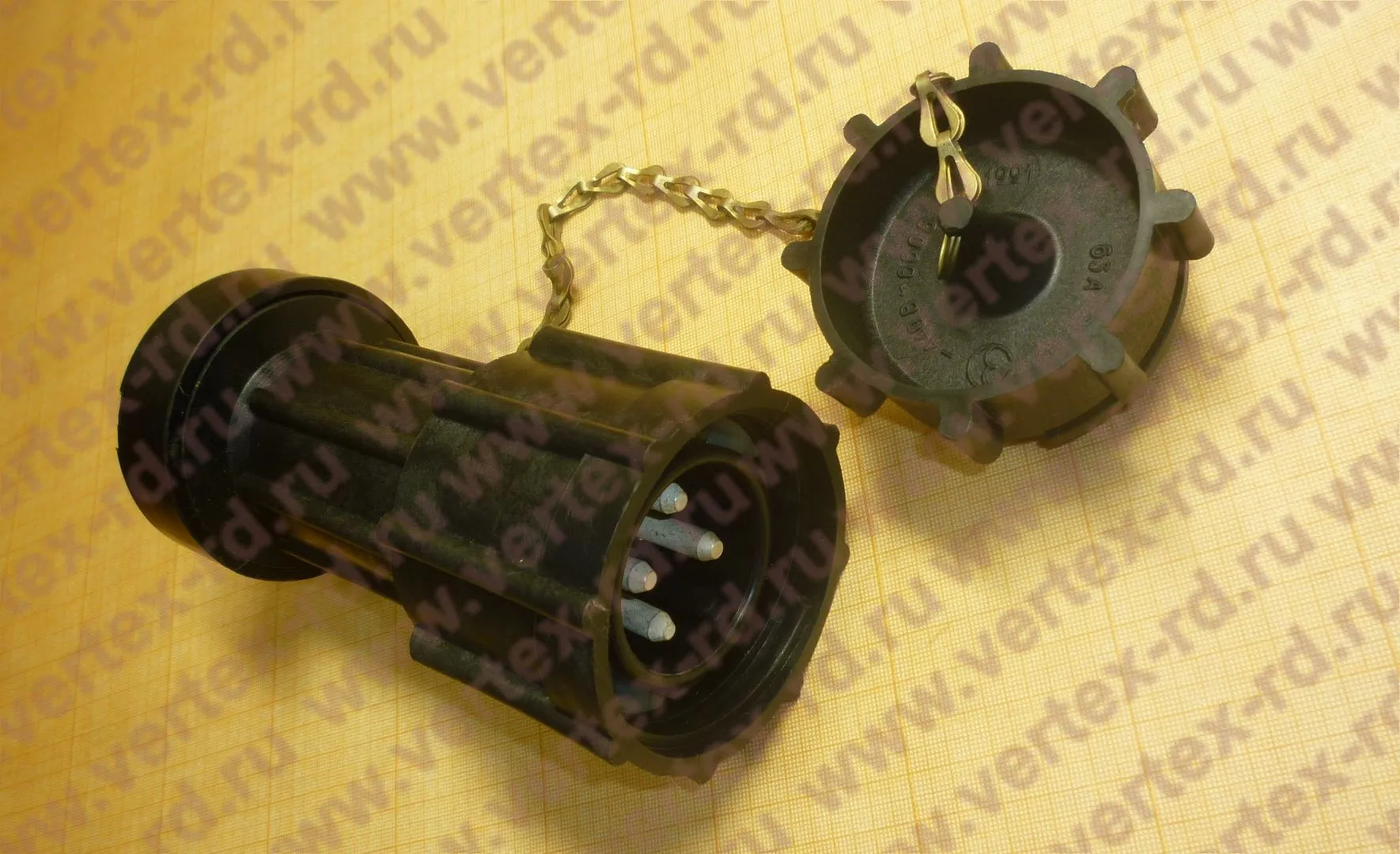

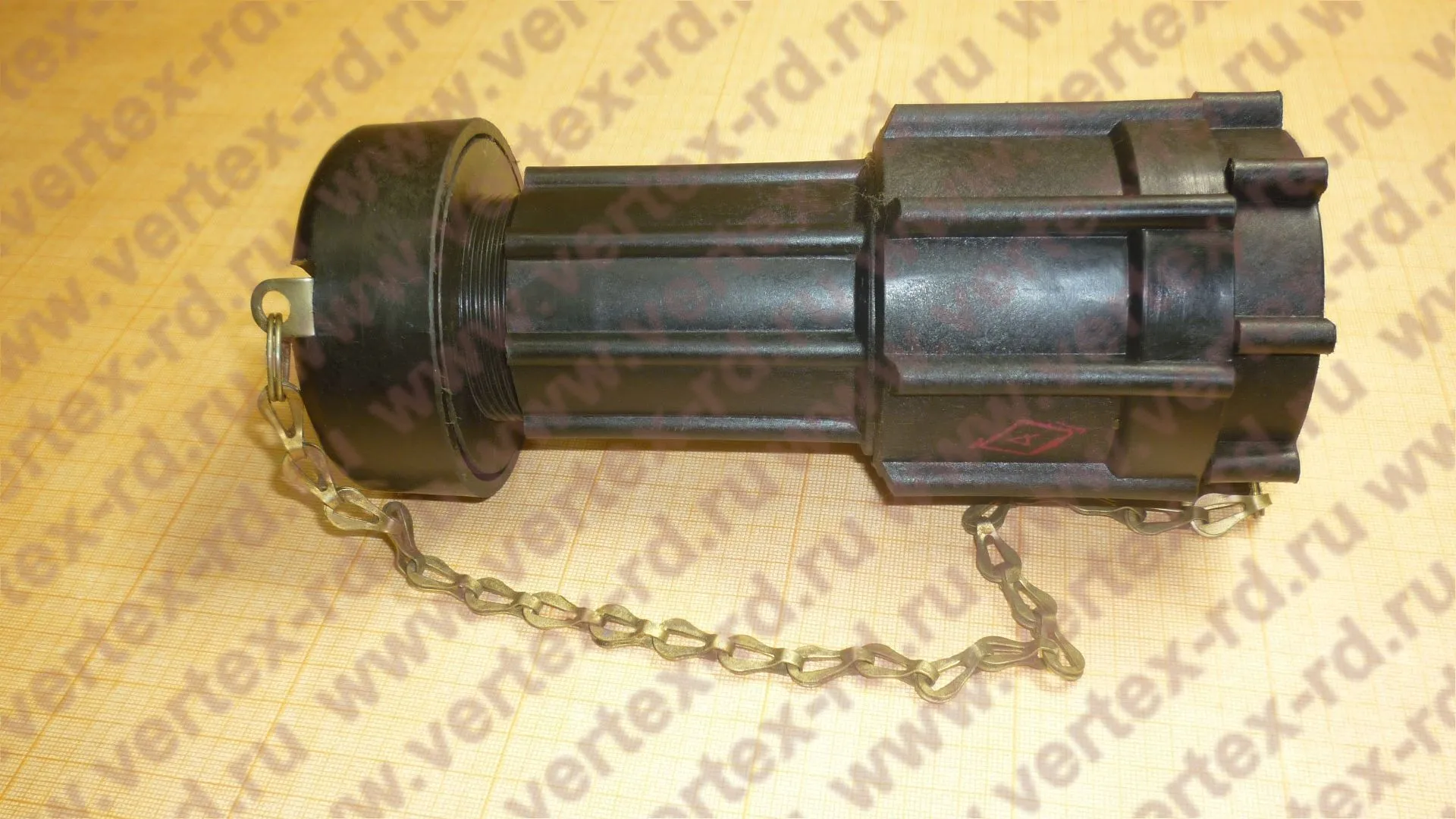

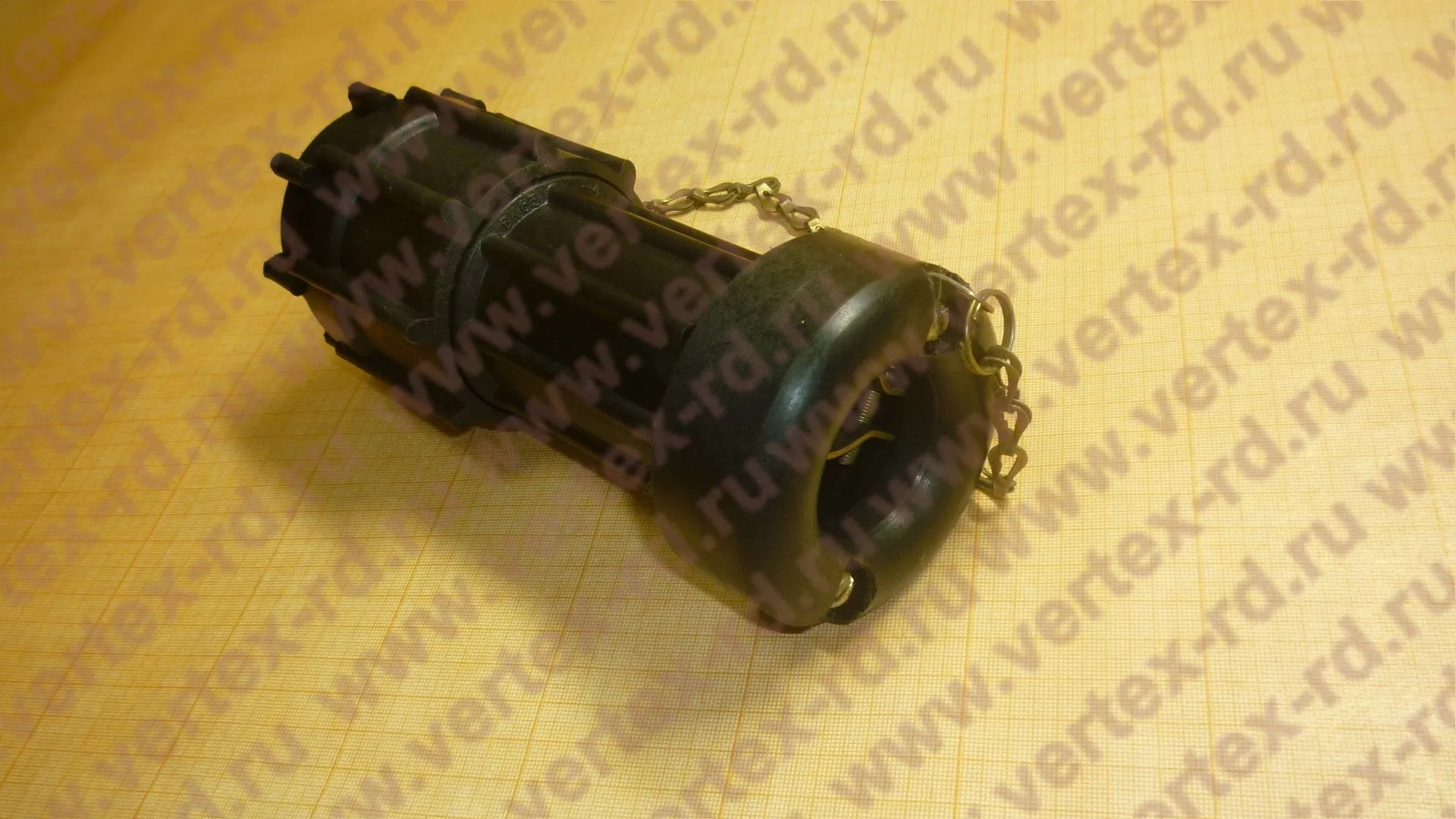

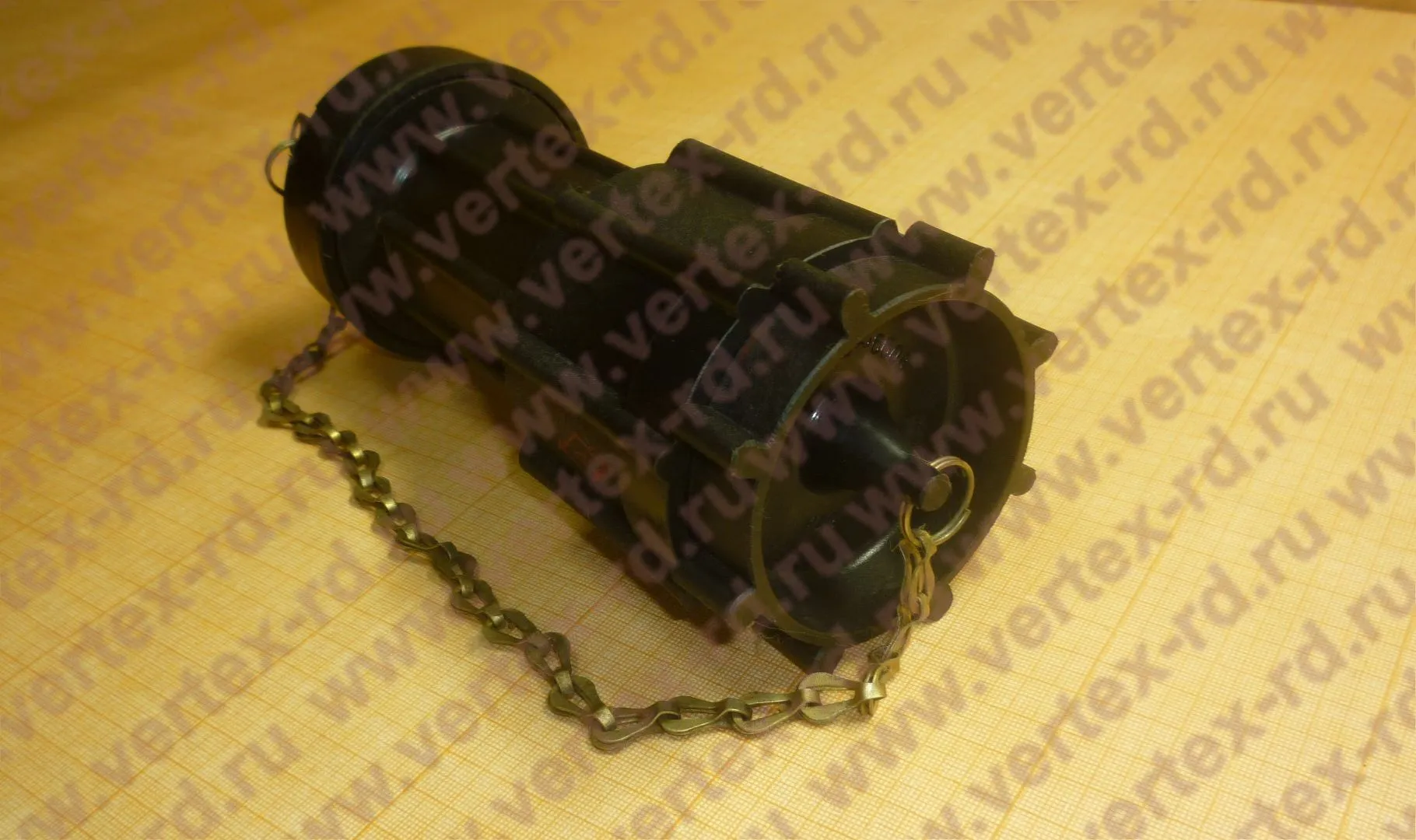

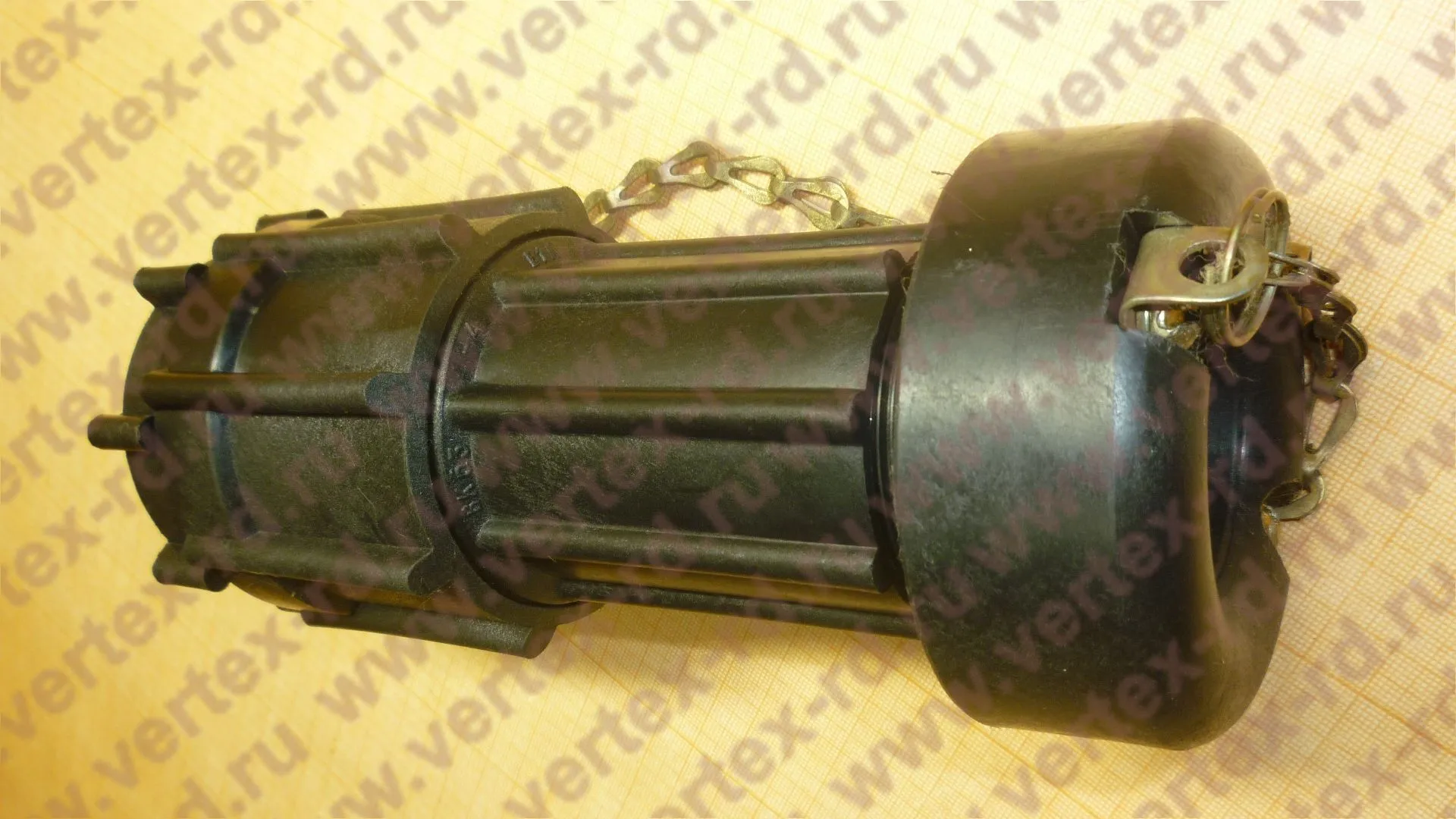

ВК63-4В1К

Вилка кабельная

Наличие на складе: В наличии
Остаток на складе: 71 шт.
Оптовая цена: Запросить цену

i Цена зависит от количества, поэтому запрашивайте цены с указанием количества

Добавить в корзину


Описание и технические параметры

Соединитель ВК63-4В1К, предназначен для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380В переменного и постоянного тока для 5-контактных соединителей, 660В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях:
   - переносные и панельные:
      - на токи 16, 25, 40, 63, 160 А - 4-контактные;
      - на токи 250, 400 А - 1-контактные;
      - на токи 16, 32, 63 А - 5-контактные.

Конструкция соединителя электрического силового ВК63-4В1К:
Разъем кабельного исполнения состоит из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъем панельного исполнения - из фланца крышки, механизма фиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» - «закрыто») четкая и ясно ощутимая операция.

Структура условного обозначения соединителя электрического силового ВК63-4В1К:
   - В - часть соединителя:
      - В - вилка,
      - Р - розетка;
   - К - исполнение по назначению:
      - К - кабельный (прямой),
      - П - стационарный (панельный);
   - 63 - номинальный ток, А;
   - 4 - число контактов;
   - В1 - климатическое исполнение и категория размещения по ГОСТ 15150;
   - К - условное обозначение модернизации соединителей:
      - М - обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта),
      - К - для четырех- и одноконтактных соединителей.

Условия эксплуатации соединителя электрического силового ВК63-4В1К:
1. Высота над уровнем моря до 2000м.
2. Температура окружающей среды от -60 до +50 С.
3. Относительная влажность воздуха 100% при температуре 35 С.
4. Степень защиты IP67 по ГОСТ 14255-69.
5. Соединители по способу защиты от поражения электрическим током соответствуют классу 1 по ГОСТ 12.2.007.0-75.
6. Соединение и разъединение соединителей производится только в обесточенном состоянии.
7. Соединители соответствуют требованиям ТУ 16-434.142-86.

Технические характеристики соединителя электрического силового ВК63-4В1К:
Номинальное напряжение, В:
   - для 5-ти контактных соединителей:
      - переменного тока - до 380,
      - постоянного тока - до 380;
   - для остальных исполнений:
      - переменного тока - до 660,
      - постоянного тока - до 440.
Номинальный ток, не более, А - 63.
Номинальная частота, Гц - 60.
Механическая износостойкость, циклов соединений-разъединений - 16000.
Гарантийный срок эксплуатации и минимальный срок службы 25 лет с заменой резинотехнических деталей через 15 лет.

Описание:
