РСГ32

Вилка

Наличие на складе: В наличии
Остаток на складе: 1 шт.
Оптовая цена: Запросить цену

i Цена зависит от количества, поэтому запрашивайте цены с указанием количества

Добавить в корзину


Описание и технические параметры

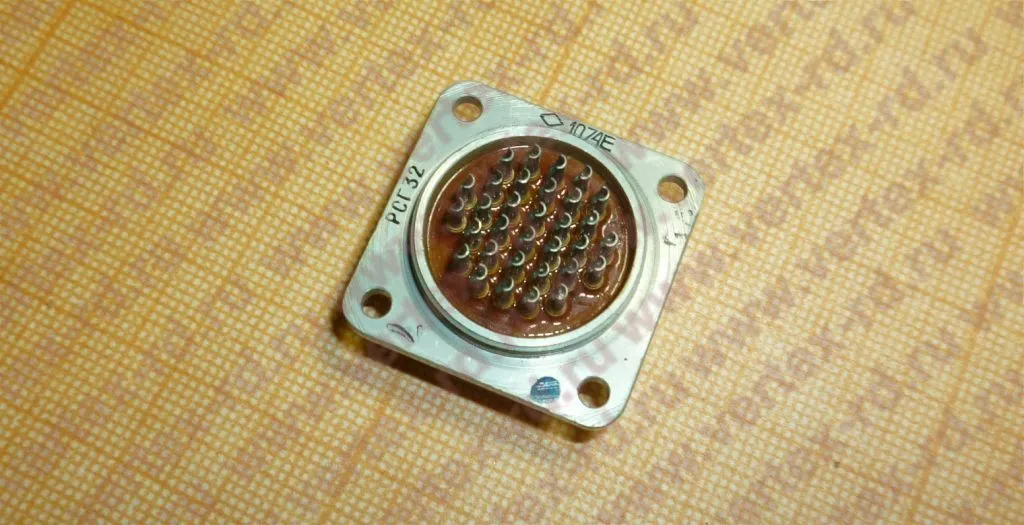

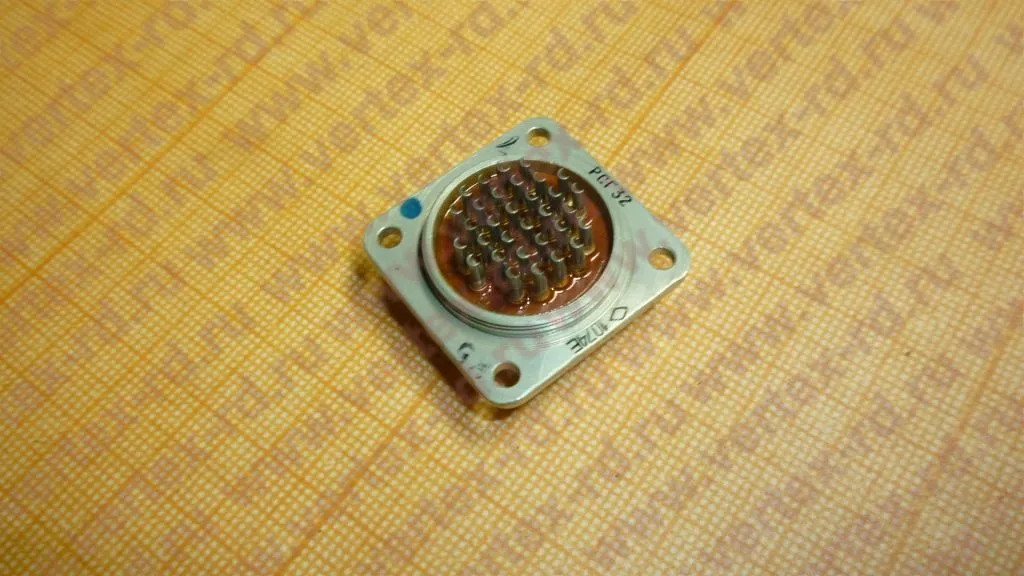

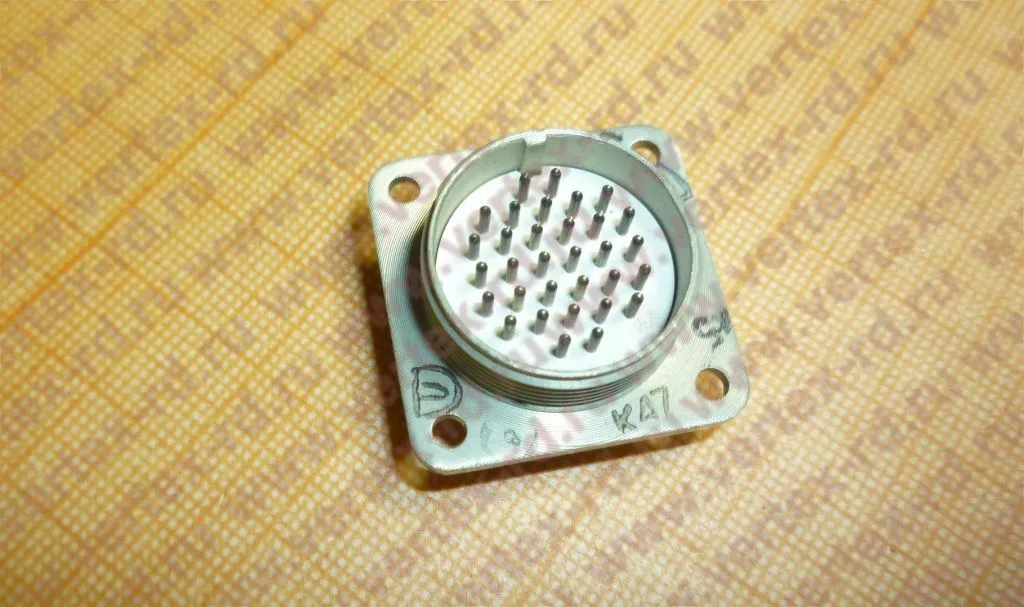

Соединитель РСГ32 (вилка) цилиндрический пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Состоит из герметичной или негерметичной приборной вилки и негерметичной розетки (блочной или кабельной). Сочленение может быть врубным либо резьбовым. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Изготавливаются с металлическим или пластмассовым кожухом или без кожуха, диаметр контактов соединителей - 1 мм. Изготавливаются для внутреннего монтажа во всеклиматическом исполнении, в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).

Структура условного обозначения соединителя РСГ32 (вилка):
   - РС - тип соединителя;
   - Г - герметичный;
   - 32 - количество контактов;
   - _ - вид соединения:
      - Б - врубное,
      - _ - резьбовое;
   - _ - покрытие контактов:
      - А - золото,
      - _ - серебро.

Условия эксплуатации соединителя РСГ32 (вилка):
1. Вибрация:
   - диапазон частот, Гц - от 1 до 5000;
   - ускорение м/с2 (g) - 147 (14,7).
2. Одиночные удары:
   - ускорение м/с2 (g) - 5000 (500).
3. Многократные удары:
   - ускорение м/с2 (g) - 5000 (500).
4. Температура окружающей среды, °С - от -60 до +85.
5. Пониженное атмосферное давление, Па (мм рт.ст.) - 1,3·10-4(10-6).

Технические характеристики соединителя РСГ32 (вилка):
Максимальное рабочее напряжение (амплитудное значение), не более, В - 200.
Максимальная токовая нагрузка на контакт, А - 4.
Рабочая токовая нагрузка на контакт, А - 1,9.
Сопротивление электрического контакта, не более, МОм - 5.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 1000.
Число сочленений-расчленений - 250.
Минимальная наработка, ч - 1000.
Минимальный срок сохраняемости, лет - 15.

Описание:

Вилка РСГ32.PDF Размер:80.87 КБ
