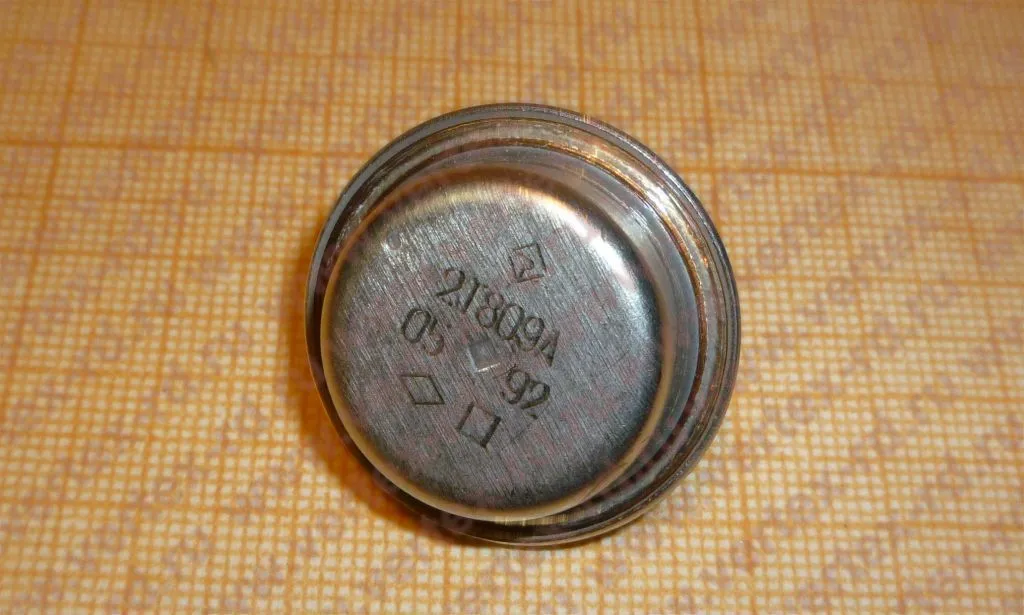

2Т809А Транзистор

Наличие на складе: В наличии
Остаток на складе: 85 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

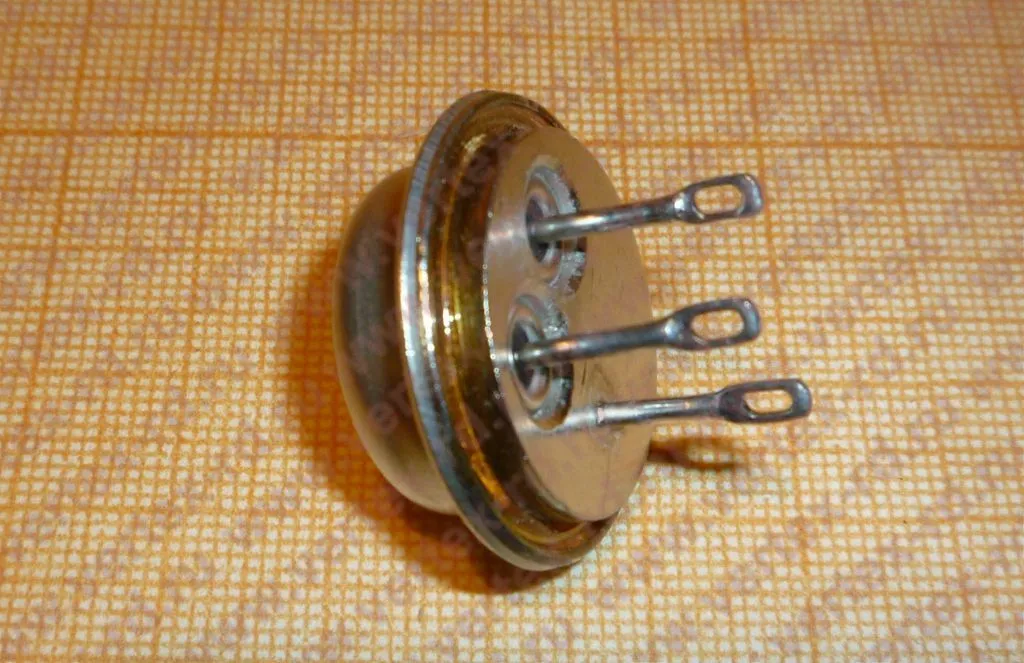

Транзистор 2Т809А кремниевый мезапланарный структуры n-p-n переключательный, применяется в переключающих и импульсных устройствах. Имеет металлический корпус со стеклянными изоляторами и жесткими выводами. Масса транзистора без накладного фланца не более 22 г. Масса накидного фланца не более 12 г. Тип корпуса: КТЮ-3-20.

Технические характеристики транзистора кремниевого мезапланарного переключательного 2Т809А:
Постоянная рассеиваемая мощность коллектора с теплоотводом, Вт – 40
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее, мГц – 5,1
Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер, В – 400
Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора, В – 4
Максимально допустимый постоянный ток коллектора, А – 3
Максимально допустимый импульсный ток коллектора, А – 5
Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер, мА – 3
Статический коэффициент передачи тока транзистора для схем с общим эмиттером – от 15 до 100
Емкость коллекторного перехода, не более, пФ – 270
Сопротивление насыщения между коллектором и эмиттером, не более, Ом – 0,75

Описание:

Транзистор 2Т809А.PDF Размер:71.74 КБ
