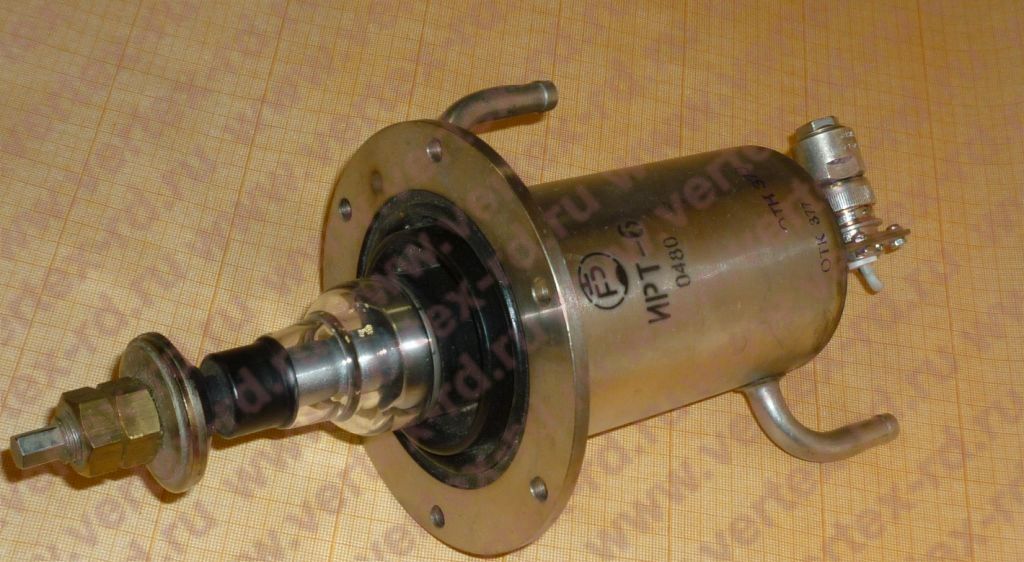

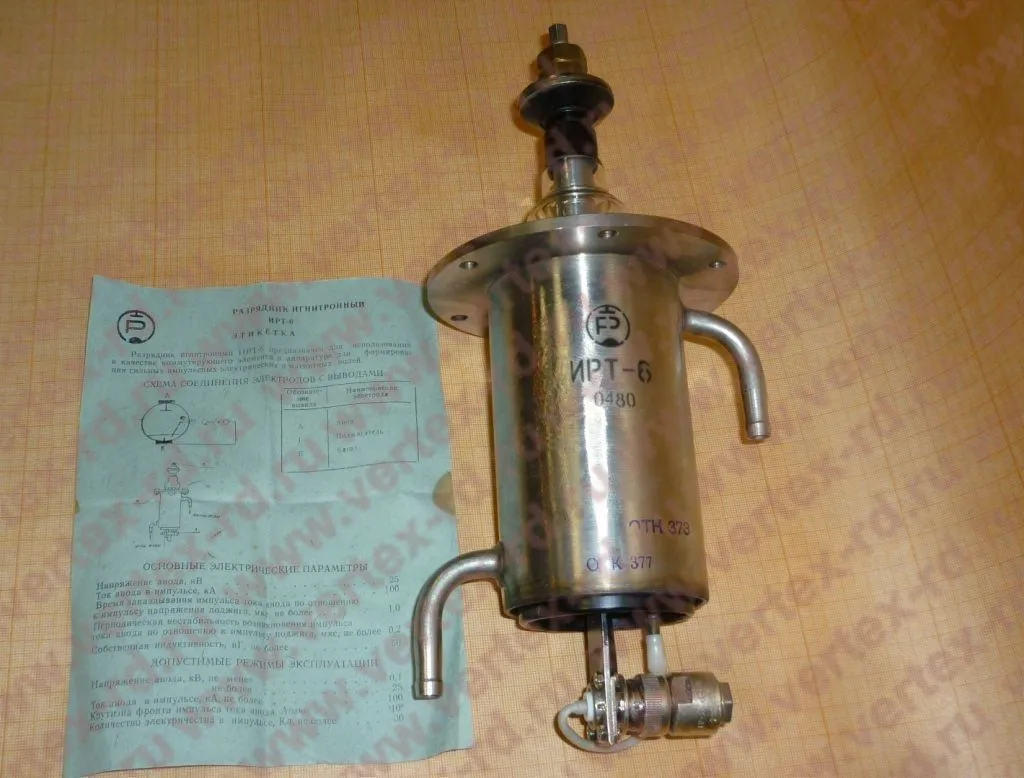

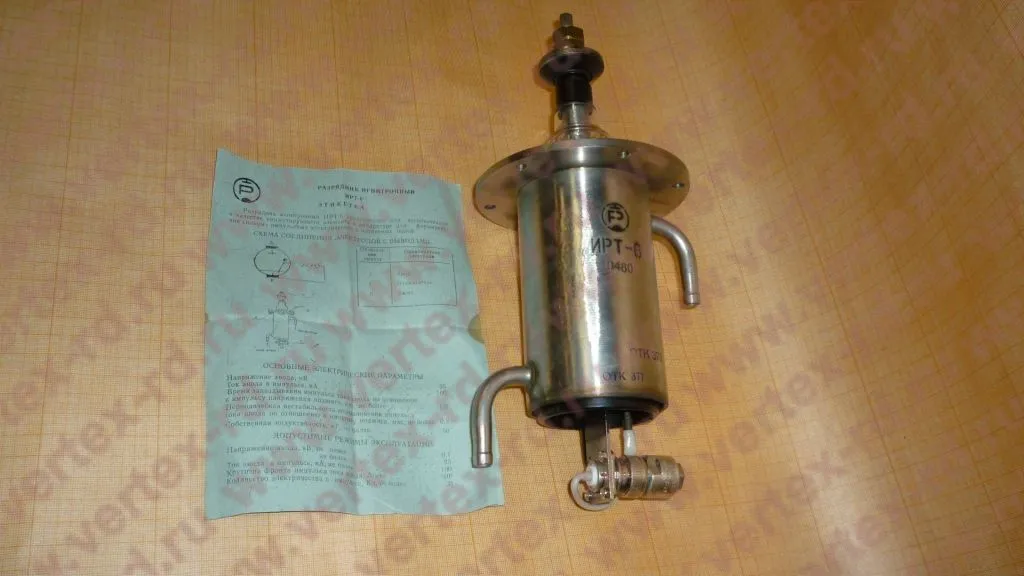

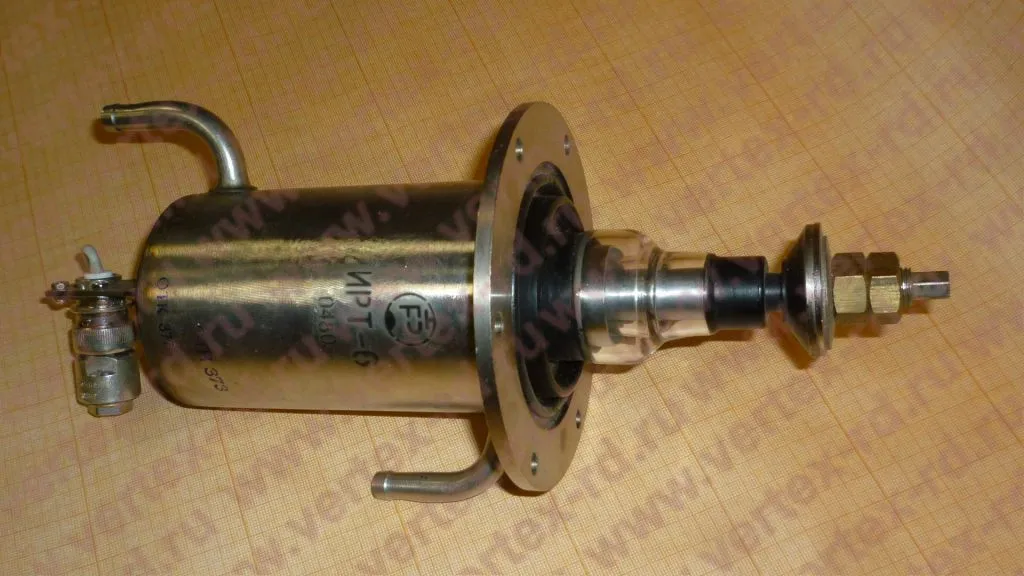

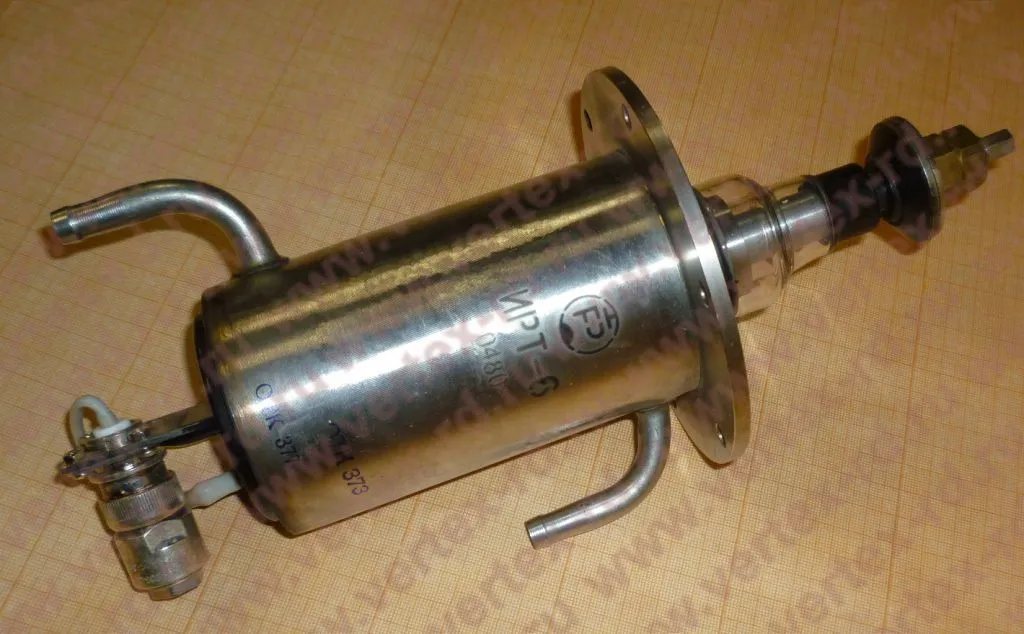

ИРТ-6 Игнитрон
Наличие на складе: | В наличии |
---|---|
Остаток на складе: | 12 шт. |
Оптовая цена: | Запросить цену |
Описание и технические параметры
ИРТ6 Разрядник игнитронный применяется в качестве коммутационного элемента в различной аппаратуре для создания сильных импульсных и магнитных полей. Охлаждение разрядника осуществляется с помощью воды.
Крепление прибора осуществляется через фланец, для обеспечения надежного электрического контакта.
Расположение проиводится анодом вверх. При длительном перерыве в работе разрядника или после хранения, необходимо проводить тренировку разрядника напряжением от 2кв до рабочего. Водяное охлаждение необходимо подавать ранее подачи напряжения, а отключение подачи воды проводить не ранее 10 минут, после снятия нагрузки.
Технические характеристики игнитрона ИРТ6:
Напряжение анода: 25кВ,
Ток анода в импульсе: 100кА,
Время запаздывания импульса тока анода по отношению к импульсу напряжения поджига, не более: 1,0мкс,
Собственная индуктивность, не более: 50нГ.
Допустимые режимы эсплуатации:
Напряжение анода: не менее 0,1кВ,
Напряжение анода: не более 25кВ,
Ток анода в импульсе, не более: 100кА,
Частота следования импульсов:
При Q=6Кл, не более: 10 имп/мин,
При Q=30Кл, не более: 2 имп/мин,
Параметры импульса поджига:
Амплитуда напряжения, не более: 2000В,
Амплитуда тока, не менее: 200А,
Амплитуда тока, не более: 300А,
Температура входящей воды: +25...+35С,
Расход воды, не менее: 1литр/мин,
