КМ155АГ3 Микросхема

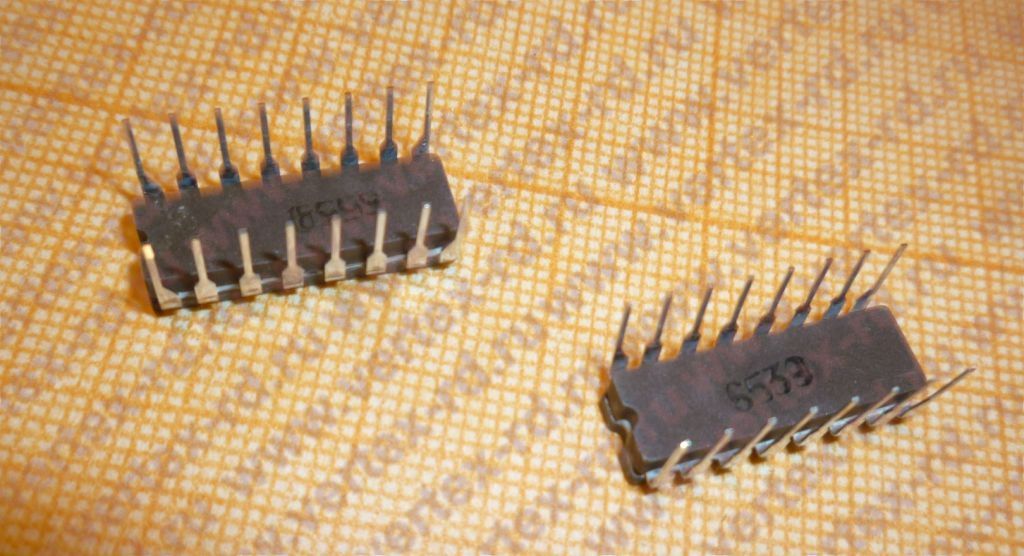

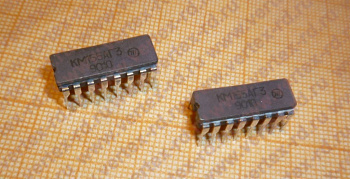

Микросхема КМ155АГ3, представляет собой сдвоенный одновибратор с повторным запуском. Содержат 156 интегральных элементов. Корпус типа 201.16-5. Масса не более 2,5г.

Структура условного обозначения микросхемы КМ155АГ3:
   - К – категория качества:
      - _ – интегральная схема для спецназначения (приемка "5");
      - К – интегральная схема с приемкой ОТК для широкого применения (приемка "1");
      - ОС – интегральная схема особого качества для спецназначения (отдельные ТУ);
      - ОСМ – особого качества для спецназначения (приемка "5" + дополнение)
      - ОСД – интегральная схема особо надежная для спецназначения (приемка "5" + дополнение, ранее обозначались буквой "Н" в конце типономинала);
   - М – материал корпуса:
      - А – пластмассовый планарный корпус (четвертого типа);
      - Е – металлополимерный корпус с параллельным двухрядным расположением выводов (второго типа);
      - И – стеклокерамический планарный корпус (четвертого типа);
      - М – метталокерамический, керамический или стеклокерамический корпус с параллельным двухрядным расположением выводов (второго типа);
      - Н – кристаллоноситель (безвыводной);
      - Р – пластмассовый корпус с параллельным двухрядным расположением выводов (второго типа);
      - С – стеклокерамический корпус с двухрядным расположением выводов;
      - Ф – микрокорпус;
   - 1 – тип исполнения:
      - 1, 5, 6, 7, 9 – полупроводниковые микросхемы;
      - 2, 4, 8 – гибридные микросхемы;
      - 3 – прочие микросхемы (пленочные, керамические и т.д.);
   - 55 – номер серии: номер разработки конкретного типа исполнения, две (от 00 до 99) или три (от 000 до 999) цифры;
   - АГ – обозначение подгруппы и вида функционального назначения, две буквы:
      - А – формирователи:
         - АГ – импульсов прямоугольной формы;
   - 3 – номер разработки микросхемы определенного функционального назначения в конкретной серии, одна или две цифры.

Общие рекомендации по применению микросхем серии КМ155:
Температура пайки  235±5°С, продолжительность пайки (2±0,5) с, расстояние от нижней плоскости корпуса до места пайки не менее 1мм. Температура пайки при автоматизированной сборке не более 265°С, продолжительность пайки не более 4с. Допустимое значение статического потенциала 200В.
Не рекомендуется проведение каких-либо электрических сигналов (в том числе шин "питание" и "корпус") к неиспользуемым выводам микросхем. При ремонте аппаратуры замену микросхем необходимо производить при отключенных источниках питания.
Допускается напряжение на входе микросхемы не менее 0,4В и напряжение на выходе не менее 0,3В.
Свободные входы микросхем, не используемые согласно электрической схеме аппаратуры, должны быть подключены к источнику напряжения 5В±10% через резистор с сопротивлением 1кОм. Одновременно подключается 20 входов.
Для случайных помеховых сигналов, превышающих по амплитуде нормы ТУ, для случаев кратковременных нарушений стабилизации питающих напряжений допускается кратковременное воздействие напряжения питания 7В.

Предельно допустимые режимы эксплуатации микросхем серии КМ155:
Напряжение питания, В – от 4,75 до 5,25.
Входное напряжение низкого уровня, не более, В – 0,4.
Входное напряжение высокого уровня, не менее, В – 2,4.
Входной ток низкого уровня, не более, мА – 16;
   - К155ЛЕ5, КМ155ЛЕ5, К155ЛЕ6, КМ155ЛЕ6 – 48.
Выходной ток высокого уровня, не более, мА – -0,8;
   - К155ЛЕ6, КМ155ЛЕ6 при U_он=2В – -42,4.
Ток нагрузки для К155РУ5, не более, мА – 20.
Емкость нагрузки, не более, пФ – 15.
Длительность фронта и среза входного импульса, не более, нс – 150.
Температура окружающей среды, °С – от -45 до +85.

Рекомендации по применению микросхемы КМ155АГ3:
Внешние резисторы (от 5 до 25 кОм) и конденсатор (величина не ограничена) необходимо подключать непосредственно к выводам 6, 7, 14, 15. Емкость монтажа для выводов 7 и 15 не более 50пФ.
Длительность импульсов входных сигналов должна быть не менее 40 нс. Длительность входного импульса определяется значением номиналов внешних резистора R_ВН и конденсатора C_ВН. Если внешняя емкость больше 1000пФ, то длительность выходного импульса определяется по формуле:

t=28*C_ВН(R_ВН+700ОМ).

Время между повторным запускающим импульсом в режиме повторного сигнала и задним фронтом выходного импульса определяется по формуле t1=t+t_PHL, где t_PHL - время задержки распространения при включении.
В режиме повторного запуска минимальная длительность между запускающими фронтами определяется по формуле:

t_min=0,22C_ВН.

Технические характеристики микросхемы КМ155АГ3:
Номинальное напряжение питания, В – 5±5%.
Выходное напряжение низкого уровня, не более, В – 0,4.
Выходное напряжение высокого уровня, не менее, В – 2,4.
Входной ток низкого уровня, не более, мА:
   - по информационным входам 1, 2, 9, 10 – -1,6;
   - по входам установки нуля 3, 11 – -3,2.
Входной ток высокого уровня, не более, мА:
   - по информационным входам 1, 2, 9, 10 – 0,04;
   - по входам установки нуля 3, 11 – 0,08.
Входной пробивной ток, не более, мА – 1.
Ток короткого замыкания, мА – от -10 до -40.
Ток потребления, не более, мА – 66.
Потребляемая мощность, не более, мВт – 346,5.
Время задержки распространения при включении, не более, нс:
   - по информационным входам 1, 9 – 40;
   - по входам 2, 10 – 36;
   - по входам установки нуля 3, 11 – 27.
Время задержки распространения при выключении, не более, нс:
   - по информационным входам 1, 9 – 33;
   - по входам 2, 10 – 28;
   - по входам установки нуля 3, 11 – 40.
Минимальная длительность импульса на выходе (C_ВН=0), не более, нс – 65.
Длительность импульса на выходе (C_ВН=1000пФ), мкс – от 2,76 до 3,37.
Емкость нагрузки, не более, пФ – 200.
