КР590КН4 Микросхема

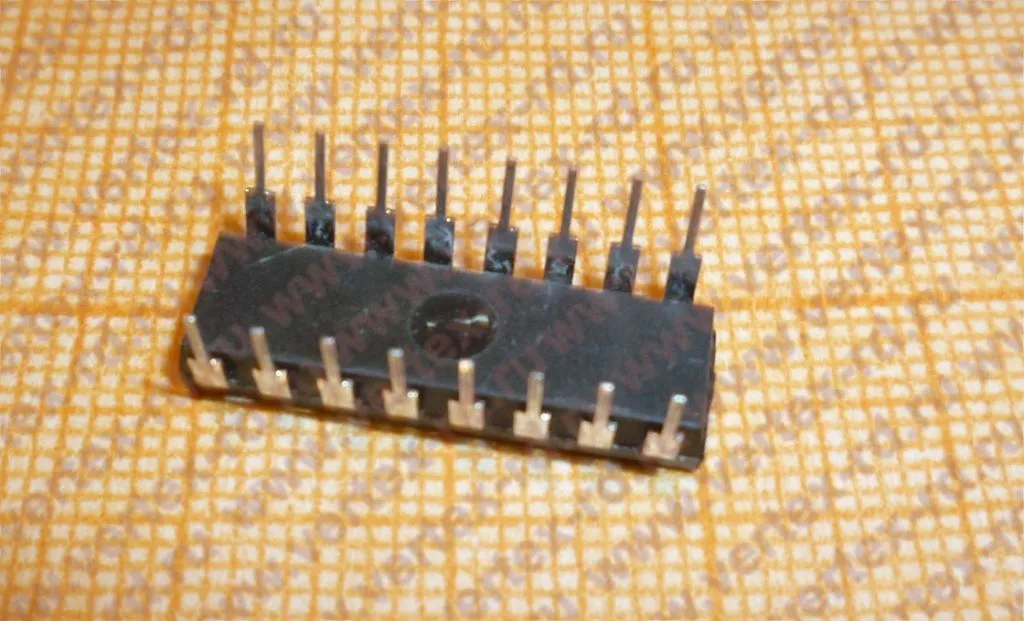

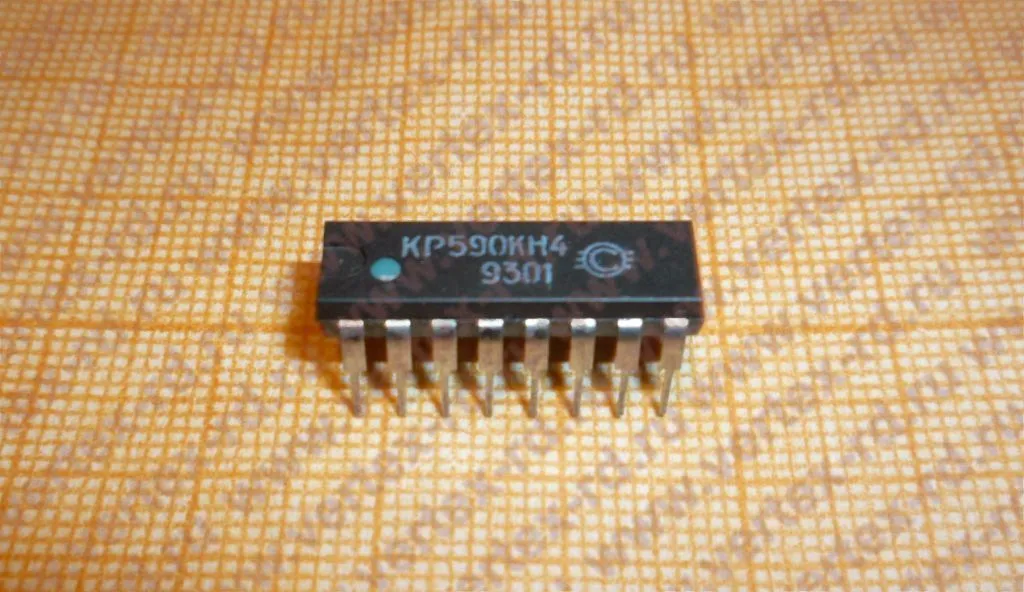

Микросхема КР590КН4, представляет собой четырехканальный аналоговый ключ со схемой управления (однополюсное переключение, SPDT) и предназначена для коммутации цифровых и аналоговых сигналов в системах сбора и обработки информации, АЦП и ЦАП. Каждая пара ключей имеет свою схему управления. Совместима со схемами ТТЛ. Содержит 76 интегральных элементов. Корпус типа 238.16-2. Масса не более 2г.

Структура условного обозначения микросхемы КР590КН4:
   - К – категория качества:
      - _ – интегральная схема для спецназначения (приемка "5");
      - К – интегральная схема с приемкой ОТК для широкого применения (приемка "1");
      - ОС – интегральная схема особого качества для спецназначения (отдельные ТУ);
      - ОСМ – особого качества для спецназначения (приемка "5" + дополнение)
      - ОСД – интегральная схема особо надежная для спецназначения (приемка "5" + дополнение, ранее обозначались буквой "Н" в конце типономинала);
   - Р – материал корпуса:
      - А – пластмассовый планарный корпус (четвертого типа);
      - Е – металлополимерный корпус с параллельным двухрядным расположением выводов (второго типа);
      - И – стеклокерамический планарный корпус (четвертого типа);
      - М – метталокерамический, керамический или стеклокерамический корпус с параллельным двухрядным расположением выводов (второго типа);
      - Н – кристаллоноситель (безвыводной);
      - Р – пластмассовый корпус с параллельным двухрядным расположением выводов (второго типа);
      - С – стеклокерамический корпус с двухрядным расположением выводов;
      - Ф – микрокорпус;
   - 5 – тип исполнения:
      - 1, 5, 6, 7, 9 – полупроводниковые микросхемы;
      - 2, 4, 8 – гибридные микросхемы;
      - 3 – прочие микросхемы (пленочные, керамические и т.д.);
   - 90 – номер серии: номер разработки конкретного типа исполнения, две (от 00 до 99) или три (от 000 до 999) цифры;
   - КН – обозначение подгруппы и вида функционального назначения, две буквы:
      - К – коммутаторы и ключи:
         - КН – напряжения;
   - 4 – номер разработки микросхемы определенного функционального назначения в конкретной серии, одна или две цифры.

Технические характеристики микросхемы КР590КН4:
Номинальное напряжение питания, В – ±15±10%.
Ток потребления при низком уровне управляющего напряжения (U⁰_УПР = от 0В до 0,8В), не более, мкА:
   - от источника питания U_П – 50;
   - от источника питания -U_П – 5.
Ток потребления при высоком уровне управляющего напряжения (U¹_УПР = от 4В до U_П), не более, мкА:
   - от источника питания U_П – 200;
   - от источника питания – U_П - 5.
Ток утечки аналогового входа (выхода), не более, нА - 70.
Входной ток низкого уровня при U⁰_УПР = от 0В до 0,8В, не более, мкА - 0,2.
Входной ток высокого уровня при U¹_УПР = от 4В до U_П1, не более, мкА - 0,2.
Время включения (при R_Н=10кОм; C_Н=40пФ), не более, нс:
   - по выводам 9, 16 – 150;
   - по выводам 4, 5 – 300.
Сопротивление в открытом состоянии при I_КОМ=1мА, не более, Ом – 75.
Емкость аналогового входа (выхода) при f_К=1МГц, пФ – 10.
Емкость управляющего входа, пФ – 7.
Емкость между аналоговым выходом и аналоговым входом, пФ – 1.

Предельно допустимые режимы эксплуатации микросхемы КР590КН4:
Напряжение питания, В:
   - U_П – от 9 до 16,7;
   - -U_П – от -16,7 до -9.
Управляющее напряжение, В:
   - низкого уровня – от 0 до 0,8;
   - высокого уровня – от 4 до 16,5.
Коммутируемое напряжение, В – от -15 до 15.
Максимальный коммутируемый ток, мА – 20.
Температура окружающей среды, °C – от -45 до +70.
