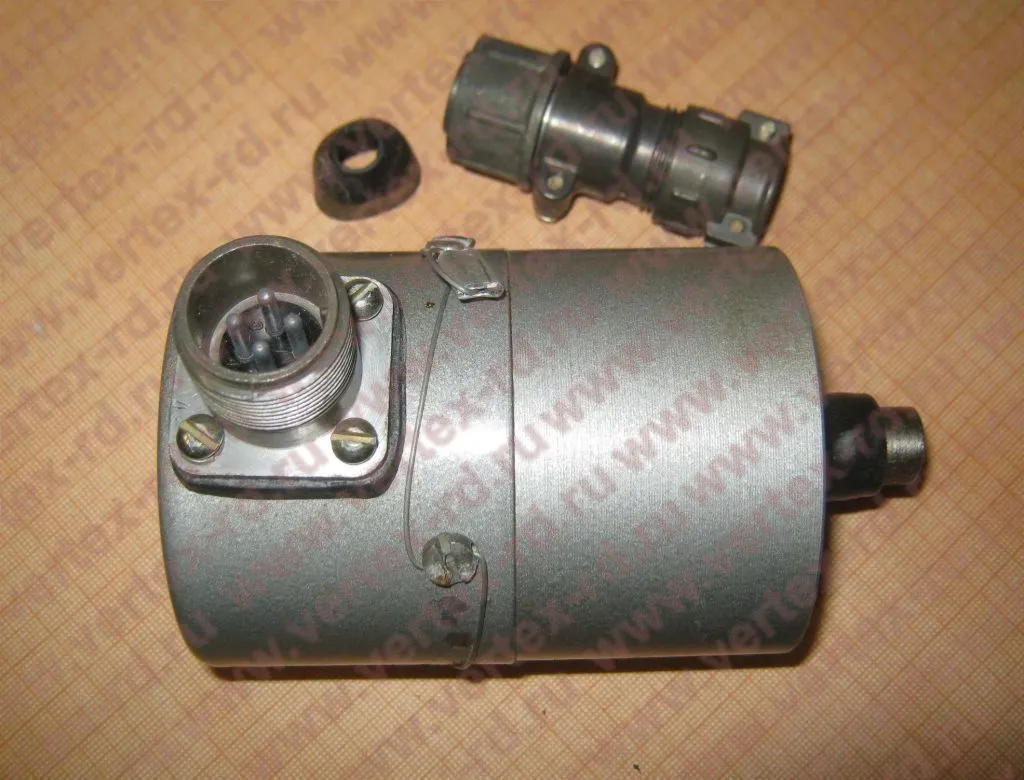

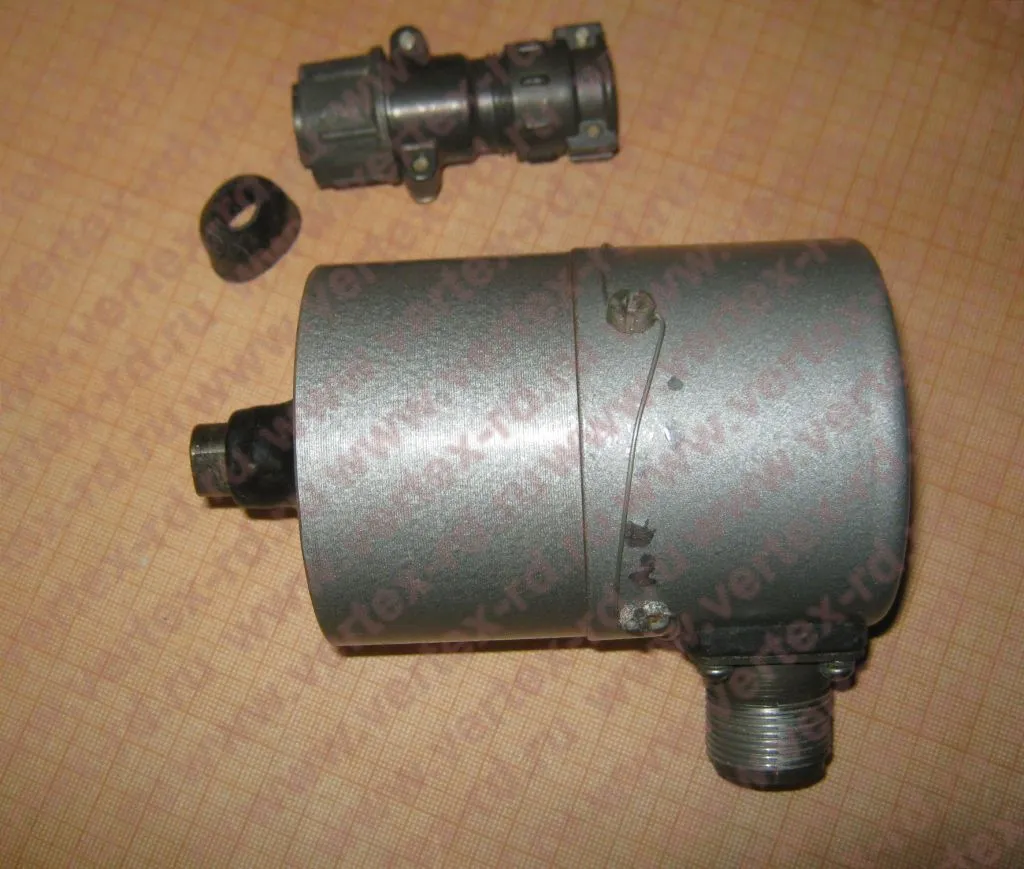

СУ-1-24 ВМН стоп-устройство

Наличие на складе: В наличии
Остаток на складе: 7 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

СТОП-УСТРОЙСТВО СУ-1-24 ВМН

СУ-1, СУ-1М, СУ-3 ТУ 25-02.1771-75 стоп — устройство применяют в качестве исполнительных устройств в системах аварийной остановки дизелей. Стоп устройство предназначено для перекрытия всасывающего коллектора или перемещения органа топливоподачи в положение «Стоп» при подаче электрического управляющего сигнала. Стоп устройство применяется как исполнительные механизмы в машиностроении, судостроении, молочной, мясной промышленности, оросительных системах, компрессоростроении.

Стоп-устройство представляет собой механизм, состоящий из основного электромагнита, микропереключателя, защитного колпака с разъёмом или сальником.
Стоп-устройство СУ-3 имеет автоматическую защелку для фиксации в положении «Стоп».
Сброс защёлки осуществляется как дистанционно, так и вручную.

  • СУ-1М-12 ВМН, СУ-1М-24 ВМН, СУ-1-12 ВМН, СУ-1-24 ВМН – со штепсельным разъемом и микровыключателем;
  • СУ-1М-12 ВН, СУ-1М-24 ВН, СУ-1-12 ВН, СУ-1-24 ВН – со штепсельным разъемом без микровыключателя.
  • СУ-3-24 ВМН – со штепсельным разъемом и микровыключателем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

НАЗВАНИЕ ПАРАМЕТРОВ СУ-1М СУ-3 СУ-1
Тяговое усилие, кгс 3(5) 10 3(5)
Рабочий ход, мм 10 10 10
Номинал. напряжение, В 12(24) 24 12(24)
Время срабатывания, с 0,15 0,2 0,15
Масса, кг 1,1 3,0 2,0
Габаритные размеры, мм 130х136х54 180х146х72 120х146х72

Присоединительные размеры СУ-1, СУ-3 – 6 отв. М8-7Н на Ø50 мм.
Монтаж стоп-устройств СУ-1, СУ-3 осуществляется через шесть отверстий М8 на 50мм, или произвольным хомутом за корпус изделия. Монтаж стоп-устройств СУ-1М осуществляется по резьбовому выступу М22х1,5.
Гарантийный срок эксплуатации устанавливается 8000 часов в течение 36 месяцев со дня ввода стоп-устройств в эксплуатацию.
