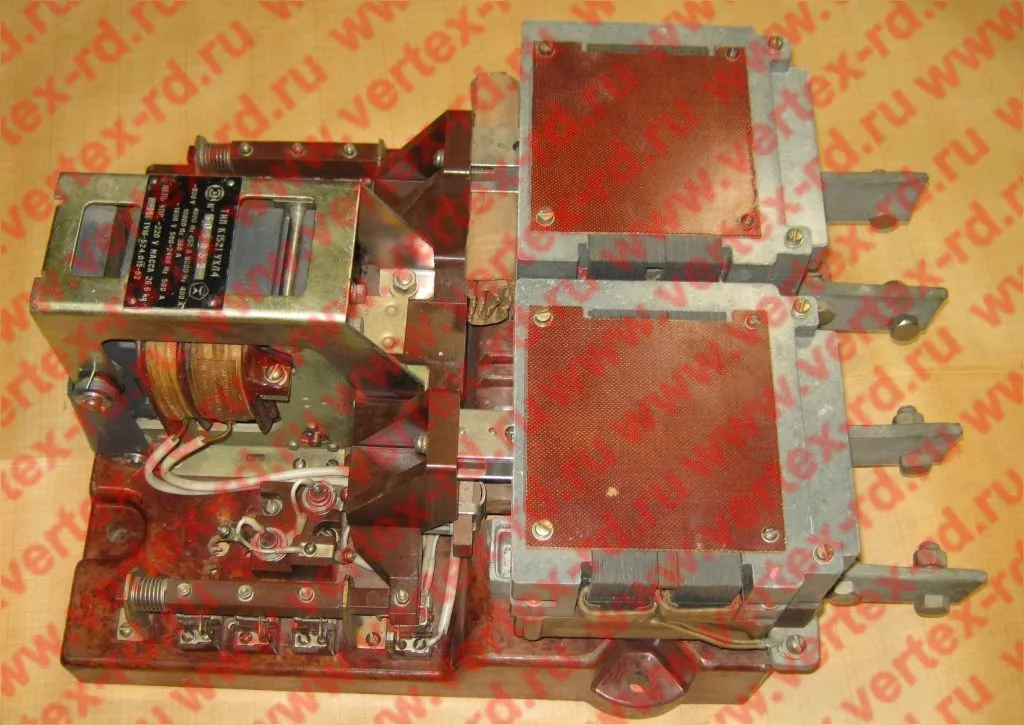

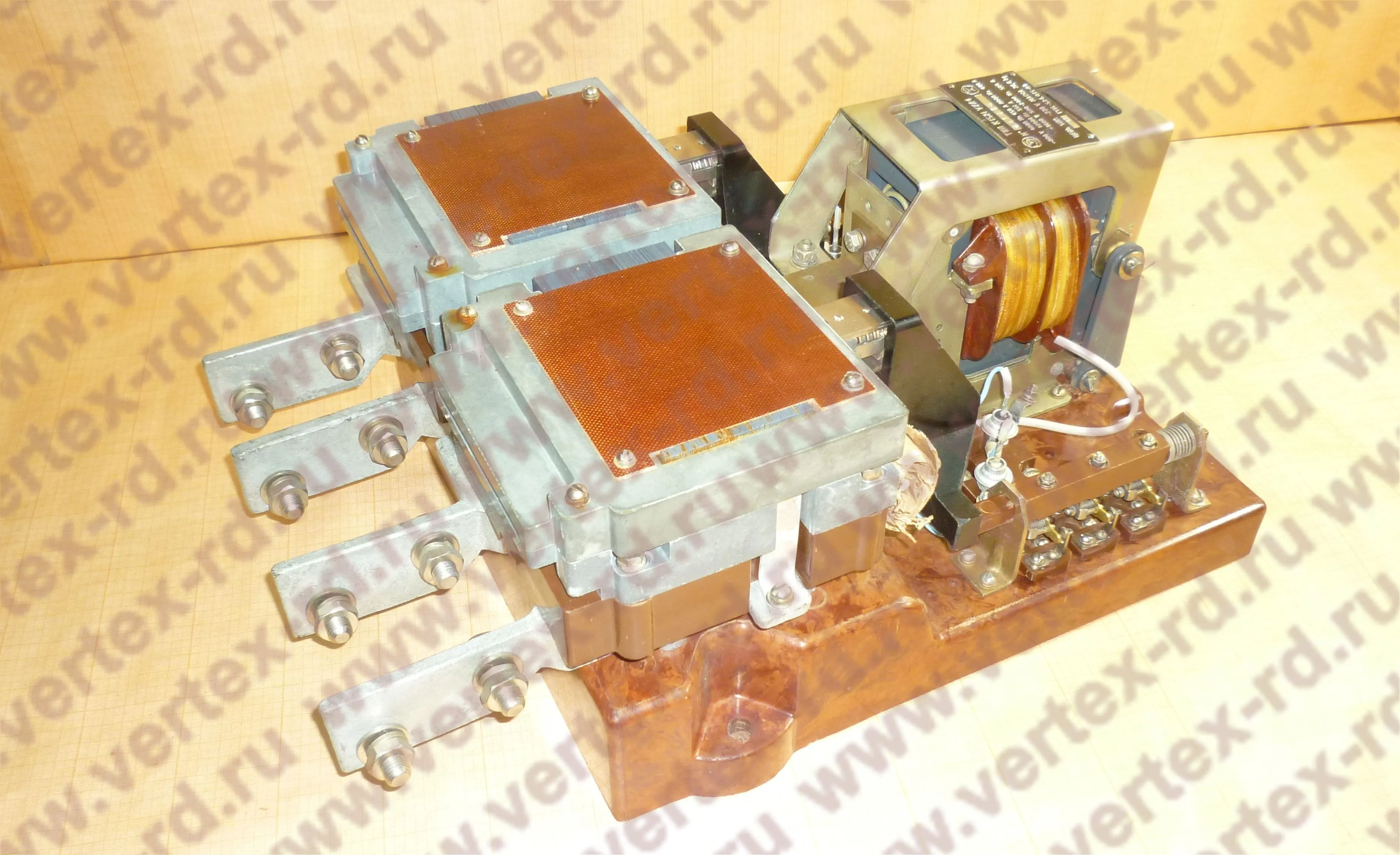

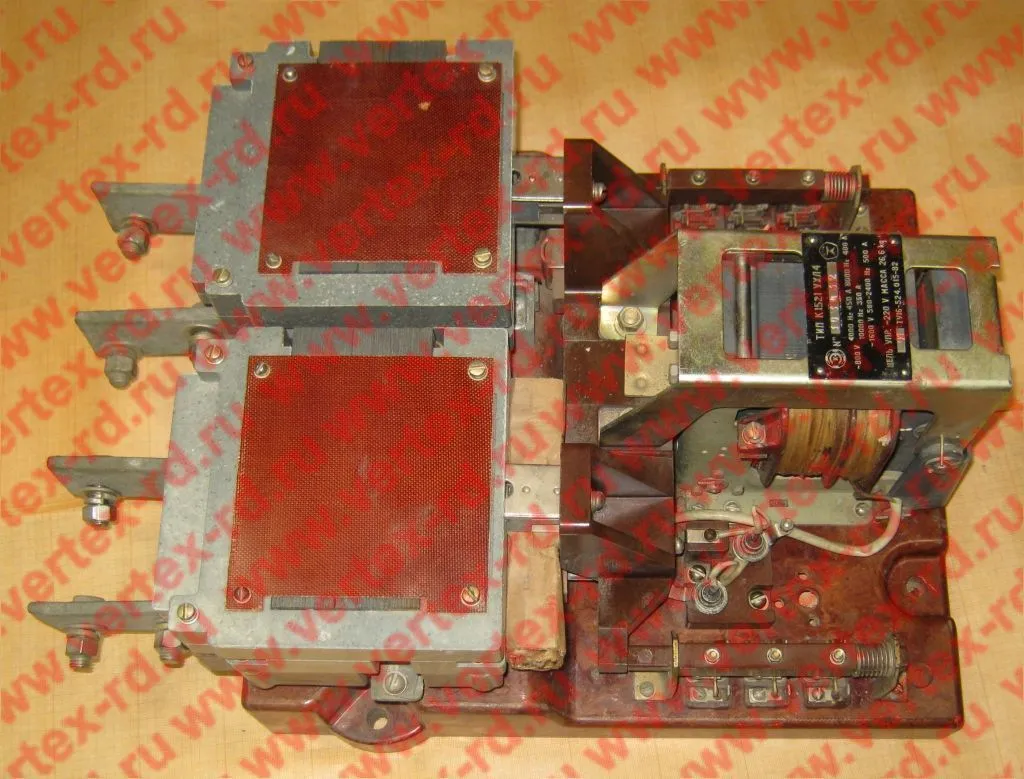

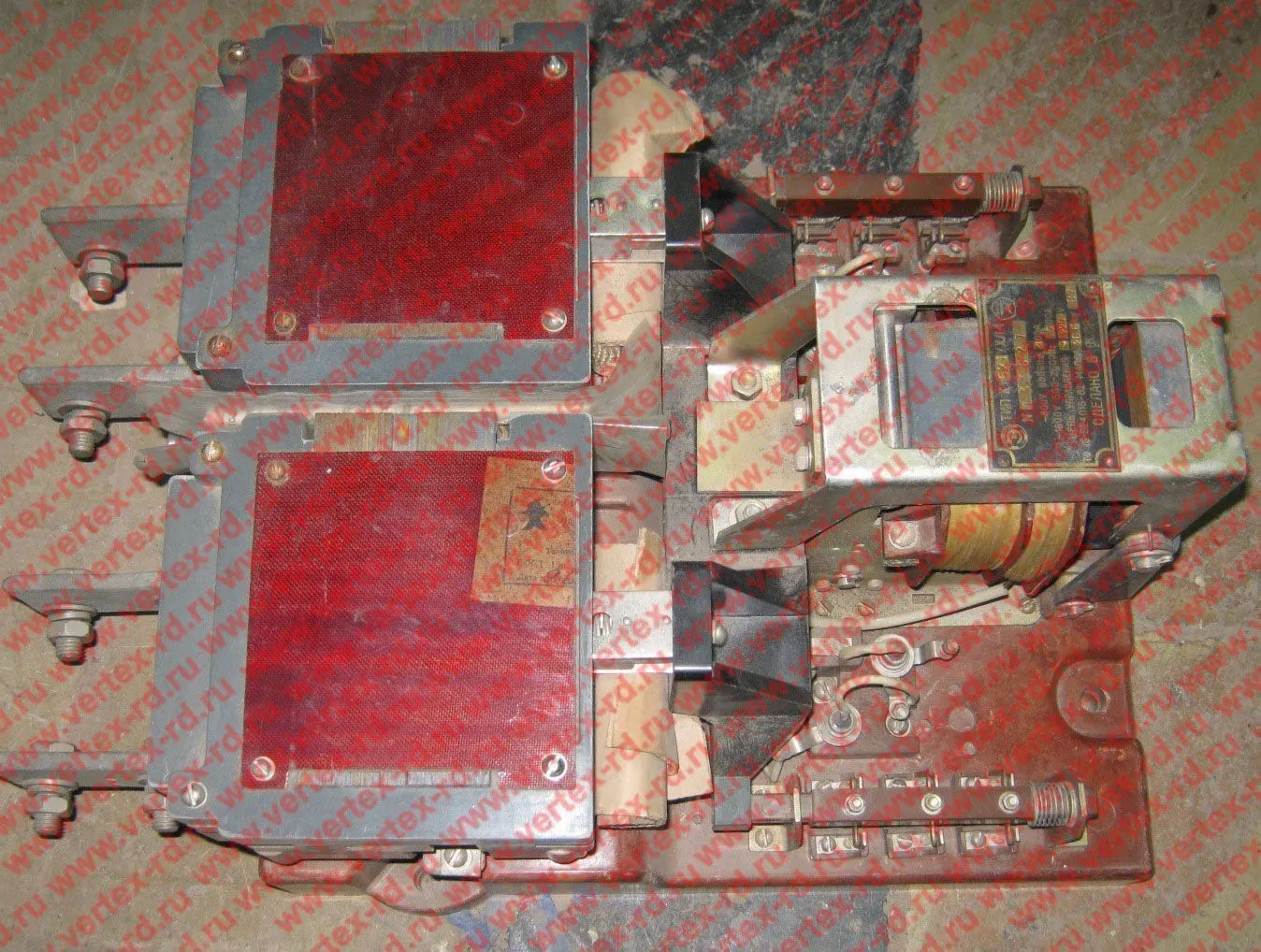

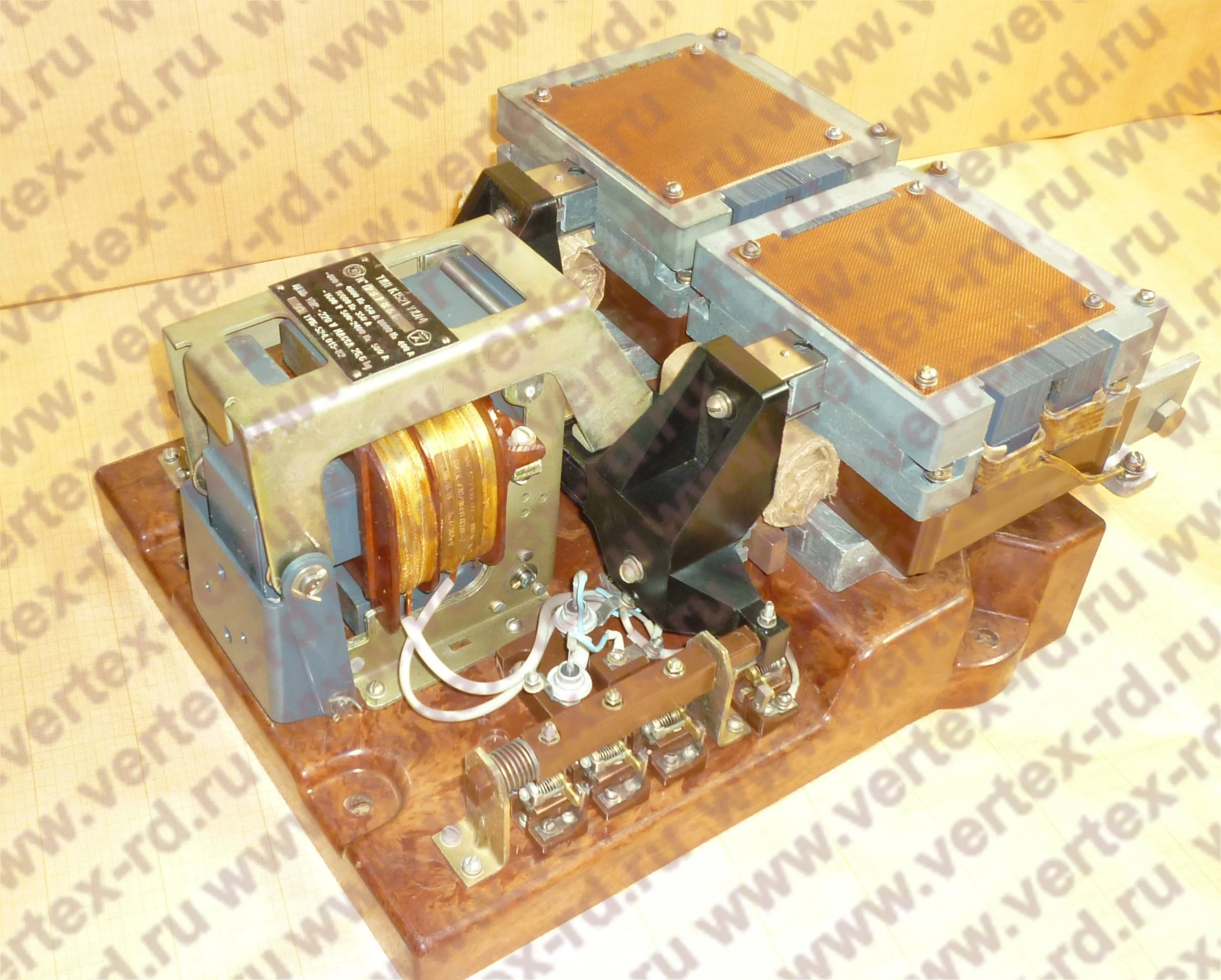

К1521 контактор
Наличие на складе: | В наличии |
---|---|
Остаток на складе: | 29 шт. |
Оптовая цена: | Запросить цену |

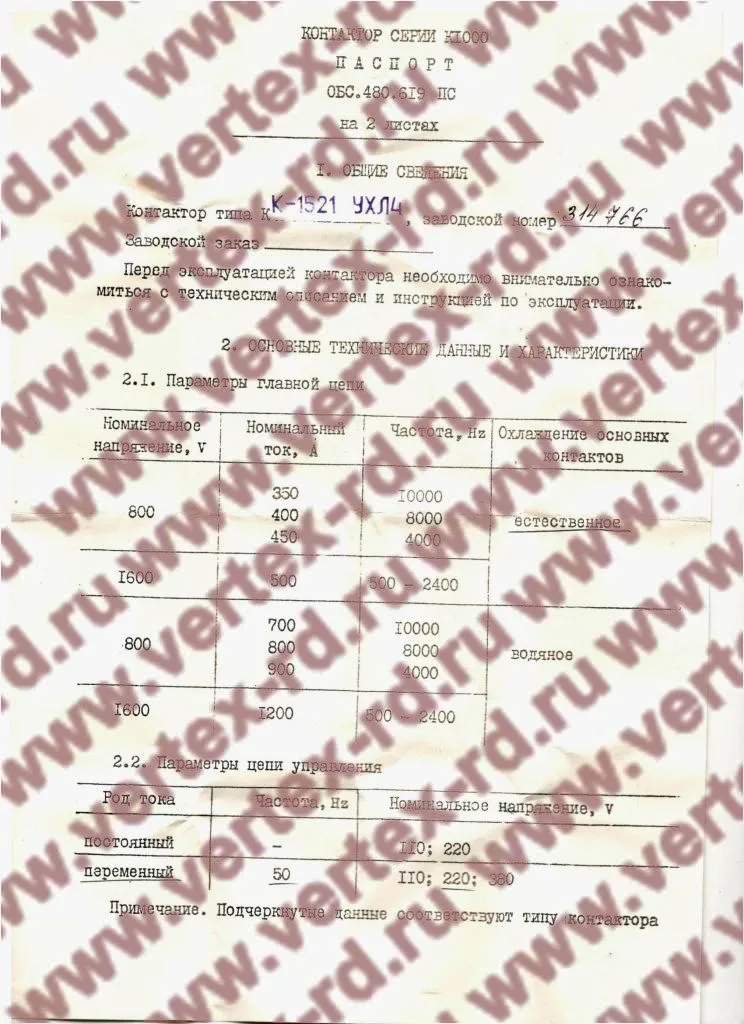

Описание и технические параметры
Высокочастотные контакторы К 1521 применяются для управления установками индукционного нагрева ( вкл./выкл.), закалочными установками, плавильного и др. оборудования в электрических цепях переменного тока с частотой до 10кГц.
Тип контактора |
Ном. напряжение, В |
Коммутируемые токи при включении-отключении, А |
Схема соединения полюсов с внешней нагрузкой |
Исполнение по виду охлаждения главных контактов |
||||||||
в режиме нормальных коммутаций |
в режиме редких коммутаций |
|||||||||||
при частоте тока, Гц |
||||||||||||
50 |
500 1000 2400 |
4000 |
8000 |
10000 |
500 1000 2400 |
4000 |
8000 |
10000 |
||||
К-1521 |
800 |
- |
500 |
450 |
400 |
350 |
3600 |
2000 |
1600 |
1200 |
Рис. 1 |
Естественное |
1600 |
- |
500 |
- |
- |
- |
1600 |
- |
- |
- |
Рис. 1 |
Естественное |
|
800 |
- |
1000 |
900 |
800 |
700 |
2000 |
1700 |
1600 |
1200 |
Рис. 2 |
Естественное |
Напряжение катушки цепи управления: 220В
Род тока цепи управления: - от сети переменного тока промышленной частоты через установленное на контакторе выпрямительное устройство.
Режим редких коммутаций это единичные коммутации аварийных токов.
Рис. 1. Схема последовательного соединения полюсов контакторов К15 21 K1.1, К1.2 – полюса контактора; К – контактор двухполюсный; R – нагрузка |
Рис. 2. Схема параллельного соединения полюсов контакторов К-15-21 K1.1, К1.2 – полюса контактора; К – контактор двухполюсный; R – нагрузка |
Рис. 1 | Рис. 2 |

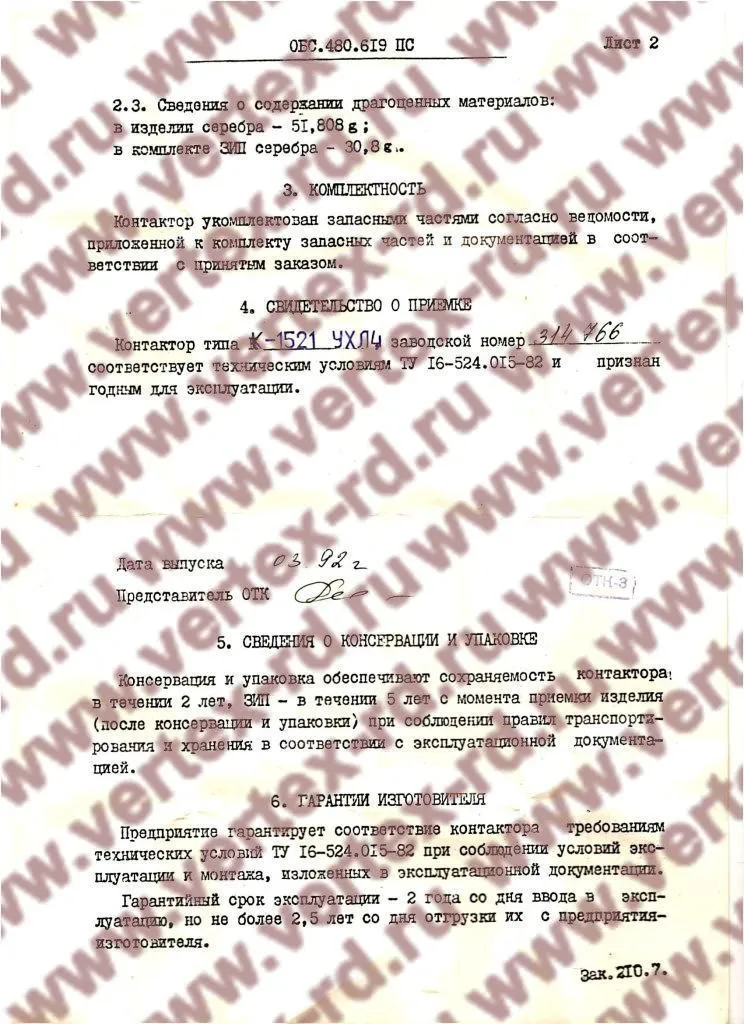

Структура условного обозначения контактора К 1 5 2 1
К Х Х Х Х
К - контактор;
Х- номер серии
1 – серия 1;
Х - исполнение по виду охлаждения основных контактов:
5 - с естественным охлаждением при токах средней частоты,
Х - напряжение цепи управления:
2 - 220 В,
Х - исполнение по роду тока цепи управления:
1 - переменного тока через выпрямитель.
Масса изделия: 27 кг.
