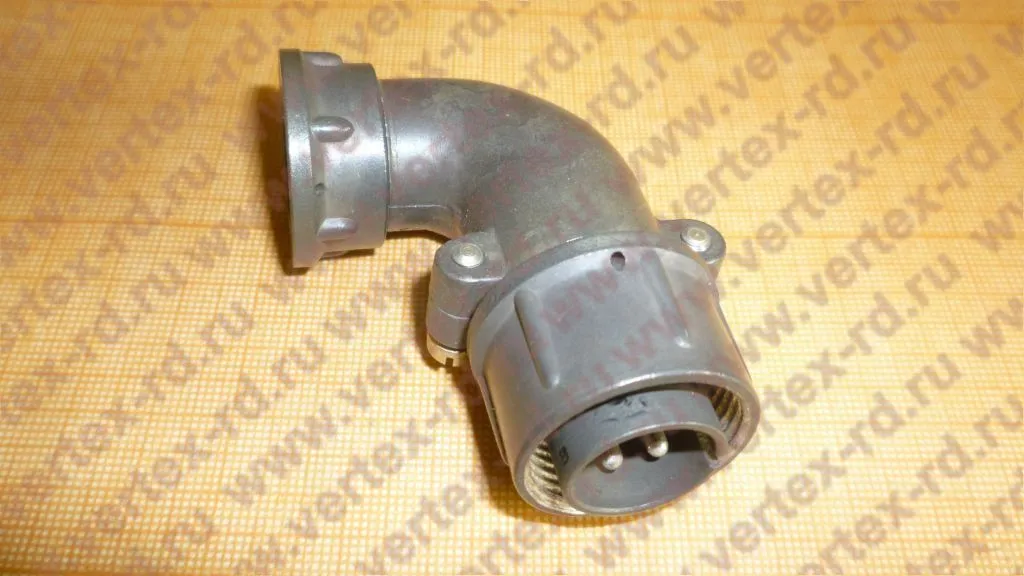

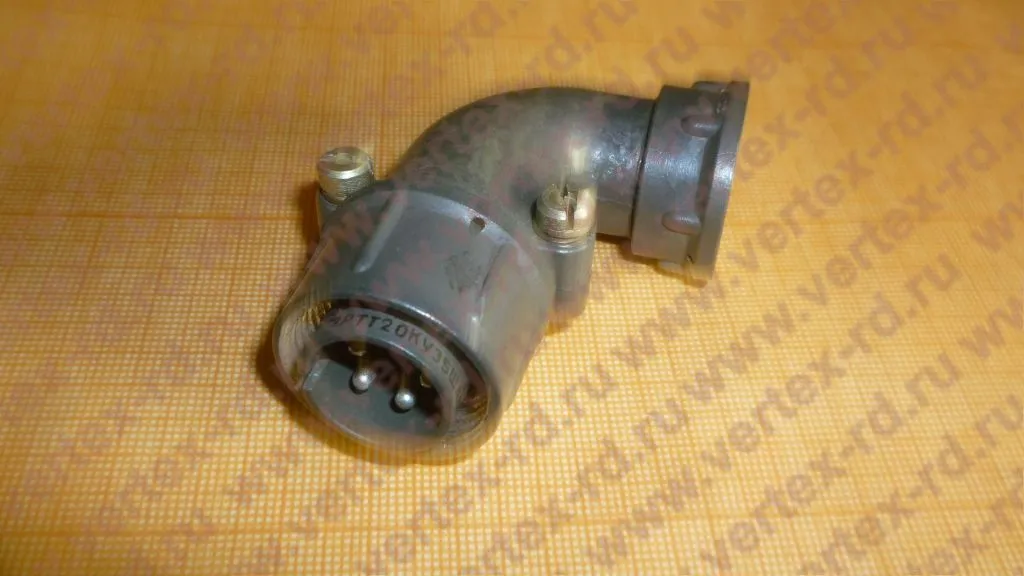

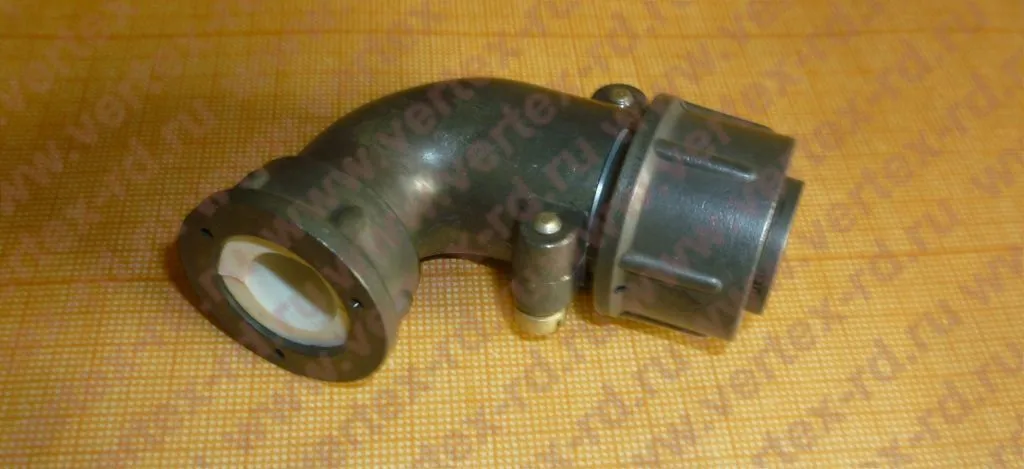

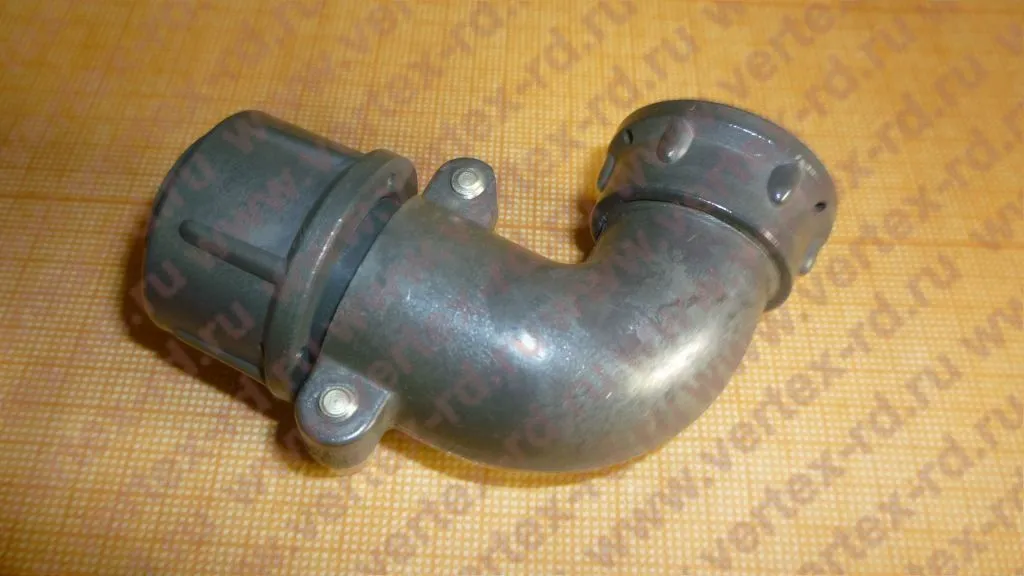

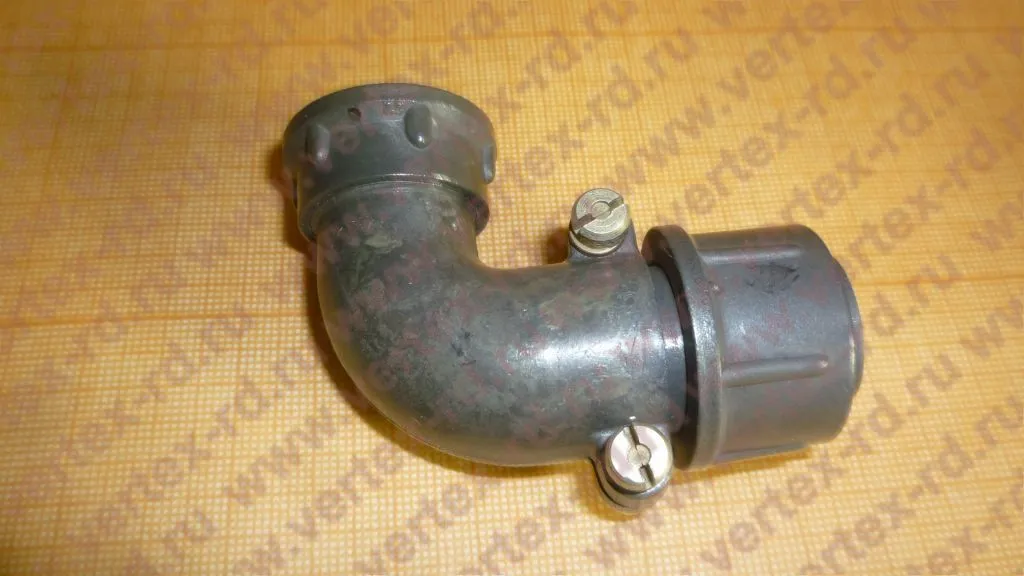

2РТТ20КУЭ5Ш40В Вилка

Соединитель 2РТТ20КУЭ5Ш40В цилиндрический теплостойкий низкочастотный пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В (амплитудное значение). Состоит из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловатым патрубком. Кабельная часть - с прямым или угловым патрубком. Кабельная часть поставляется с резиновым кожухом или без него. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная. Покрытие контактов - серебро. Изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду кольцевой гайки патрубка. Применяются для внутреннего монтажа во всеклематическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ). Соединители 2РТТ по ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ) разработаны на базе 2РТ-А и ШР и взаимосочленяемы с соединителями ШР по ГЕ0.364.107 ТУ, НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) и 2РТ-А по ГЕ0.364.117 ТУ.

Структура условного обозначения соединителя 2РТТ20КУЭ5Ш40В:
   - 2РТТ - тип соединителя;
   - 20 - условный размер корпуса;
   - К - вид корпуса:
      - Б - блочный,
      - К - кабельный;
   - У - вид патрубка:
      - П - прямой,
      - У - угловой;
   - Э - вид гайки патрубка:
      - Н - для неэкранированного кабеля,
      - Э - для экранированного кабеля;
   - 5 - количество контактов;
   - Ш - часть соединителя:
      - Ш - вилка,
      - Г - розетка;
   - 40 - обозначение сочетания контактов;
   - В - всеклиматическое исполнение.

Условия эксплуатации соединителя 2РТТ20КУЭ5Ш40В:
1. Вибрация:
   - диапазон частот, Гц - от 1 до 5000,
   - ускорение, м/с² (g) - 300 (30).
2. Одиночные удары:
   - ускорение, м/с² (g) - 10000 (1000).
3. Многократные удары:
   - ускорение, м/с² (g) - 1500 (150).
4. Повышенная рабочая температура среды, °С - 100.
5. Пониженная температура окружающей среды, °С - -60.
6. Пониженное атмосферное давление, Па (мм.рт.ст.) - 1,3·10^-4 (10^-6).

Технические характеристики соединителя 2РТТ20КУЭ5Ш40В:
Максимальное рабочее напряжение (амплитудное значение), не более, В - 700.
Максимальная токовая нагрузка на контакт, А - 35.
Сопротивление электрического контакта, не более, МОм:
   - ∅1,5мм - 2,5;
   - ∅2,5мм - 1,0;
   - ∅3,5мм - 0,75;
   - ∅5,5мм - 0,3;
   - ∅9,0мм - 0,15.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Число сочленений-расчленений - 500.
Минимальная наработка, ч - 1000.
Минимальный срок сохраняемости, лет - 15.
Соединитель устойчивы к воздействию спецфакторов.
