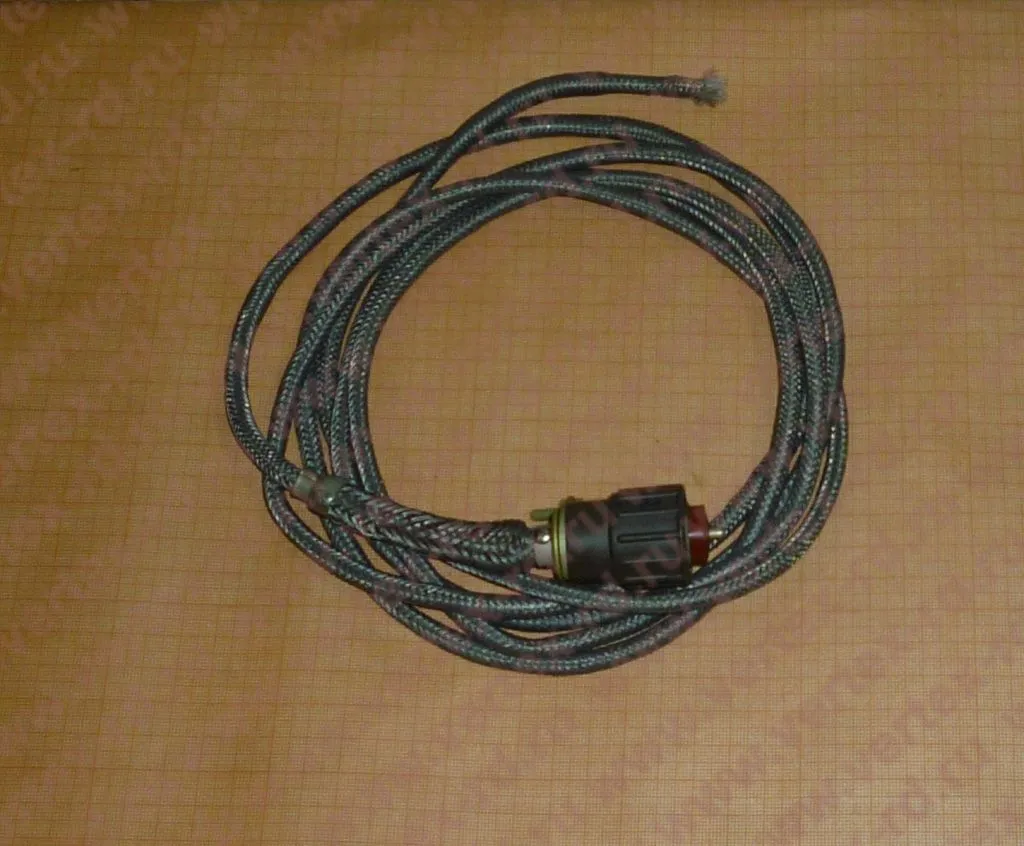

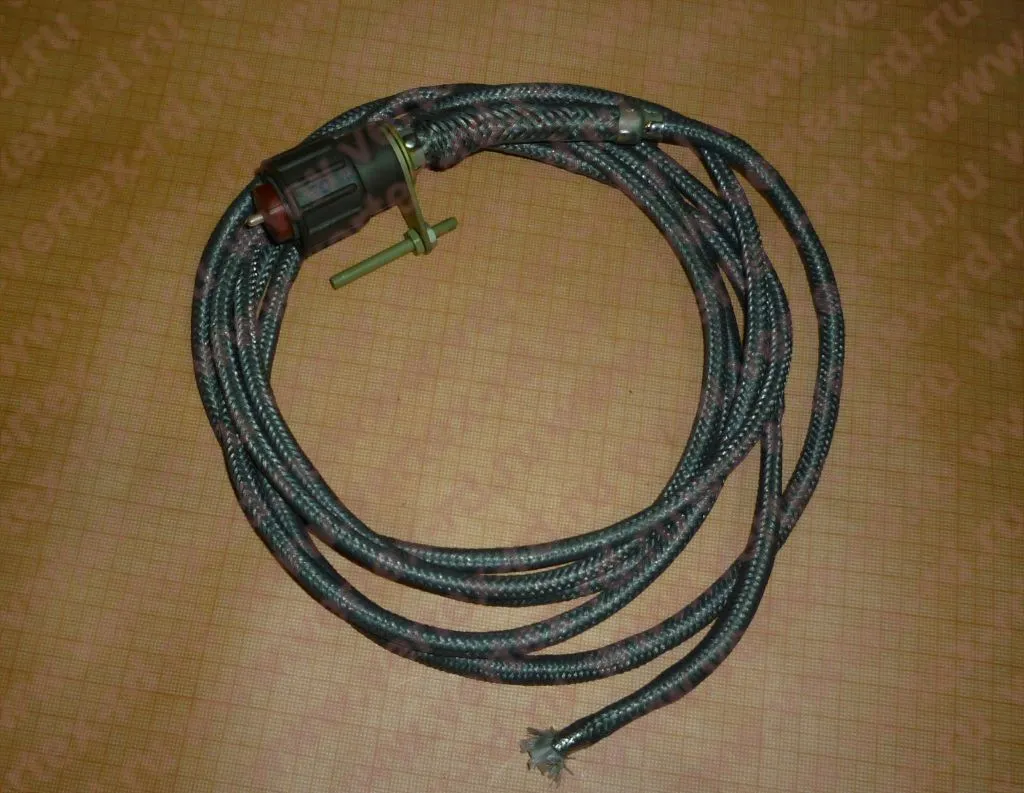

ВВТ20КШ-2700 Соединитель

Наличие на складе: В наличии
Остаток на складе: 1 шт.
Оптовая цена: Запросить цену
i Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием количества. Информация на сайте не является публичной офертой.

Описание и технические параметры

Соединитель ВВТ20КШ-2700 цилиндрический высоковольтный, для цепей импульсного тока, представляет собой кабельную вилку. Вилки, розетки (переходы) ВВТ изготавливают и поставляют с замонтированным проводом ПВМФО-5-С-0, 50МЛ-4,0 по ТУ 16.505.287. Применяется для внутреннего монтажа в исполнении в соответствии с техническими условиями НКЦС.434410.532ТУ.

Структура условного обозначения соединителя ВВТ20КШ-2700:
   - ВВТ - тип соединителя;
   - 20 - рабочее напряжение, кВ;
   - КШ - типоконструкции:
      - БГ - блочная герметичная розетка,
      - БШ - блочная герметичная вилка,
      - НГ - блочная негерметичная розетка,
      - НШ - блочная негерметичная вилка,
      - КГ - кабельная розетка,
      - КШ - кабельная вилка,
      - ГШ - переход - кабельная розетка и кабельная вилка, установленные одновременно на противоположных концах провода;
   - 2700 - условная длина замонтированного провода, мм.

Условия эксплуатации соединителя ВВТ20КШ-2700:
1. Синусоидальная вибрация:
   - Диапазон частот, Гц - от 5 до 2000;
   - Ускорение, м/с2 (g) - 200 (20).
2. Механический удар:
   - Одиночного действия:
      - Ускорение, м/с2 (g) - 10000 (1000).;
   - Многократного действия:
      - Ускорение, м/с2 (g) - 1500 (150).
3. Повышенная рабочая температура среды, °C - 70.
4. Пониженная рабочая температура среды, °C - -60.

Технические характеристики соединителя ВВТ20КШ-2700:
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 1000.
Максимальное рабочее напряжение, не более, кВ - 20.
Сопротивление контактов, не более, МОм - 15.
Рабочий ток ВВТ, не более, А - 4.
Количество сочленений-расчленений - 500.
Минимальная наработка, ч - 1000.
Срок сохраняемости, лет - 25.
Для герметичных блочных соединителей в сочлененном состоянии при подаче избыточного давления 19,6·104 Па (2 кгс/см2) допускаемая утечка воздуха л/ч, не более - 0,34.
