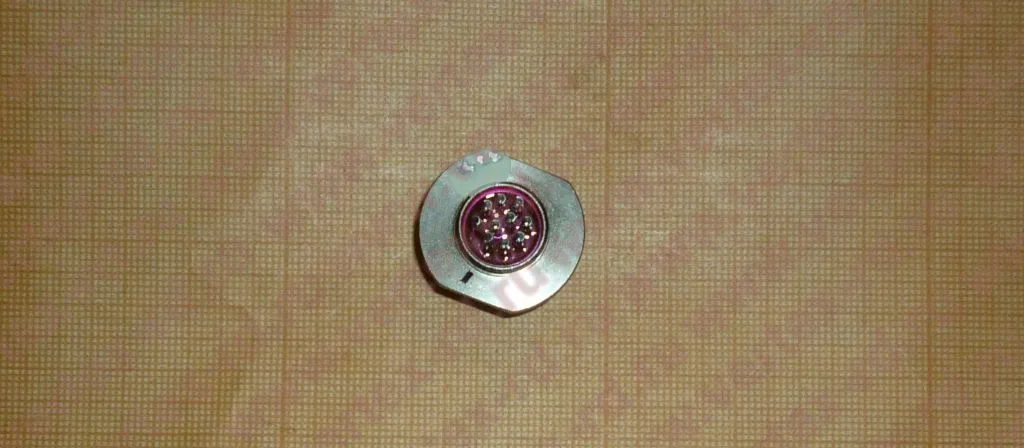

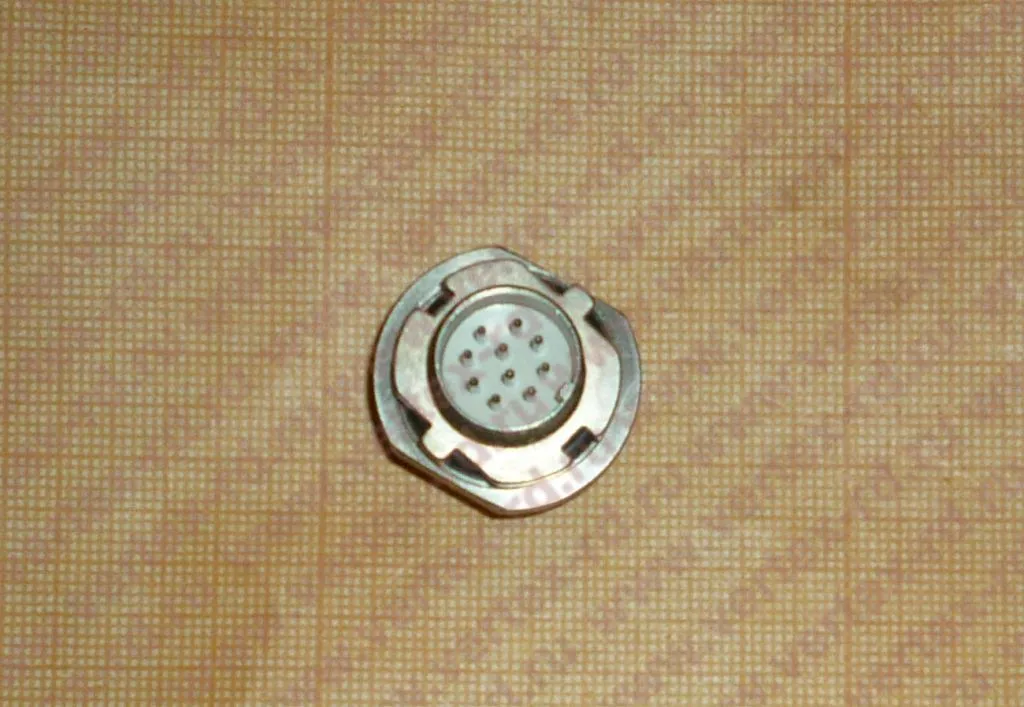

РРС4-10-1-1В Вилка

Соединитель РРС4-10-1-1В. Покрытие контактов - золото, серебро, никель. Предназначен для работы в электрических цепях постоянного, переменного (частотой до З МГц), импульсного токов, применяется для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.21 SТУ (НКЦС.434410.104ТУ).

Структура условного обозначения соединителя РРС4-10-1-1В:
   - РРС4 - тип соединителя;
   - 10 - количество контактов;
   - _ - покрытие контактов:
      - А - золото,
      - В - серебро,
      - _ - никель;
   - 1 - конструктивное исполнение:
      - 1 - вилка приборная без кожуха,
      - 0 - розетка кабельная без кожуха,
      - 7 - розетка кабельная с прямым кожухом,
      - 9 - розетка кабельная с угловым кожухом,
      - П - переход;
   - 1 - многопозиционная поляризация в корпусе;
   - В - всеклиматическое исполнение.

Технические характеристики соединителя РРС4-10-1-1В:
Сопротивление контактов, не более, МОм - 30.
Максимальный токовая нагрузка на одиночный контакт, А - 2.
Суммарный токовая нагрузка на соединитель, А - 15.
Максимальное рабочее напряжение, В - 200.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Синусоидальная вибрация, диапазон частот, Гц - от 1 до 5000.
Синусоидальная вибрация, ускорение, м/с² (g) - 600 (60).
Механический удар, одиночного действия с ускорением, м/с² (g) - 10000 (1000).
Механический удар, многократного действия с ускорением, м/с² (g) - 1500 (150).
Атмосферное пониженное давление, Па (мм рт.ст.) - 1,3·10^-10 (10^-12).
Рабочая температура окружающей среды, °C - от -60 до +100.
Минимальная наработка, часов - 1000.
Количество сочленений-расчленений - 250.
Срок сохраняемости, лет - 15.
