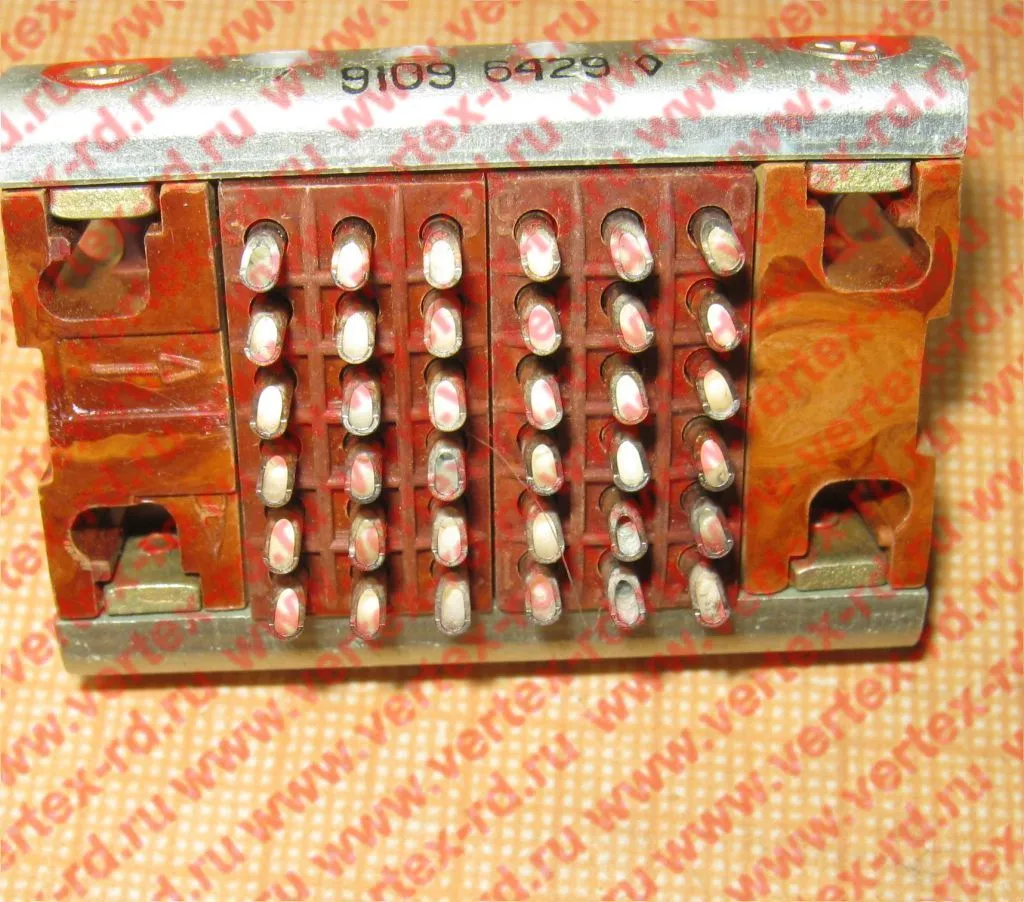

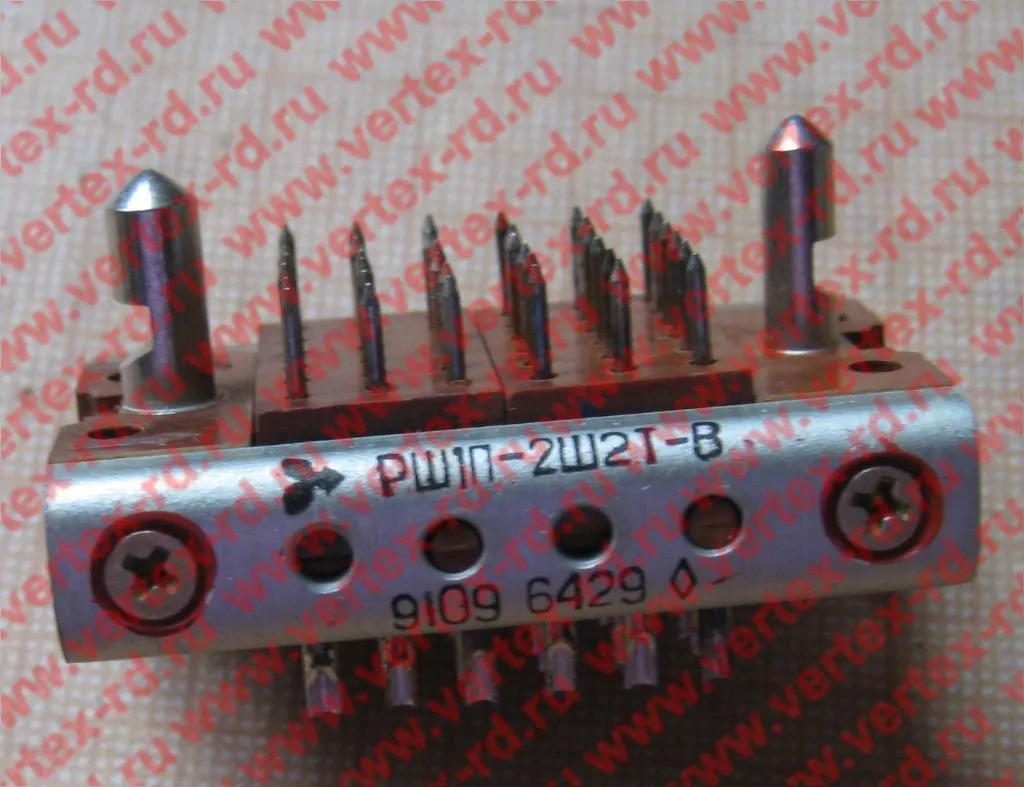

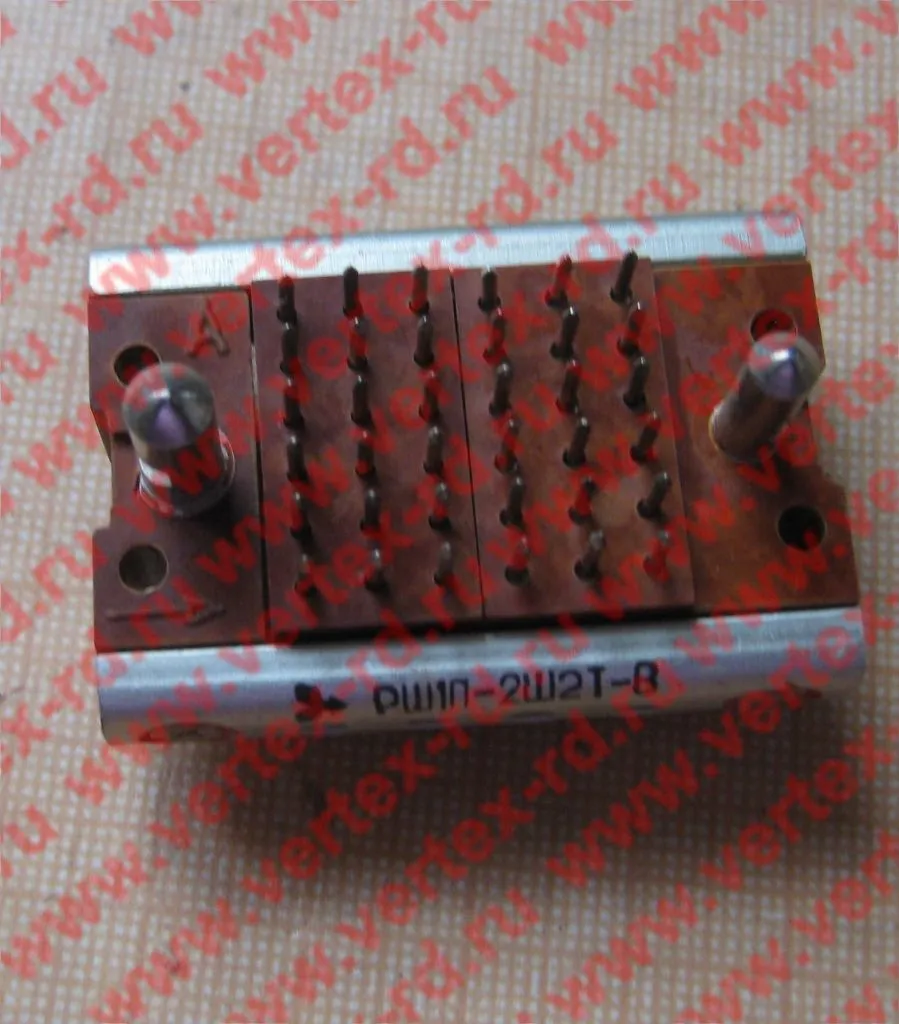

РШ1П (2Ш2Т)-В Вилка

Соединитель РШ1П (2Ш2Т)-В, применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Всеклиматическое исполнение. Покрытие контактов: серебро. Метод монтажа: пайка. Соединитель имеет врубное или самозапирающееся сочленение. Состоит из корпуса и набираемых в него типовых колодок, их количество (4, 5, 6, 7, 8, 9, 10, 12, 14) зависит от типоразмера корпуса. Количество контактов от 1 до 18.

Структура условного обозначения соединителя РШ1П-В:
   - Р - тип соединителя: прямоугольный;
   - Ш - часть соединителя:
      - Ш - вилка,
      - Г - розетка;
   - 1 - условный типоразмер;
   - П - конструктивное исполнение:
      - П - приборный без кожуха (вилка),
      - ПКП - приборно-кабельный с кожухом прямым (вилка),
      - ПКУ - приборно-кабельный с кожухом угловым (вилка),
      - КП - кабельный с кожухом прямым (розетка),
      - КУ - кабельный с кожухом угловым (розетка),
      - Б - блочный без кожуха (вилка, розетка),
      - БКП - блочный с кожухом прямым (розетка),
      - БКУ - блочный с кожухом угловым (розетка),
   - В - всеклиматическое исполнение.

Примечание:
В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует.

Структура условного обозначения типовых колодок, набираемых в корпус - 2Ш2Т:
   - Х - количество подряд набранных колодок данного наименования,
      - _ - одна набранная колодка данного наименования;
   - Ш - вид соединителя:
      - Ш - вилка,
      - Г - розетка,
      - П - без контактов (пустая);
   - Х - номер сочетания контактов:
      - "Ш" и "Г" - 1, 2, 3, 4, 5;
      - пустая колодка:
         - 1 - одинарная,
         - 2 - двойная,
         - 3 - тройная;
   - Т - типовые колодки с повышенной теплостойкостью.

Условия эксплуатации соединителя РШ1П (2Ш2Т)-В:
1. Вибрация:
   - диапазон частот, Гц - от 1 до 2000;
   - ускорение, м/с² (g) - 300 (30).
2. Одиночные удары:
   - ускорение, м/с² (g) - 1500 (150).
3. Многократные удары:
   - ускорение, м/с² (g) - 1500 (150).
4. Линейные удары:
   - ускорение, м/с² (g) - 1000 (100).
5. Температура окружающей среды, С - от -60 до +70.
6. Атмосферное пониженное давление рабочее, Па (мм рт.ст.) - 0,4·10³ (3,0)

Технические характеристики соединителя РШ1П (2Ш2Т)-В:
Максимальное рабочее напряжение, не более - см. "Таблица 1".
Рабочий ток на контакт, не более - см. "Таблица 1".
Сопротивление электрического контакта, не более, мОм:
   - НЧ контактов:
      - ∅1,0 - 5,0;
      - ∅1,5 - 2,5;
      - ∅2,5 - 1,0;
      - ∅3,5 - 0,75;
   - РЧ контактов - 10.
Сопротивление изоляции при максимальном рабочем напряжении, не менее:
   - до 500 В - 5000;
   - свыше 500 В - 10000.
Минимальная наработка, часов - 1000.
Число сочленений-расчленений - 500.
Минимальный срок сохраняемости, лет:
   - без высоковольтных типовых колодок - 15;
   - с высоковольтными типовыми колодками - 8.
