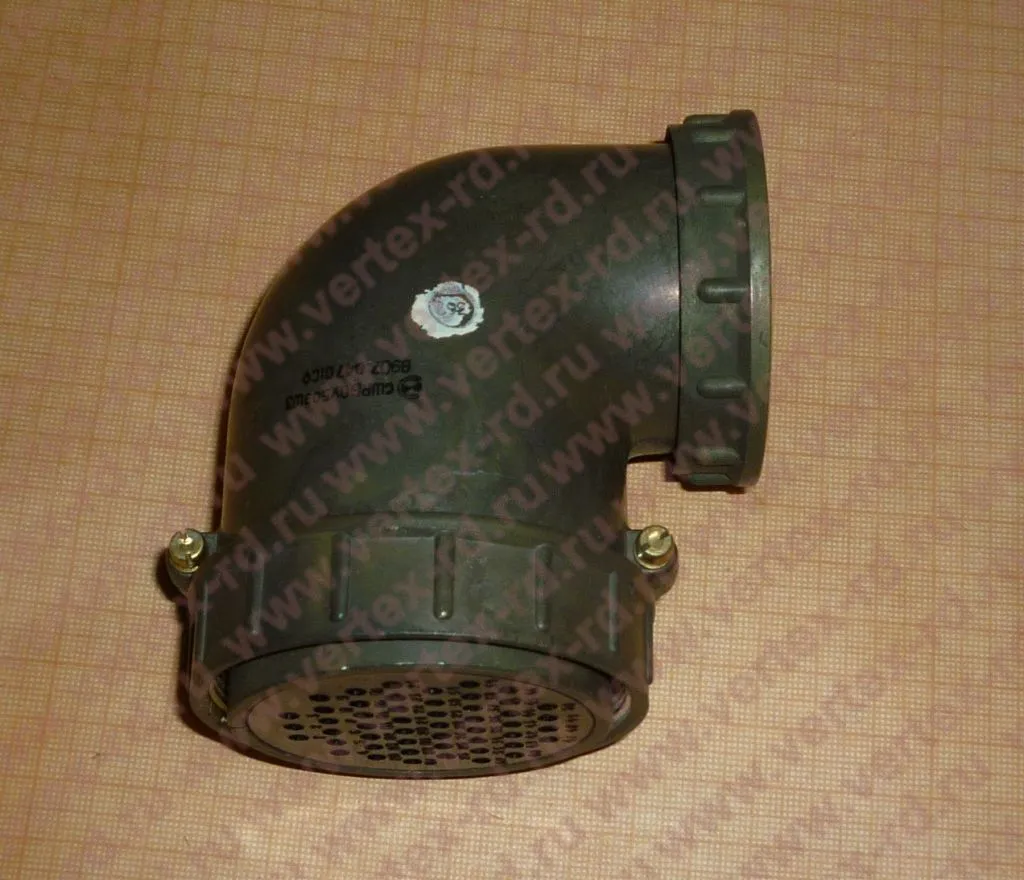

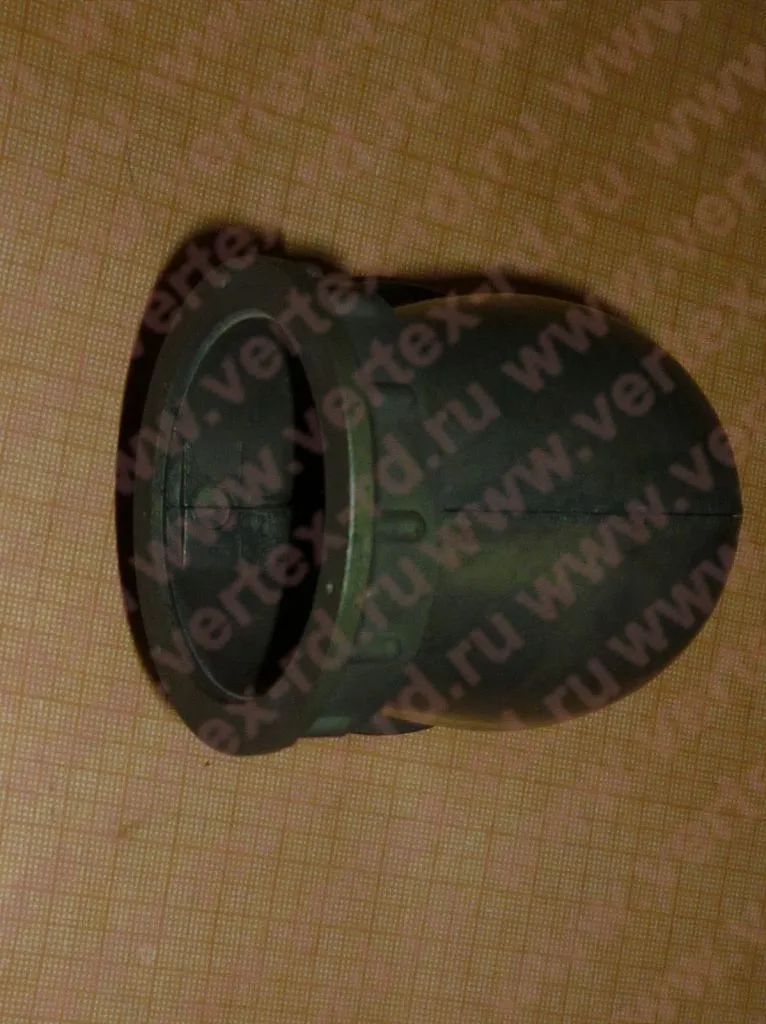

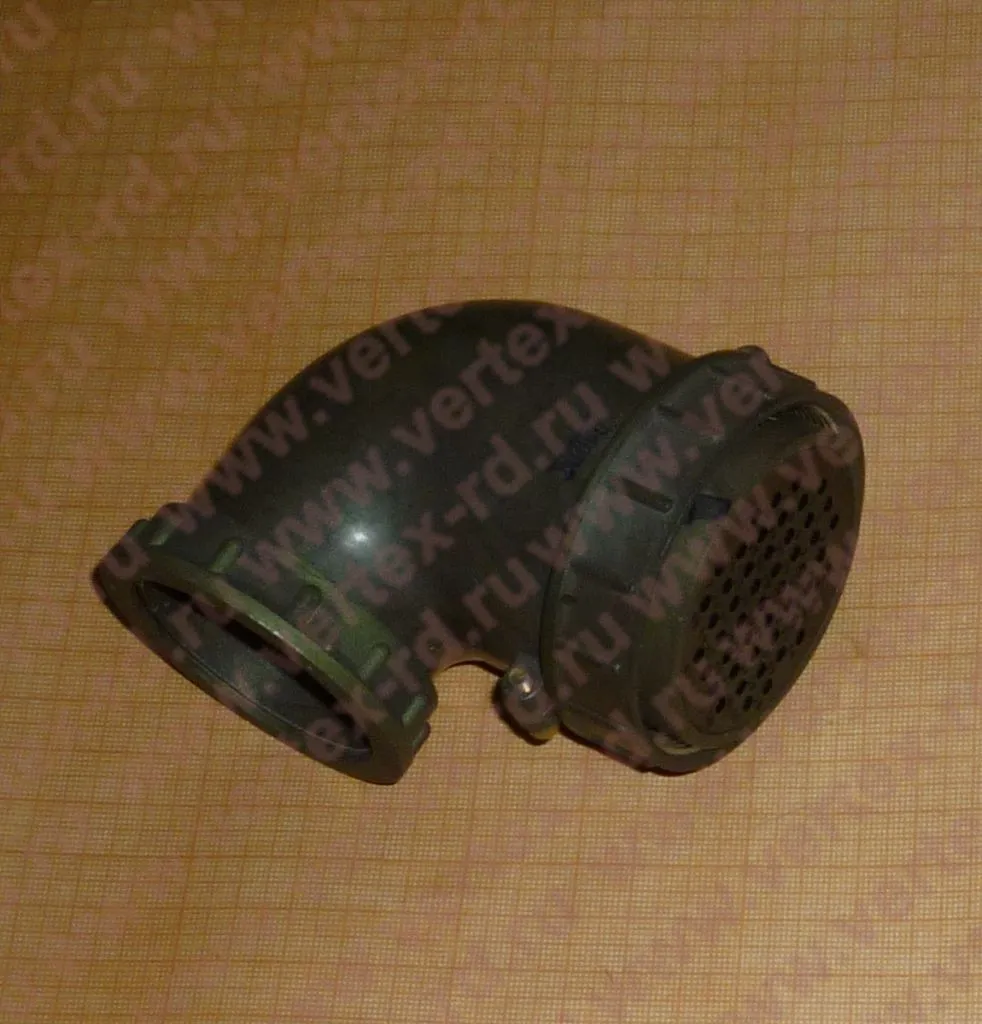

СШР60У50ЭШ3 Розетка

Соединитель СШР60У50ЭШ3 (розетка), предназначен для работы в электрических цепях постоянного и переменного (частотой до З МГц) токов при напряжении до 850 В (амплитудное значение). Негерметичные соединители СШР состоят из двух частей: вилки и розетки. Вилки и розетки моrут быть как приборными, так и кабельными. Приборная часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро. Соединители предназначены для монтажа экранированными кабелем. Применяются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.019ТУ (АШДК.434410.079ТУ) и АСЛР.434410.017ТУ (АШДК.434410.086ТУ) соответственно. Вилки и розетки взаимосочленяемы с розетками (вилками) СШР и СШРГ, выпускаемыми по техническим условиям ГЕО.364.107ТУ и ГЕО.364.108ТУ соответственно.

Структура условного обозначения соединителя СШР60У50ЭШ3 (розетка):
   - СШР - тип соединителя;
   - 60 - условный размер корпуса;
   - У - конструктивное исполнение:
      - приборной части:
         - П - без патрубка;
      - кабельной части:
         - П - с прямым патрубком,
         - У - с угловым патрубком;
   - 50 - количество контактов;
   - Э - вид гайки патрубка:
      - Э - для экранированного кабеля;
   - Ш - вид контактов:
      - в приборной части:
         - Ш - вилка,
         - Г - розетка;
      - в кабельной части:
         - Г - вилка,
         - Ш - розетка;
   - 3 - обозначение сочетания контактов.

Условия эксплуатации соединителя СШР60У50ЭШ3 (розетка):
1. Синусоидальная вибрация:
   - Диапазон частот, Гц - от 1 до 5000;
   - Ускорение, м/с² (g) - 300 (30).
2. Механический удар:
   - Одиночного действия:
      - Ускорение, м/с² (g) - 10000 (1000);
   - Многократного действия:
      - Ускорение, м/с² (g) - 1500 (150).
3. Повышенная рабочая температура среды, °C - 70.
4. Пониженная рабочая температура среды, °C - -60.
5. Атмосферное пониженое давление, Па (мм рт. ст.) - 1,3·10^-2 (10^-6).

Технические характеристики соединителя СШР60У50ЭШ3 (розетка):
Сопротивление контактов, не более, мОм - 1,3.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Максимальная токовая нагрузка - 540.
Максимальная токовая нагрузка на одиночный контакт, А - 35.
Количество сочленений-расчленений - 500.
Минимальная наработка, часов - 1000.
Срок сохраняемости, лет - 25.
