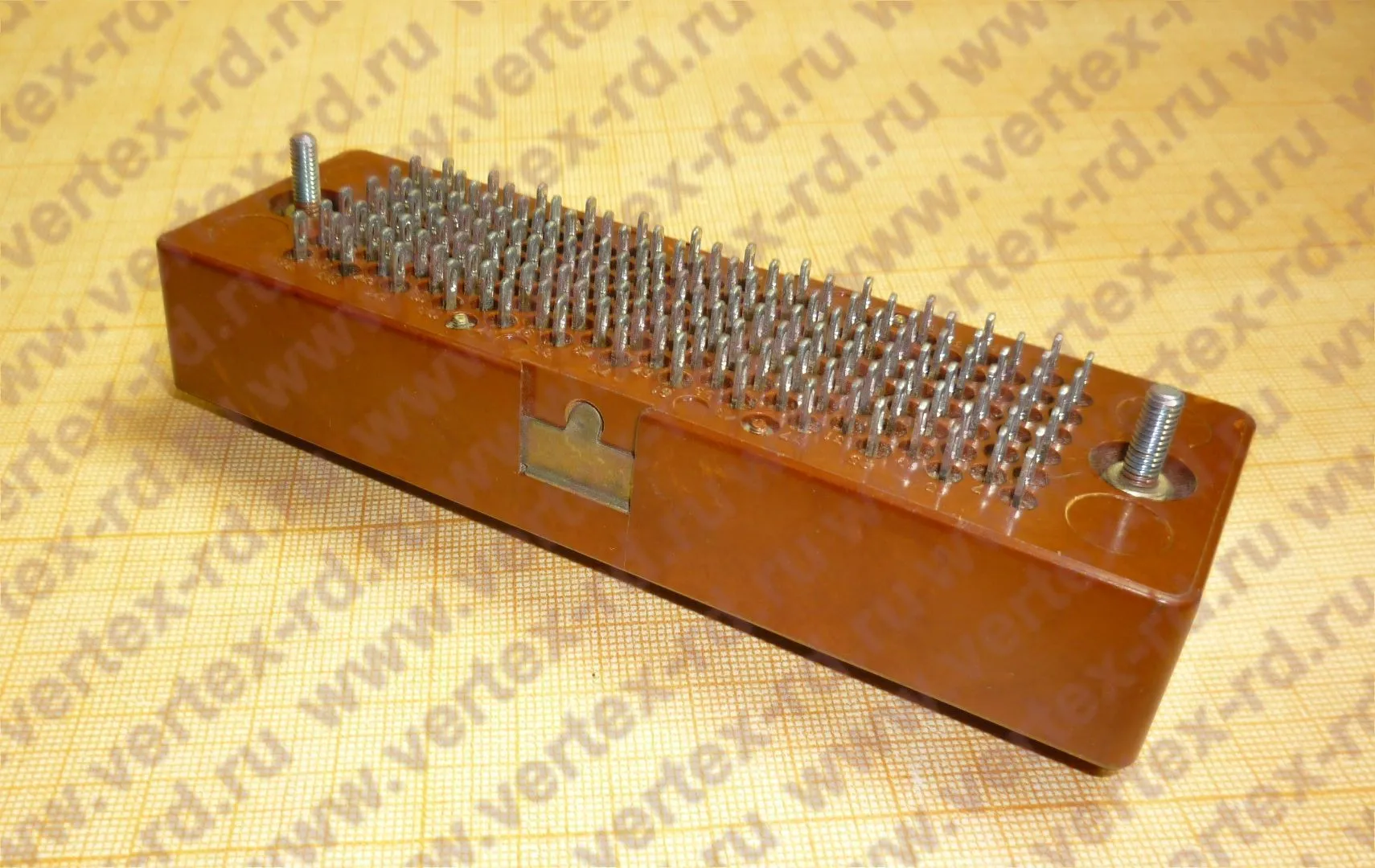

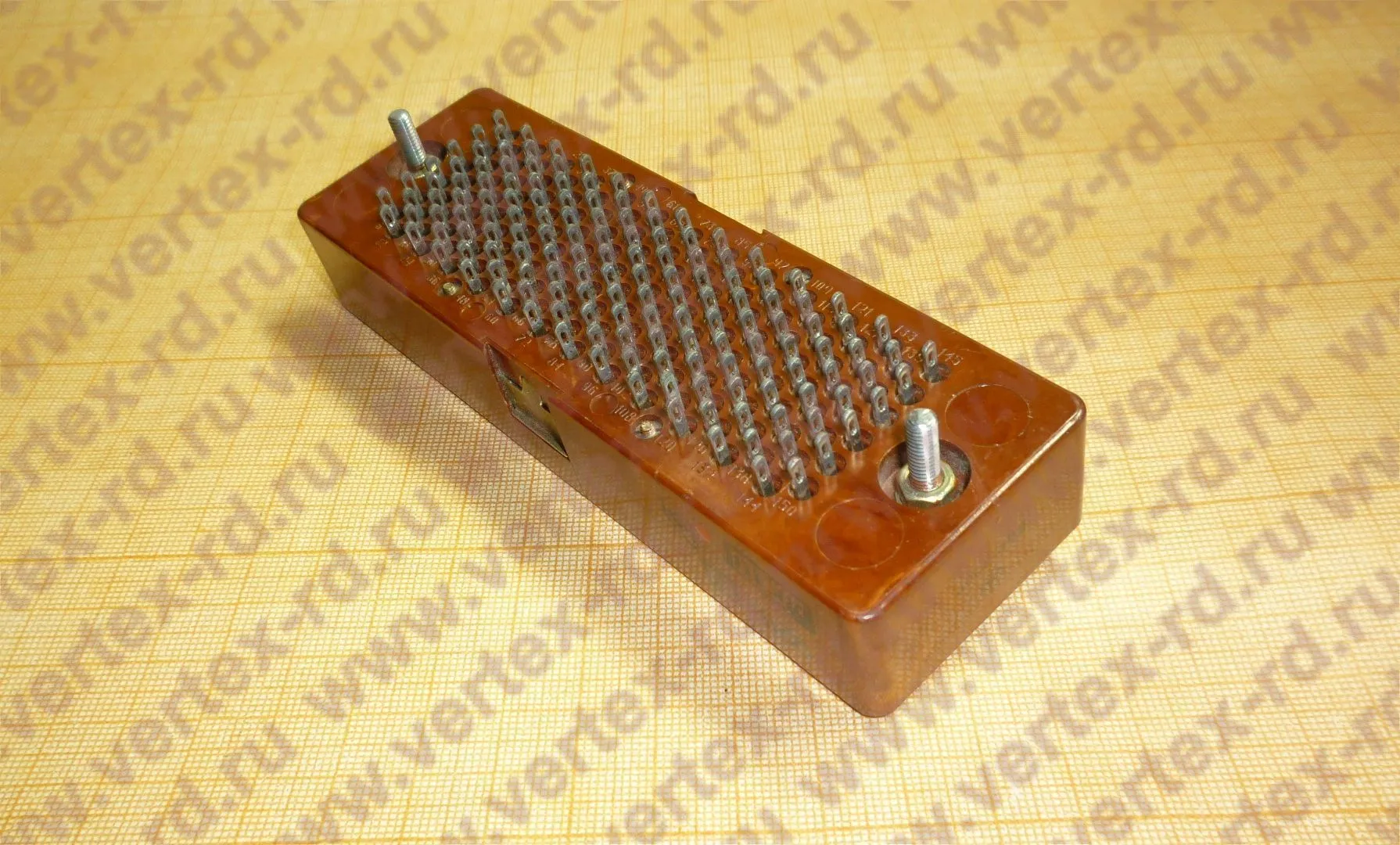

6Р-150В Вилка блочная

Вилка без кожуха 6Р-150В, представляет соединитель электрический низкочастотный прямоугольного типа с посеребренными контактами. Применяется в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с напряжением, не превышающим 115В. Вид климатического исполнения «УХЛ2.1» (умеренно-холодный климат под навесом или в помещении, где условия как на открытом воздухе, за исключением солнечной радиации, атмосферных осадков) по ГОСТ 15150-69.

Структура условного обозначения вилки без кожуха 6Р-150В:
   - 6Р – тип соединителя;
   - 150 – количество контактов;
   - В – вид покрытия контактов:
      - А – золото;
      - В – серебро.

Условия эксплуатации вилки без кожуха 6Р-150В:
1. Акустический шум:
   - диапазон частот, Гц – от 50 до 10000;
   - уровень звукового давления, дБ – 130.
2. Атмосферное пониженное рабочее давление, Па (мм рт ст ) – 0,67•10³ (5).
3. Повышенная рабочая температура, °С – 85.
4. Пониженная рабочая температура, °С – -60.
5. Смена температур, °С – от 115 до -60.
6. Иней и роса, плесневые грибы, солнечное излучение, соляной туман.
7. Хвостовики контактов соединителей (вилок, розеток) допускают присоединение проводов максимальным сечением, мм² – 0,5.

Технические характеристики вилки без кожуха 6Р-150В:
Ток, А – 2
Максимальное напряжение, В – 115
Сопротивление контактов, не более, мОм – 15
Сопротивление изоляции, не менее, МОм – 1000
Емкость между любыми контактами, не более, пФ – 6
Максимальная прочность изоляции, В – 500
Усилие расчленения контактов с контрольным калибром, не менее, Н (кгс) – 0,15 (0,015)
Усилие расчленения блочных соединителей, не более, Н (кгс) – 150 (15)
Наработка, ч – 1500
Число сочленений-расчленений – 500
Минимальный срок сохраняемости соединителя, лет – 25
