РБН2-9-26Г7-В Соединители
Доставка на склад: | 1 неделя |
---|---|
В наличии: | 52 шт. |
Оптовая цена: | Запросить цену |
Описание и технические параметры

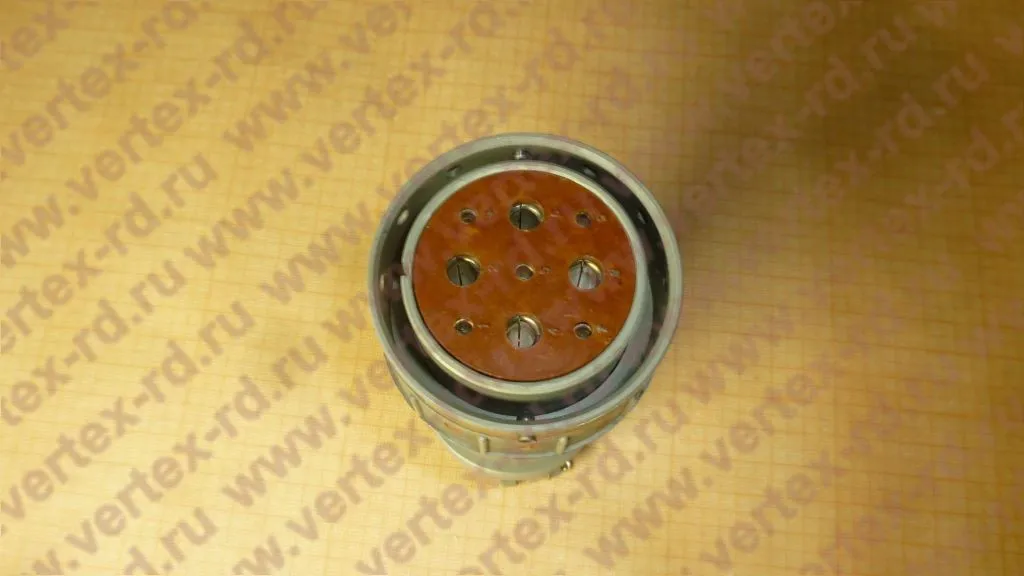

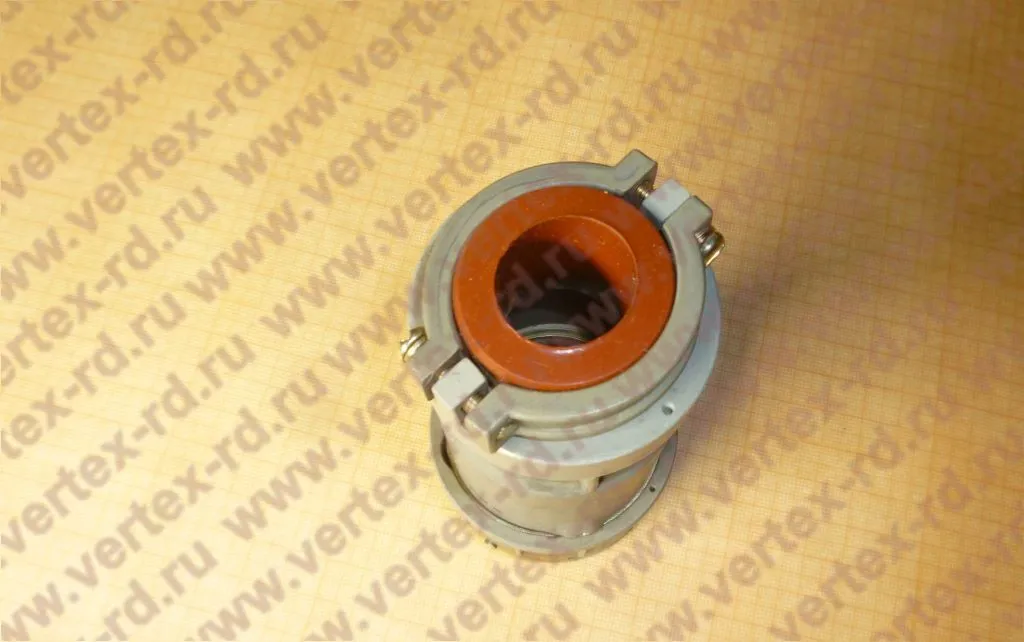

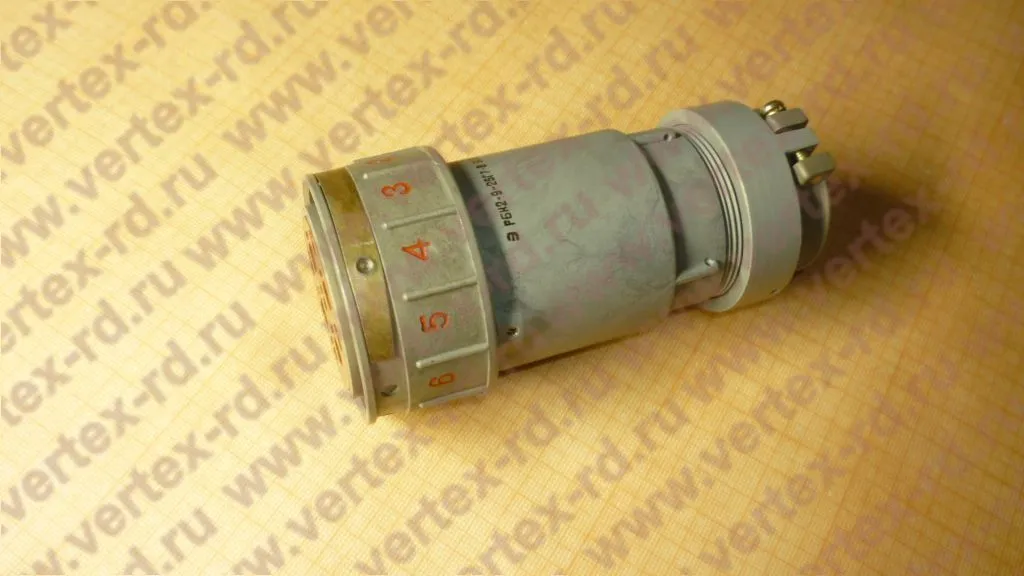

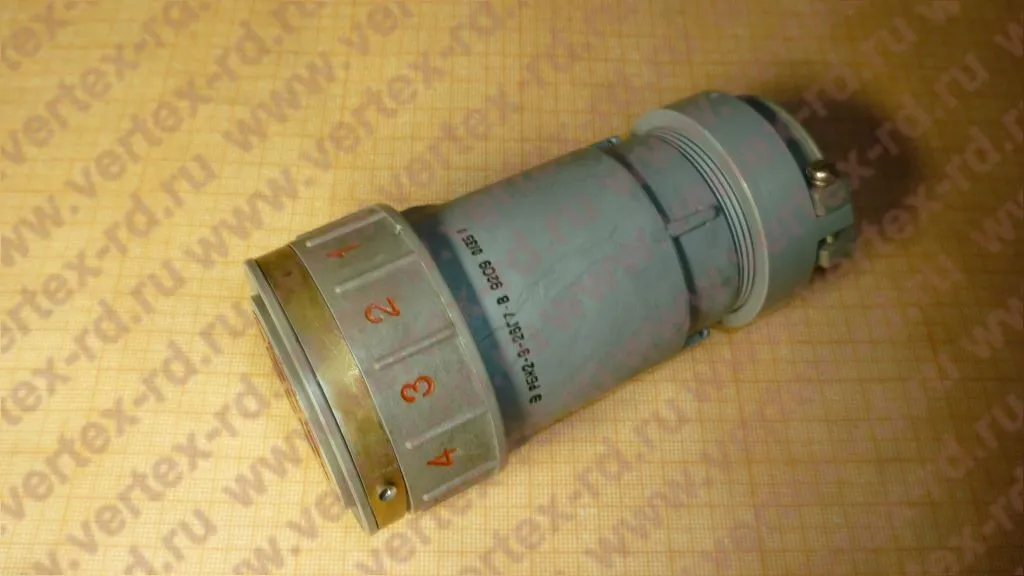

Соединитель РБН2-9-26Г7-В быстрорасчленяемый, пылебрызгозащитный, представляет собой розетку кабельную, предназначен для работы в электрических цепях постоянного или переменного (частотой до 3 МГц) токов при напряжении до 500 В (амплитудное значение), применяется для наружного монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями АСЛР.434410.021ТУ(НКЦС.434410.109ТУ). Поляризация корпуса - одношпоночная. Кабельная часть имеет замковое устройство для быстрой фиксации сочлененного положения соединителя, состоящего из пружинного кольца с двумя кнопками, которые являются дополнительными поляризующими элементами соединителя. Пружинное кольцо на кабельной части и втулка на блочной части могут быть установлены на корпус в шести различных положениях. Сочленение соединителей возможно при совпадении цифрового индекса на блочной и кабельной части соединителя. Покрытие контактов - серебро.
Структура условного обозначения соединителя быстрорасчленяемого РБН2-9-26Г7-В:
- РБН2 - тип соединителя;
- 9 - количество контактов;
- 26 - сочетание контактов:
- 18 - все контакты ∅ 2.5 мм;
- 26 - контакты ∅ 2.5, 5.5 мм;
- 34 - контакты ∅ 2.5, 3.5, 5.5 мм;
- Г - часть соединителя:
- Ш - вилка,
- Г - розетка;
- 7 - конструктивное исполнение:
- 2 - блочный,
- 7 - кабельный;
- В - всеклиматическое исполнение.
Условия эксплуатации соединителя быстрорасчленяемого РБН2-9-26Г7-В:
1. Синусоидальная вибрация:
- Диапазон частот, Гц - от 1 до 5000;
- Ускорение, м/с2 (g) - 295 (30).
2. Механический удар:
- Одиночного действия:
- Ускорение, м/с2 (g) - 4900 (500);
- Многократного действия:
- Ускорение, м/с2 (g) - 392 (40).
3. Повышенная рабочая температура среды, - 85.
4. Пониженная рабочая температура среды, - -60.
5. Атмосферное пониженное рабочее давление, Па (мм рт.ст ) - 2000 (15).
Технические характеристики соединителя быстрорасчленяемого РБН2-9-26Г7-В:
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Максимальная токовая нагрузка, А - 400.
Количество сочленений-расчленений - 1500.
Минимальная наработка, часов - 1000.
Срок сохраняемости, лет - 25.
Соединители устойчивы к воздействию спецфакторов.
