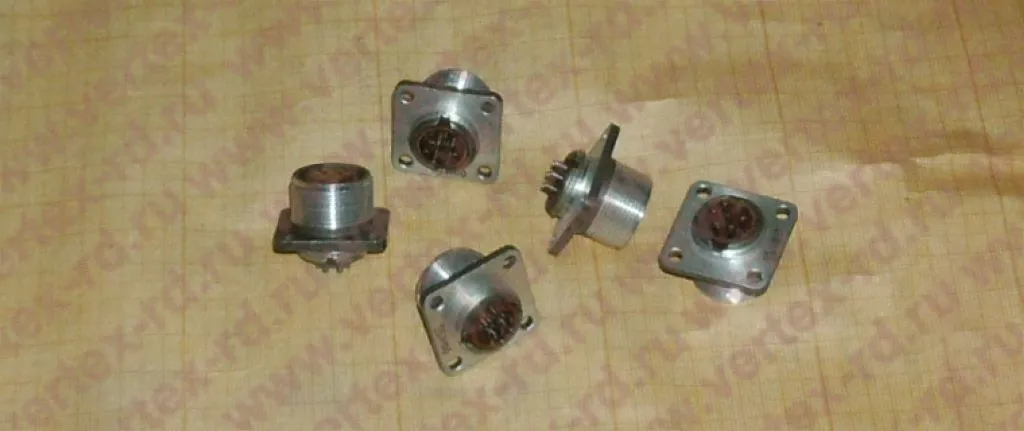

2РМ18КУН7Г1А1 Розетка
| Наличие на складе: | В наличии |
|---|---|
| Остаток на складе: | 25 шт. |
| Оптовая цена: | Запросить цену |
Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием реквизитов организации и количества. Информация на сайте не является публичной офертой.
Описание и технические параметры
Соединитель 2РМ18КУН7Г1А1 электрический низкочастотный цилиндрический негерметичный, применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Имеет резьбовое сочленение. Климатическое исполнение В. Покрытие контактов: серебро, золото. Контакт - извлекаемый. Метод монтажа - обжимка.
Структура условного обозначения соединителя 2РМ18КУН7Г1А1:
- 2РМ - тип соединителя;
- 18 - типоразмер;
- К - вид корпуса:
- Б - блочный,
- К - кабельный;
- У - вид патрубка:
- П - прямой,
- У - угловой;
- Н - вид гайки для патрубка:
- Э - для экранированного кабеля,
- Н - для неэкранированного кабеля;
- 7 - количество контактов;
- Г - часть соединителя:
- Ш - вилка,
- Г - розетка;
- 1 - обозначение сочетания контактов:
- 1 - все контакты ∅1,0 мм,
- 2 - контакты ∅1,0 мм и ∅1,5 мм,
- 3 - контакты ∅2,0 мм и ∅3,0 мм,
- 4 - контакты ∅1,0 мм и ∅3,0 мм;
- А - вид покрытия контактов:
- А - золото,
- В - серебро,
- П - палладий;
- 1 - вид контакта: цилиндрический.
Технические характеристики соединителя 2РМ18КУН7Г1А1:
Вибрация:
- диапазон частот, Гц - от 1 до 1000,
- ускорение, м/с2 (g) - 490 (50).
Одиночные удары:
- ускорение, м/с2 (g) - 5000 (500).
Многократные удары:
- ускорение, м/с2 (g) - 1000 (100).
Линейные нагрузки:
- ускорение, м/с2 (g) - 2000 (200).
Максимальное рабочее напряжение (амплитудное значение), не более, В - 560.
Максимальная токовая нагрузка на контакт, А -
- ∅1,0 - от 5 до 8;
- ∅1,5 - от 7 до 15;
- ∅2,0 - 18;
- ∅3,0 - 32.
Сопротивление электрического контакта, не более, мОм:
- ∅1,0 - 5,0;
- ∅1,5 - 2,5;
- ∅2,0 - 1,6;
- ∅3,0 - 0,8.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 1000.
Температура окружающей среды, °С - от -60 до +100.
Смена температур, °С - от -60 до +150.
Атмосферное рабочее пониженное давление, Па (мм.рт.ст.) - 133,37·10-12 (10-12).
Минимальная наработка, ч - 5000, при числе сочленений-расчленений - 500.
Минимальный срок сохраняемости, лет - 25.
