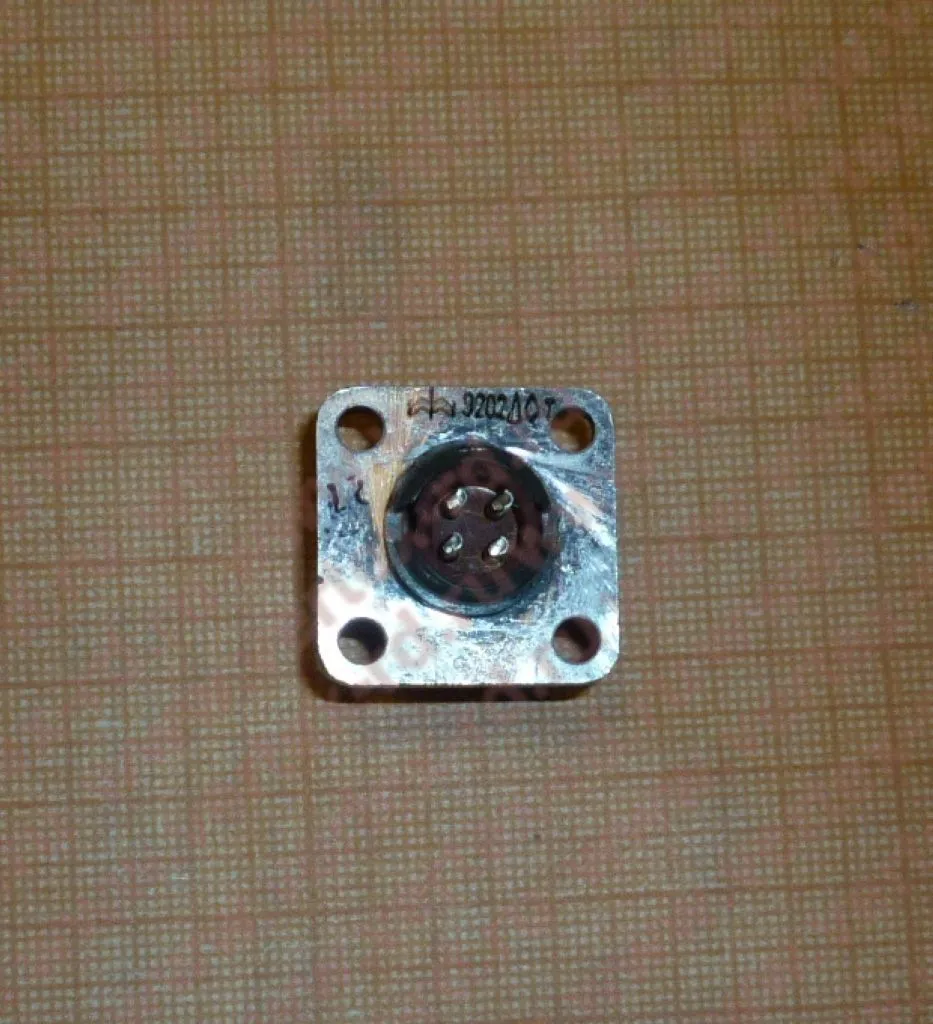

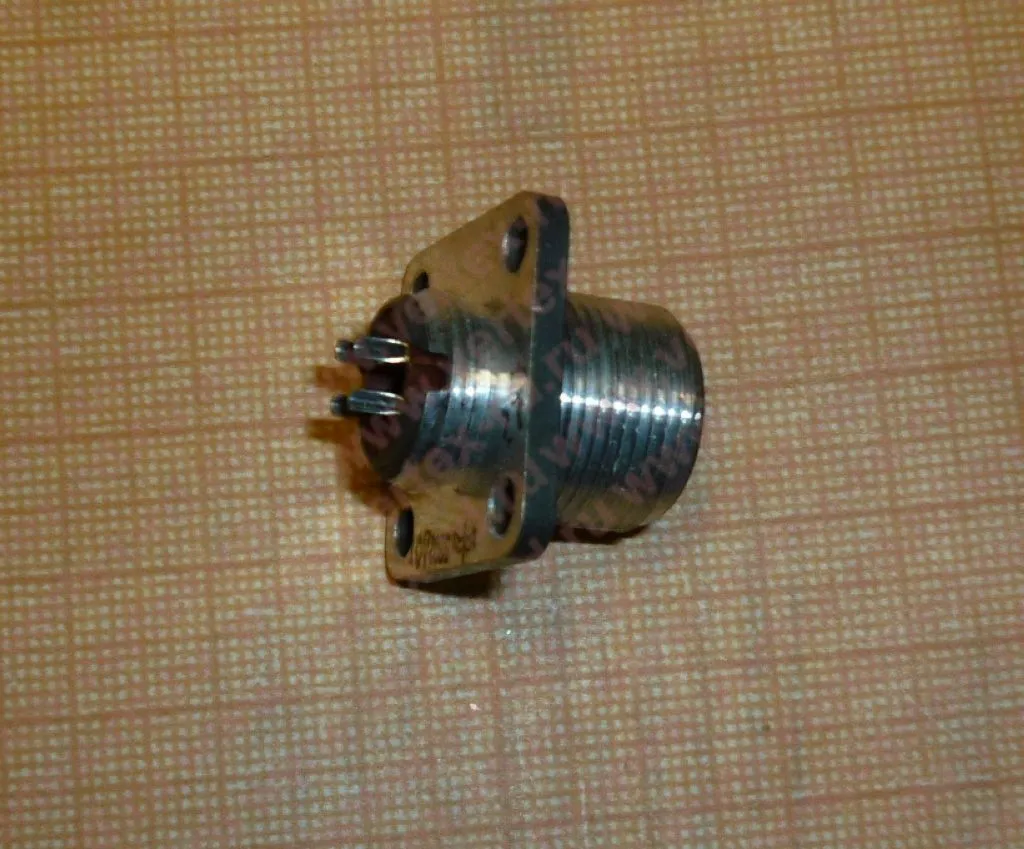

2РМ14Б4Г1В1 Розетка

Соединитель 2РМ14Б4Г1В1 электрический низкочастотный цилиндрический негерметичный, применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Имеет резьбовое сочленение. Климатическое исполнение В. Покрытие контактов: серебро, золото. Контакт - извлекаемый. Метод монтажа - обжимка.

Структура условного обозначения соединителя 2РМ14Б4Г1В1:
   - 2РМ - тип соединителя;
   - 14 - типоразмер;
   - Б - вид корпуса:
      - Б - блочный,
      - К - кабельный;
   - 4 - количество контактов;
   - Г - часть соединителя:
      - Ш - вилка,
      - Г - розетка;
   - 1 - обозначение сочетания контактов:
      - 1 - все контакты ∅1,0 мм,
      - 2 - контакты ∅1,0 мм и ∅1,5 мм,
      - 3 - контакты ∅2,0 мм и ∅3,0 мм,
      - 4 - контакты ∅1,0 мм и ∅3,0 мм;
   - В - вид покрытия контактов:
      - А - золото,
      - В - серебро,
      - П - палладий;
   - 1 - вид контакта: цилиндрический.

Технические характеристики соединителя 2РМ14Б4Г1В1:
Вибрация:
   - диапазон частот, Гц - от 1 до 1000,
   - ускорение, м/с² (g) - 490 (50).
Одиночные удары:
   - ускорение, м/с² (g) - 5000 (500).
Многократные удары:
   - ускорение, м/с² (g) - 1000 (100).
Линейные нагрузки:
   - ускорение, м/с² (g) - 2000 (200).
Максимальное рабочее напряжение (амплитудное значение), не более, В - 560.
Максимальная токовая нагрузка на контакт, А -
   - ∅1,0 - от 5 до 8;
   - ∅1,5 - от 7 до 15;
   - ∅2,0 - 18;
   - ∅3,0 - 32.
Сопротивление электрического контакта, не более, мОм:
   - ∅1,0 - 5,0;
   - ∅1,5 - 2,5;
   - ∅2,0 - 1,6;
   - ∅3,0 - 0,8.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 1000.
Температура окружающей среды, °С - от -60 до +100.
Смена температур, °С - от -60 до +150.
Атмосферное рабочее пониженное давление, Па (мм.рт.ст.) - 133,37·10^-12 (10^-12).
Минимальная наработка, ч - 5000, при числе сочленений-расчленений - 500.
Минимальный срок сохраняемости, лет - 25.
