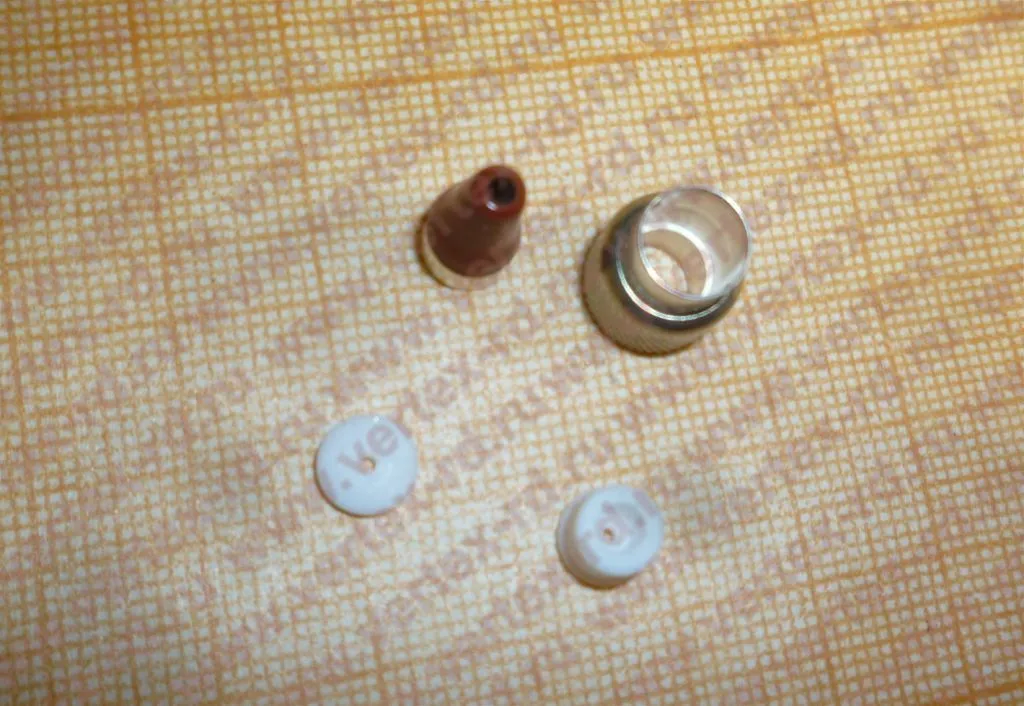

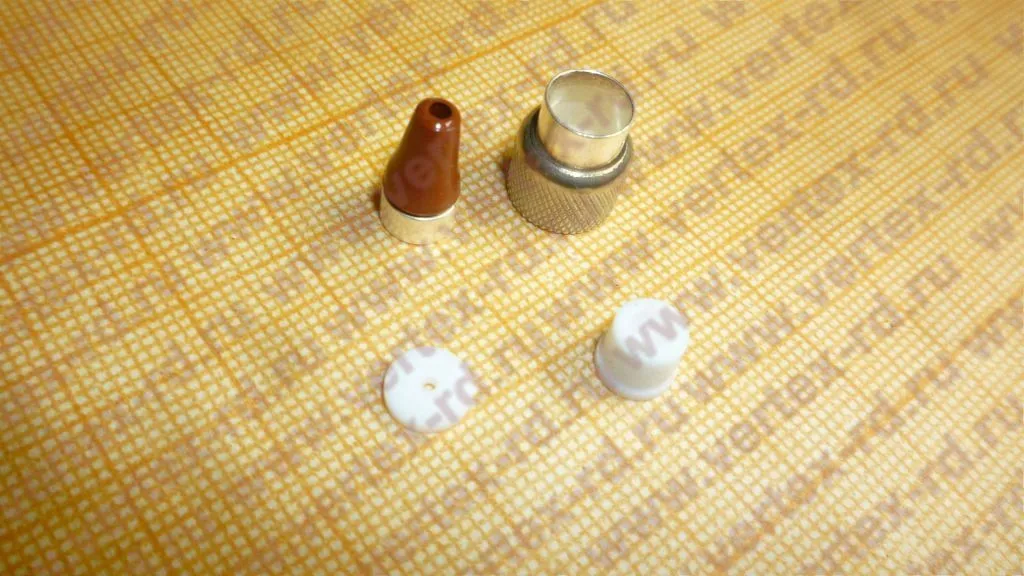

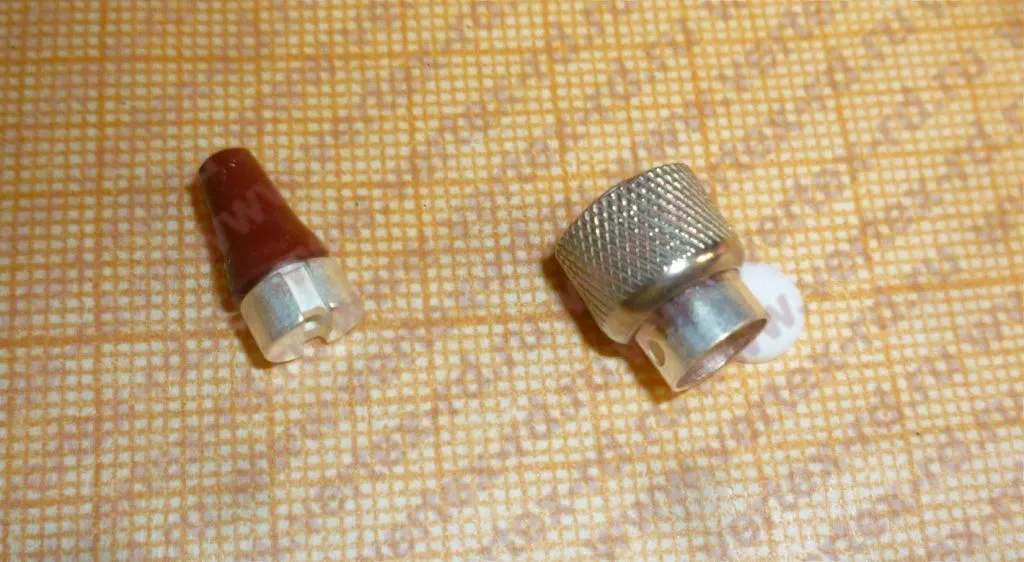

СР75-107ФВ радиочастотный соединитель

Соединитель СР75-107ФВ радиочастотный коаксиальный негерметичный врубного соединения, предназначен для эксплуатации в электрических цепях радиочастотных трактов для монтажа радиоэлектронных устройств, соединения и разъединения кабелей между собой, кабелей с приборами или частей приборов.

Структура условного обозначения соединителя СР75-107ФВ:
   - СР - соединитель радиочастотный;
   - 75 - волновое сопротивление, Ом;
   - 107 - порядковый номер разработки;
   - Ф - изоляционный материал:
      - П - полиэтилен,
      - Ф - фторопласт,
      - С - полистирол,
      - К - керамика;
   - В - всеклиматическое исполнение.

Условия эксплуатации соединителя СР75-107ФВ:
1. Синусоидальная вибрация:
   - диапазон частот, Гц - от 5 до 2000;
   - ускорение, м/с² (g) - 100 (10).
2. Механический удар одиночного действия:
   - ускорение, м/с² (g) - 1471 (150).
3. Механический удар многократного действия:
   - ускорение, м/с² (g) - 735 (75).
4. Линейные нагрузки:
   - ускорение, м/с² (g) - 491 (50).
5. Температура окружающей среды, °С - от -60 до +85.
6. Атмосферное пониженное рабочее давление, Па (мм рт.ст.) - 0,13·10^-3 (10^-6).
7. Повышенная относительная влажность воздуха при t=+35°С, % - 98.

Технические характеристики соединителя СР75-107ФВ:
Сопротивление контактов, Ом - 0,01.
Сопротивление изоляции, МОм - 1000.
Экранное затухание на частоте 1000 МГц, не менее, дБ - 30.
Испытательное напряжение в нормальных условиях (амплитудное значение), В - 500.
Максимальная наработка, часов - 100000.
Количество сочленений-расчленений - 500.
Минимальный срок сохраняемости соединителей, лет - 15.
Соединители устойчивы к воздействию специальных факторов.
