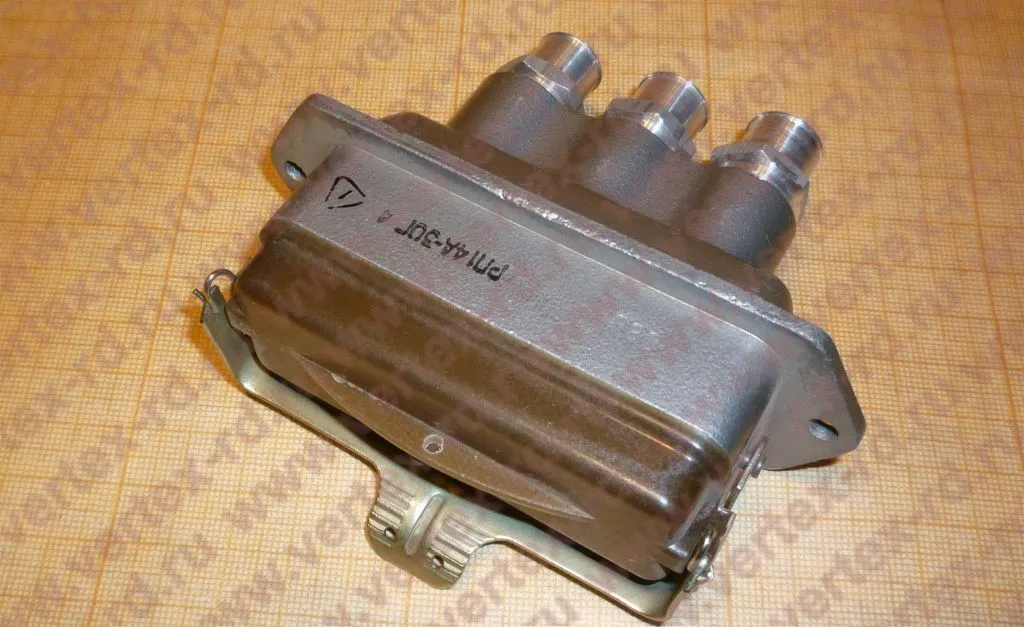

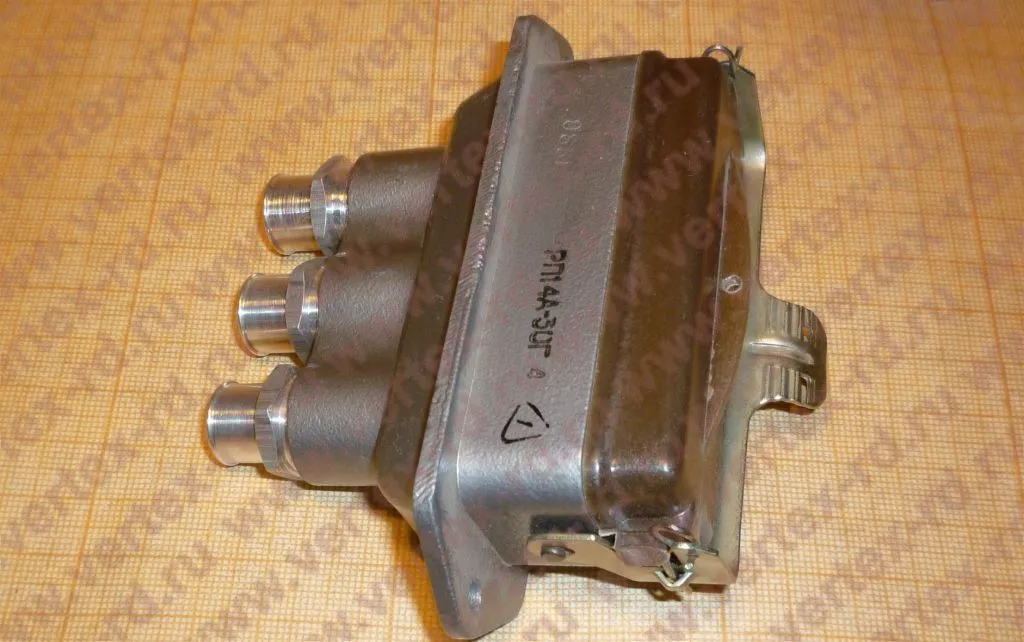

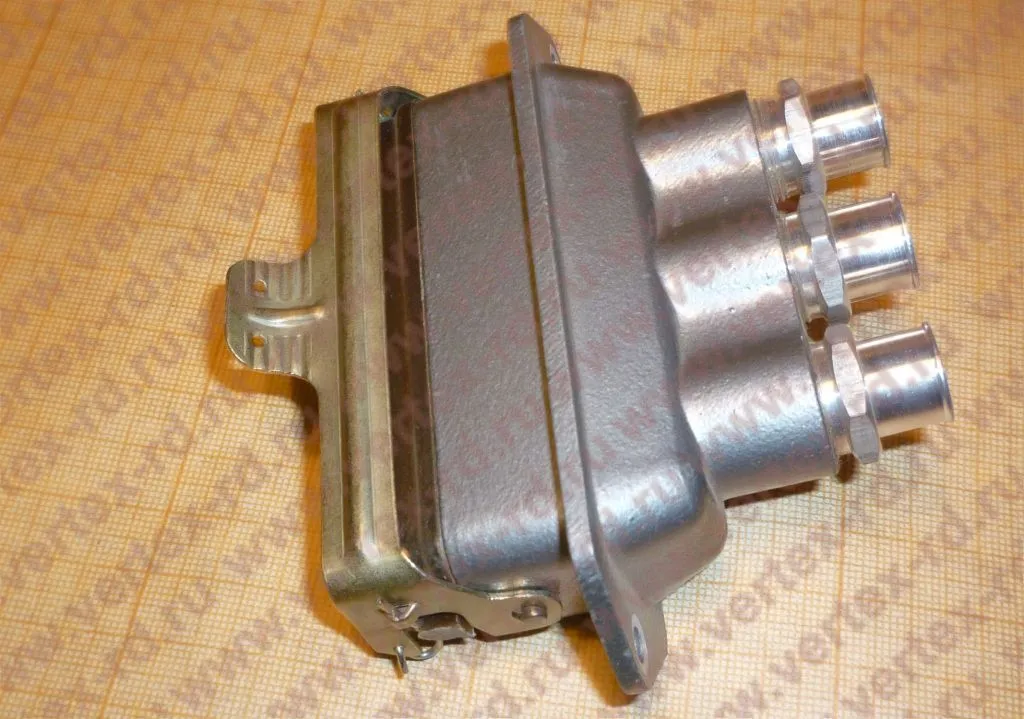

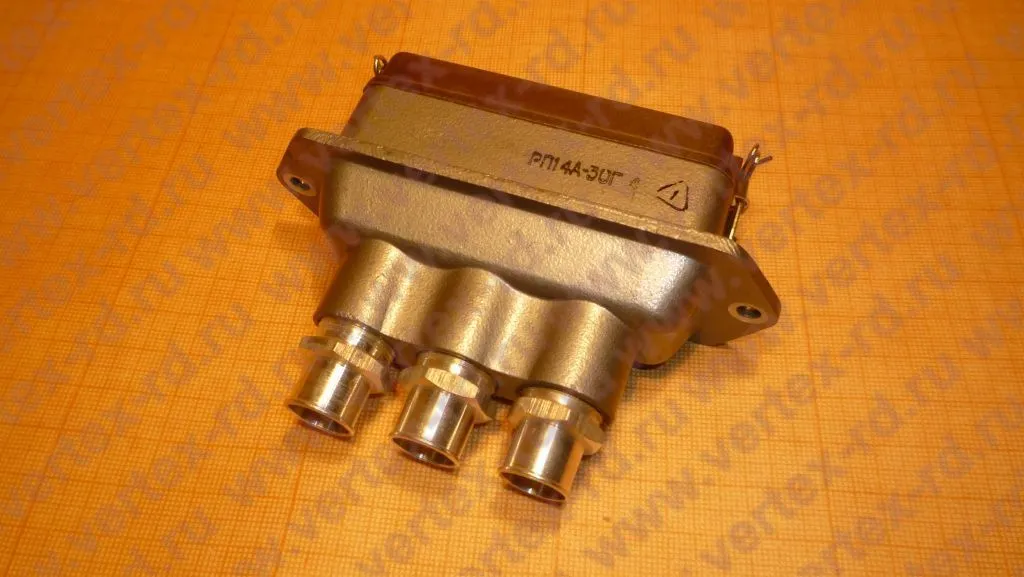

РП14А-30Г4 Розетка

Соединитель РП14А-30Г4 электрический прямоугольный, применяется для наружного монтажа, предназначен для работы в электрических цепях постоянного, переменного и импульсных токов. Вилки и розетки имеют направляющие элементы-ловители. Вилки и розетки оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка. Соединитель имеет кабельный корпус, изготавливается в пылебрызгозащищенном корпусе (с уплотнительной прокладкой). Контакты вилок и розеток - "плавающие". ЕСЗ.656.015ТУ(ВП). бРО.364.024ТУ(ОТК).

Структура условного обозначения соединителя электрического прямоугольного РП14А-30Г4:
   - РП - тип соединителя: ручного сочленения (расчленения);
   - 14 - порядковый номер разработки;
   - А - конструктивный вариант с унифицированным кожухом;
   - 30 - количество контактов;
   - Г - вид соединителя;
      - Ш - вилка,
      - Г - розетка;
   - 4 - тип кожуха:
       - 3 - блочная часть с приборным кожухом,
       - 4 - блочная часть с проходным кожухом,
       - 6 - блочная часть с прямым кожухом,
       - 7 - кабельная часть с угловым кожухом,
       - 8 - кабельная часть с боковым кожухом;
   - _ - покрытие рабочей части контактов:
      - 5 - химическое окисное пассивное покрытие,
      - _ - серебро;
   - _ - климатическое исполнение по ГОСТ 15150-69:
      - В - всеклиматическое исполнение,
      - _ - УХЛ.

Технические характеристики соединителя электрического прямоугольного РП14А-30Г4:
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, А - 5.
Максимальное рабочее напряжение (амплитудное значение), В - 800.
Сопротивление контактов, мОм - 3.
Сопротивление изоляции, МОм, не менее - 5000.
Электрическая прочность изоляции, В, не менее - 2550.
Температура окружающей среды при эксплуатации, °С:
   - минимальная - -60,
   - максимальная - +100.
Пониженное рабочее атмосферное давление, мм.рт.ст. - 1·10^-12.
Повышенная влажность воздуха при t=35°C, % - 98.
Синусоидальная вибрация:
   - в диапазоне частот, Гц - от 1 до 200,
   - с ускорением, g - 10;
   - в диапазоне частот, Гц - от 1 до 2000,
   - с амплитудой ускорения, g - 5.
Гамма-процентная минимальная наработка, ч:
   - ВП - 5000,
   - ОТК - 10000.
Число сочленений-расчленений - 1000.
Гамма-процентный срок сохраняемости, лет:
   - при покрытии контактов серебром:
      - ВП - 15,
      - ОТК - 15;
   - при покрытии контактов химическим пассивированием:
      - ОТК - 6.
