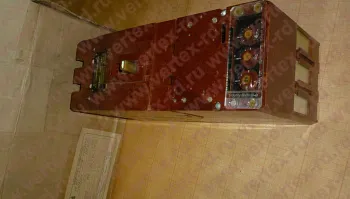

А3714П 660В 80А Автоматический выключатель

Автомат защиты А3714П 380В 80А, проводит ток при обычном режиме и препятствует проведению тока при перегрузке сети, коротком замыкании (не более 6 отключений в час), обеспечивает защиту от недопустимой сниженной величины напряжения.

Структура условного обозначения автомата защиты А3714П 660В 80А:
   - А37 – условное обозначение серии;
   - 1 – первая величина (до 160А);
   - 4П – трехполюсный, для установки на подвижных составах.

Технические характеристики автомата защиты А3714П 660В 80А:
Номинальный ток, А – 80
Количество полюсов – 3
Уставка по начальному току срабатывания в зоне токов перегрузки:
   – кратная номинальному току теплового расцепителя – 1,3
   – кратная номинальному току полупроводникового расцепителя – 1,25
Уставки по току срабатывания электромагнитных максимальных расцепителей тока, А – до 1600
Номинальная рабочая наибольшая отключающая способность, кА:
   – при номинальном напряжении 380В переменного тока – 35
   – при номинальном напряжении 660В переменного тока – 20
   – при номинальном напряжении 440В постоянного тока – 100
Износостойкость выключателей:
   – общее количество циклов ВО – 16000
   – количество циклов ВО под нагрузкой – 10000
Габаритные размеры (ширина х высота х глубина), мм – 112х320х157
Масса, кг:
   – стационарное исполнение – 6,5
   – с электромагнитным приводом – 8,7
