Д143-800-18

Диод

Д143-800-18
Д143-800-18
Д143-800-18
Д143-800-18
Наличие на складе: В наличии
Остаток на складе: 3 шт.
Цена: Запросить цену

i Цена зависит от количества, поэтому запрашивайте цены с указанием количества

Добавить в корзину


Описание и технические параметры

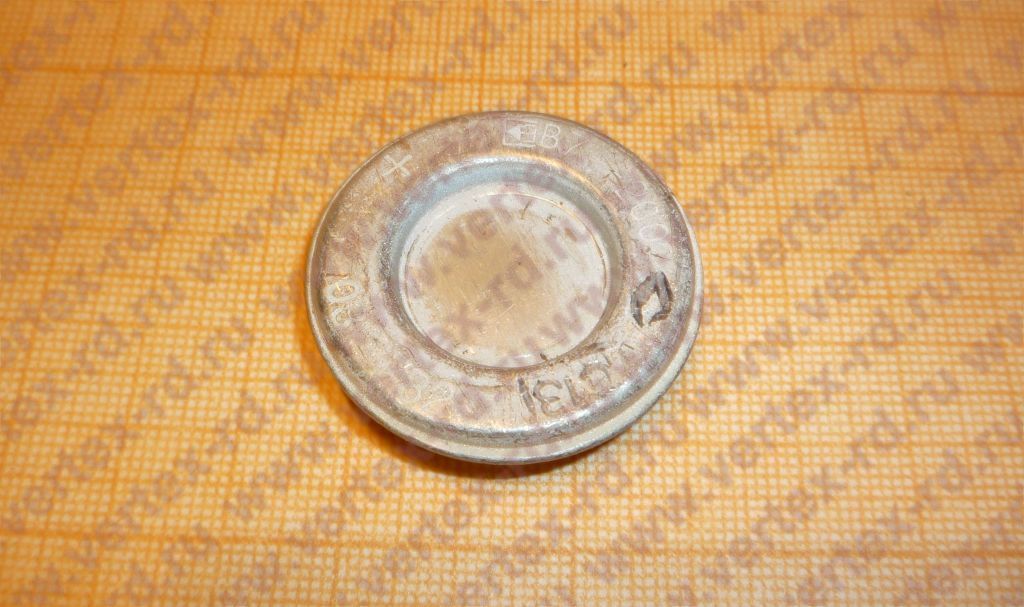

Диод Д143-800-18 кремниевый диффузионный, предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц. Выпускаются в металлокерамическом корпусе таблеточной конструкции. Средний прямой ток - 800 А. Повторяющееся импульсное обратное напряжение - 1800 В. Охлаждение воздушное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе. Габаритные размеры:
   - диаметр - 60 мм
   - высота - 20 мм
Масса диода не более 300 г. Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2. Тип корпуса: PD42. Тип применяемого охладителя: О143, О243, ОМ103, ОМ104.

Структура условного обозначения диода кремниевого диффузионного Д143-800-18:
   - Д - диод выпрямительный;
   - 1 - порядковый номер модификации конструкции;
   - 4 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
   - 3 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
   - 800 - максимально допустимый средний ток в открытом состоянии, А;
   - 18 - класс по обратному повторяющемуся напряжению.

Технические характеристики диода кремниевого диффузионного Д143-800-18:
Максимально допустимый средний прямой ток, А – 800
Повторяющееся импульсное обратное напряжение, В – 1800
Неповторяющееся импульсное обратное напряжение, В – 1900
Импульсное рабочее обратное напряжение, В – 1440
Постоянное обратное напряжение, В – 1080
Максимально допустимый действующий прямой ток, А – 2370
Ударный прямой ток, кА – 18,0
Повторяющийся импульсный обратный ток, мА – 50,0
Импульсное прямое напряжение, В – 1,65
Пороговое напряжение диода, В – 1,0
Защитный показатель, кА^2с – 1620
Динамическое сопротивление, мОм – 0,32
Заряд обратного восстановления, мкКл – 2000
Тепловое сопротивление переход-корпус диода, °С/Вт – 0,27
Температура перехода диода, °С – от -60 до +175

Описание:

Диод Д143-800-18.PDF Размер:80.9 КБ
