ТС-106-10-2

Тиристор

ТС-106-10-2
ТС-106-10-2
Наличие на складе: В наличии
Остаток на складе: 3226 шт.
Цена: Запросить цену

i Цена зависит от количества, поэтому запрашивайте цены с указанием количества

Добавить в корзину


Описание и технические параметры

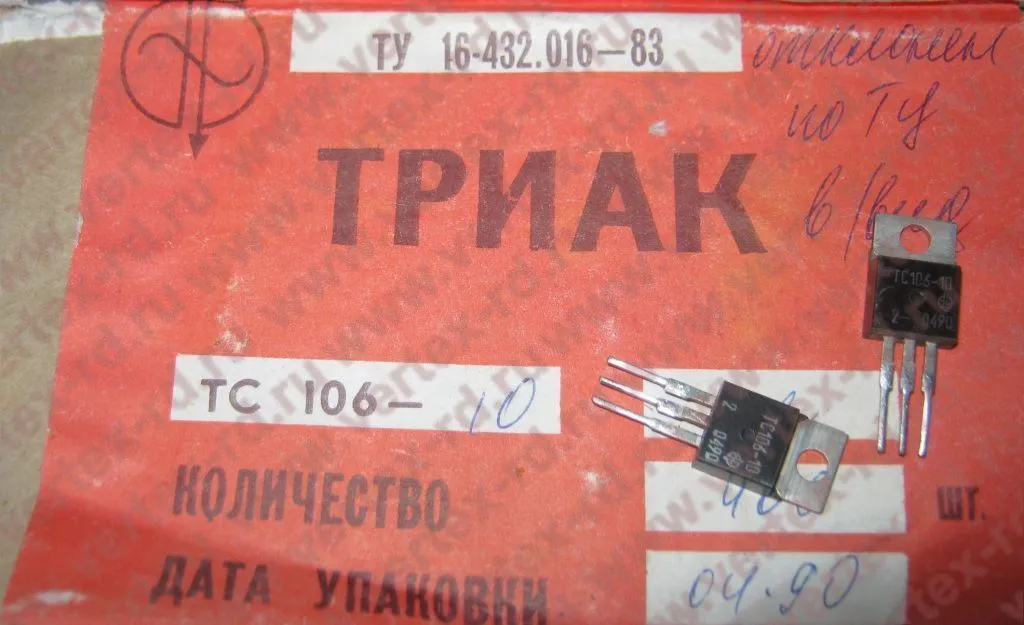

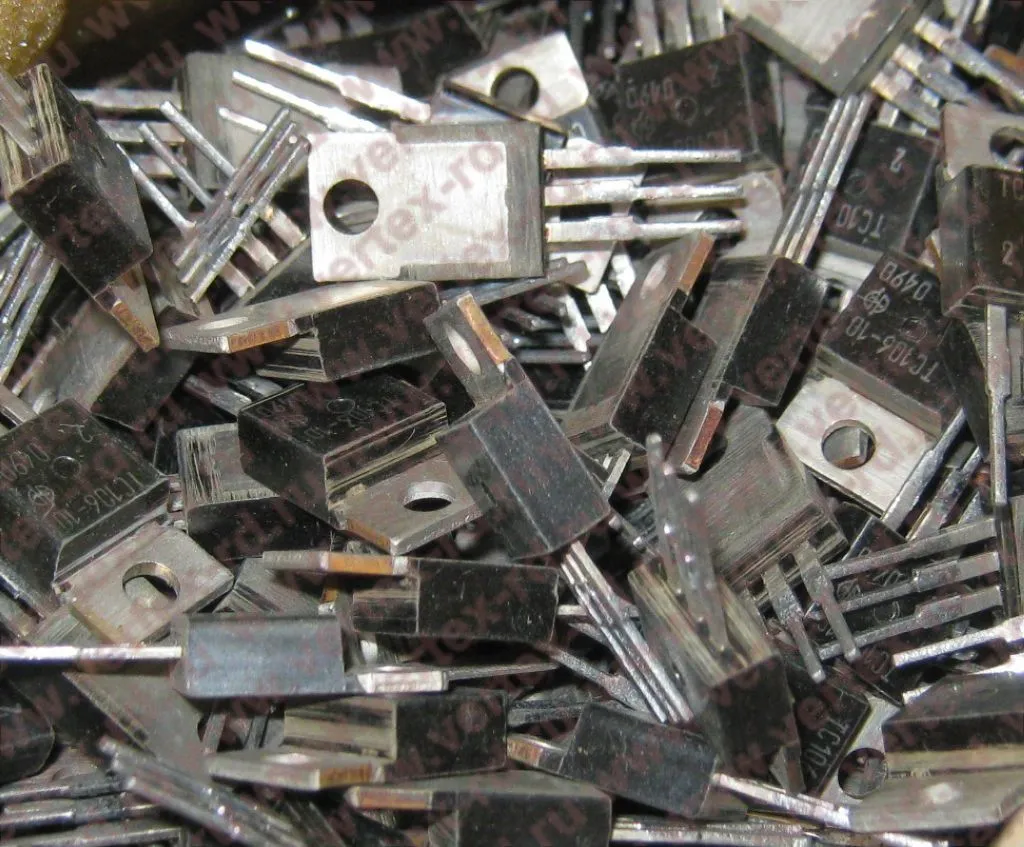

Тиристор ТС106-10-2 симметричный низкочастотный, применяется в преобразовательных устройствах, а также в цепях постоянного и переменного тока различных силовых установок. Максимально допустимый действующий ток - 10 А. Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 200 В. Охлаждение воздушное естественное. Выпускаются в пластмассовом корпусе с жесткими выводами. Тип корпуса: КТ-28 (ТО-220).

Структура условного обозначения тиристора симметричного низкочастотного ТС106-10-2:
   - ТС – тиристор симметричный;
   - 1 – порядковый номер модификации конструкции;
   - 0 – обозначение диаметра корпуса по ГОСТ 20859.1-89;
   - 6 – обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
   - 10 – максимально допустимый действующий ток, А;
   - 2 – класс по повторяющемуся напряжению.

Технические характеристики тиристора симметричного низкочастотного ТС106-10-2:
Постоянный ток в открытом состоянии, А – 10
Повторяющееся импульсное напряжение в закрытом состоянии/Повторяющееся импульсное обратное напряжение, В – 200
Повторяющийся импульсный ток в закрытом состоянии, мА – 1,5
Повторяющийся импульсный обратный ток, мА – 110
Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс – от 2,5 до 10
Критическая скорость нарастания тока в открытом состоянии, А/мкс – 20
Импульсное напряжение в открытом состоянии, В – 1,65
Ток включения симметричного тиристор, мА – 60
Ток удержания, мА – 45
Отпирающий постоянный ток управления, мА – 75
Отпирающее постоянное напряжение управления, В – 3,5
Время выключения, мкс – 3
Время включения, мкс – 9
Тепловое сопротивление переход-корпус, °С/Вт – 2,2
Температура перехода, °С – от -60 до +110

Описание:

Тиристор ТС-106-10-2.PDF Размер:94.1 КБ
