ДЛ112-16-12

Диод

Фотография отсутствует
Наличие на складе: В наличии
Остаток на складе: 141 шт.
Цена: Запросить цену

i Цена зависит от количества, поэтому запрашивайте цены с указанием количества

Добавить в корзину


Описание и технические параметры

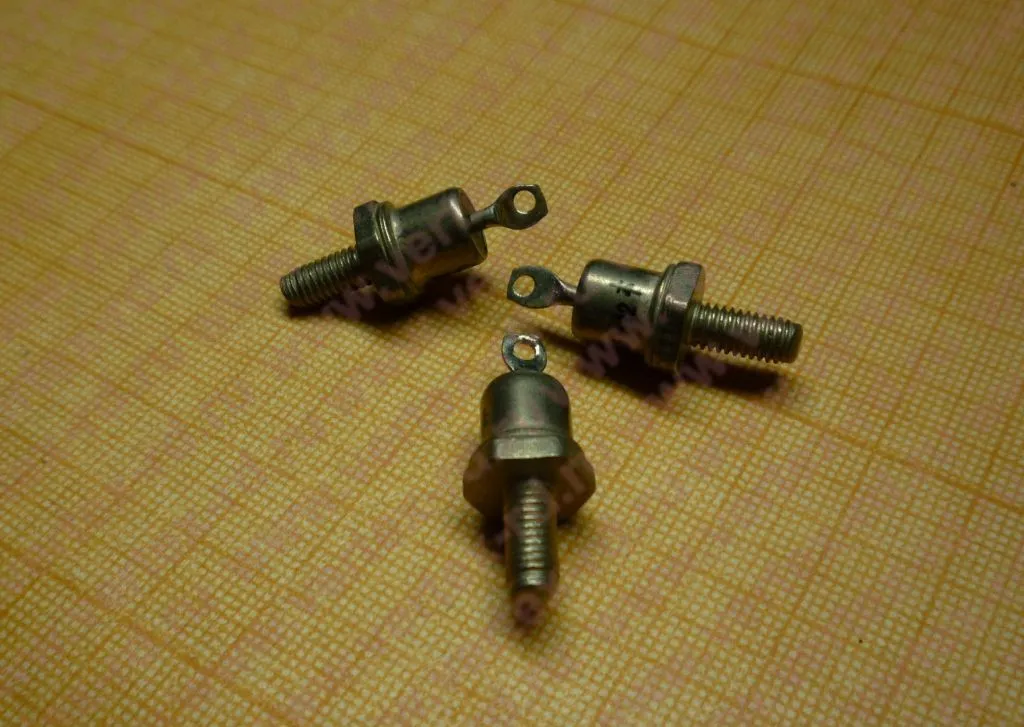

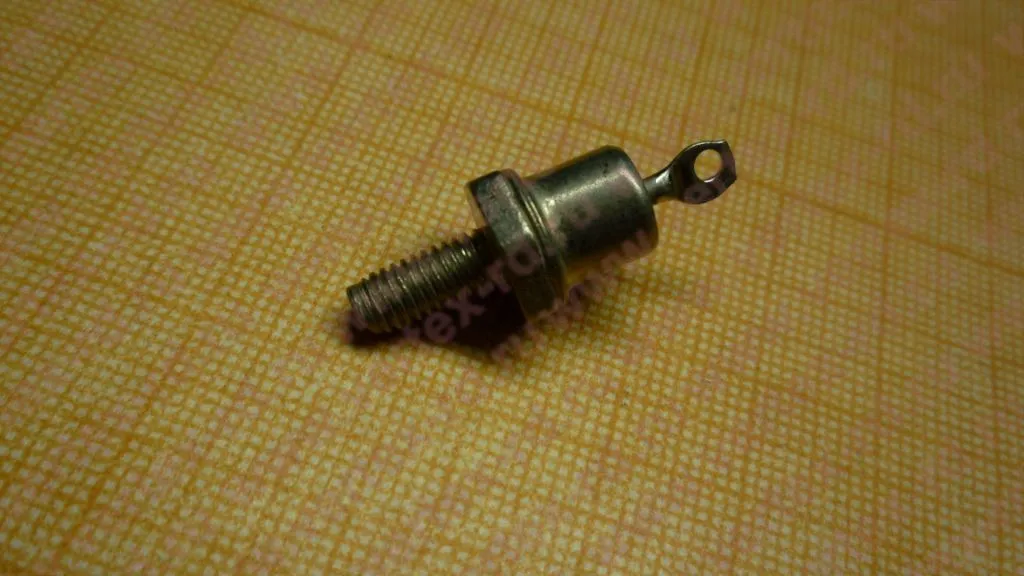

Диод ДЛ112-16-12 лавинный кремниевый диффузионный, предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц. Выпускаются в металлостеклянном корпусе с жестким выводом прямой полярности. Средний прямой ток - 16 А. Повторяющееся импульсное обратное напряжение - 1200 В. Охлаждение воздушное естественное. Обозначение типономинала и полярность выводов приводятся на корпусе. Габаритные размеры:
   - общая длина - 29 мм;
   - длина шпильки - 11 мм;
   - резьба - М5.
Масса диода не более 6 г. Тип применяемого охладителя - O111.

Структура условного обозначения диода лавинного кремниевого диффузионного ДЛ112-16-12:
   - ДЛ - диод лавинный;
   - 1 - порядковый номер модификации конструкции;
   - 1 - обозначение диаметра корпуса диода;
   - 2 - обозначение конструктивного исполнения корпуса диода;
   - 16 - максимально допустимый средний ток в открытом состоянии, А;
   - 12 - класс по обратному повторяющемуся напряжению.

Технические характеристики лавинного кремниевого диффузионного ДЛ112-16-12:
Максимально допустимый средний прямой ток, А – 16
Повторяющееся импульсное обратное напряжение, В – 1200
Неповторяющееся импульсное обратное напряжение, В – 1300
Импульсное рабочее обратное напряжение, В – 960
Постоянное обратное напряжение, В – 720
Максимально допустимый действующий прямой ток, А – 23
Ударный прямой ток, кА – 0,28
Повторяющийся импульсный обратный ток, мА – 3,0
Импульсное прямое напряжение, В – 1,35
Пороговое напряжение диода, В – 0,85
Динамическое сопротивление, мОм – 10,0
Время обратного восстановления, мкс – 5,9
Заряд обратного восстановления, мкКл – 60
Тепловое сопротивление переход-корпус диода, °С/Вт – 1,9
Температура перехода диода, °С – от -60 до +150

Описание:

Диод ДЛ112-16-12.PDF Размер:62.76 КБ
