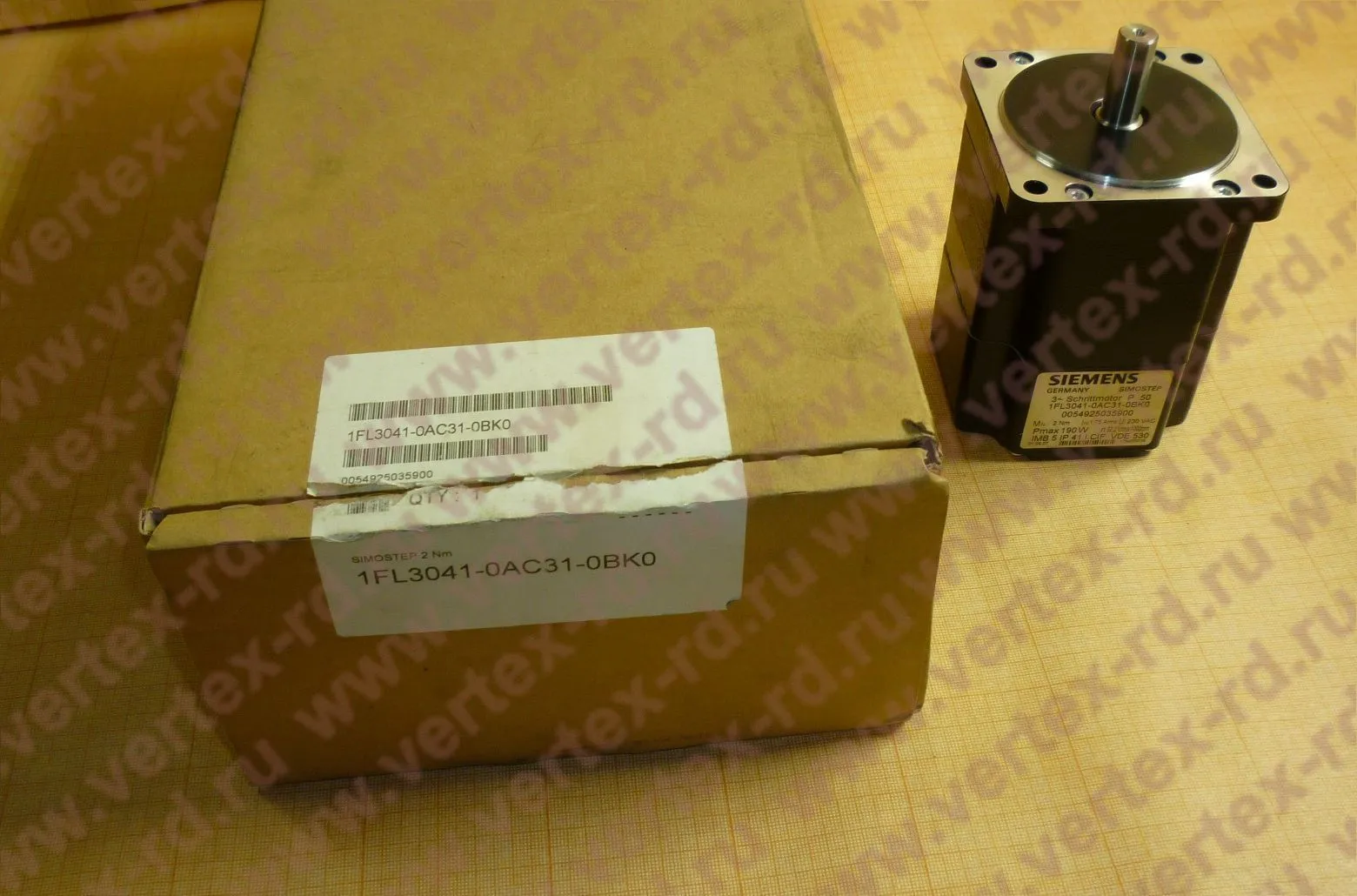

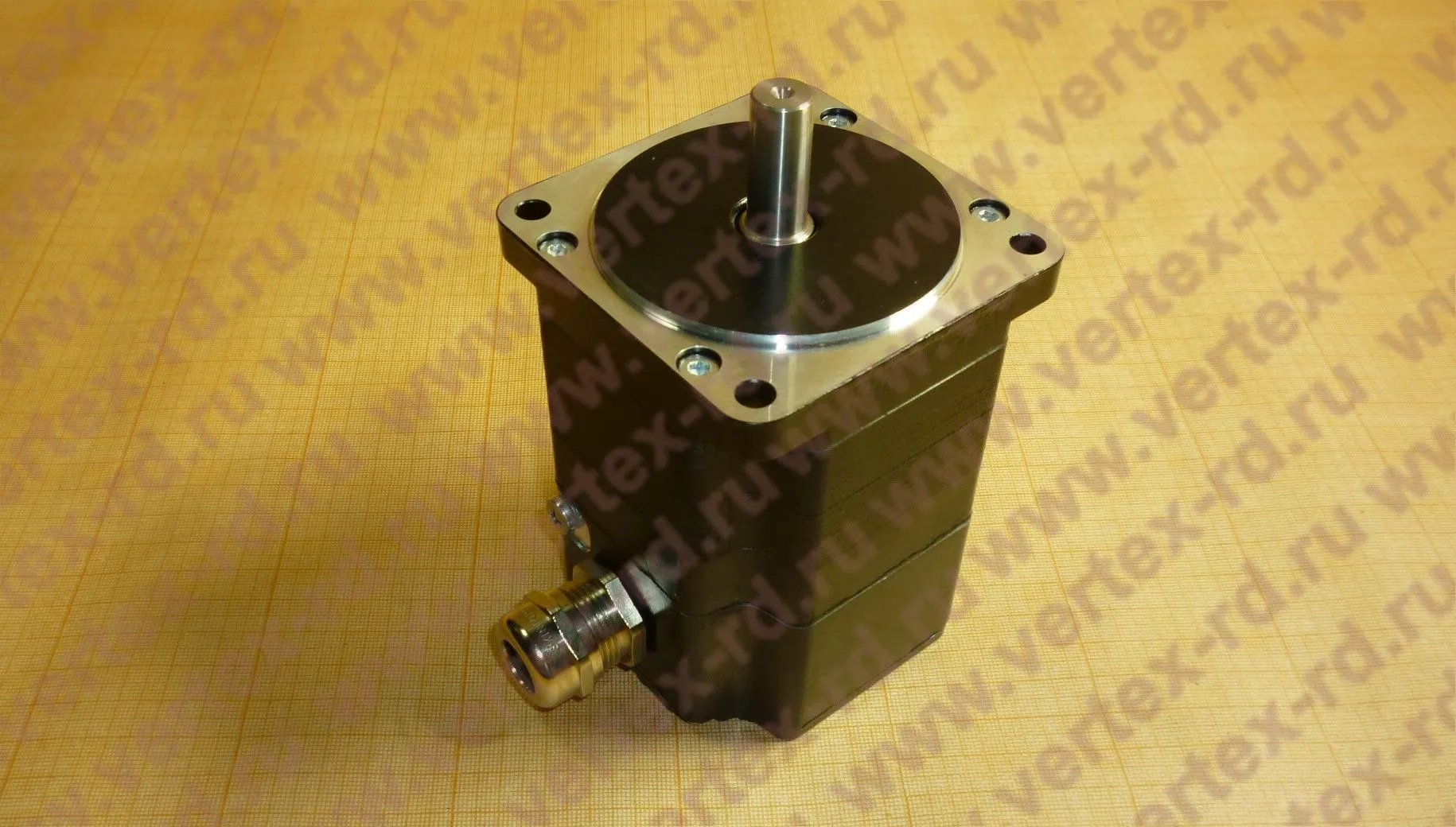

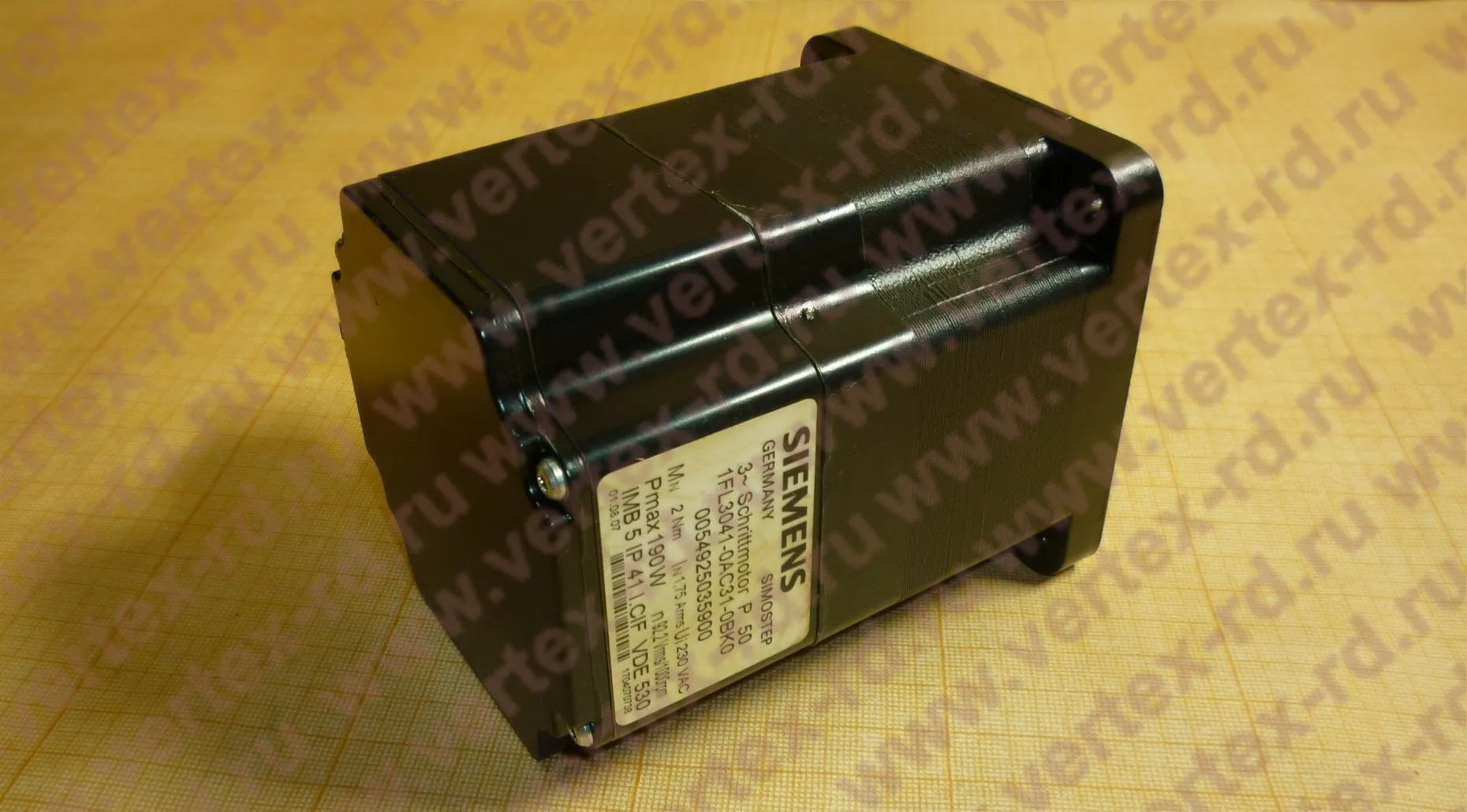

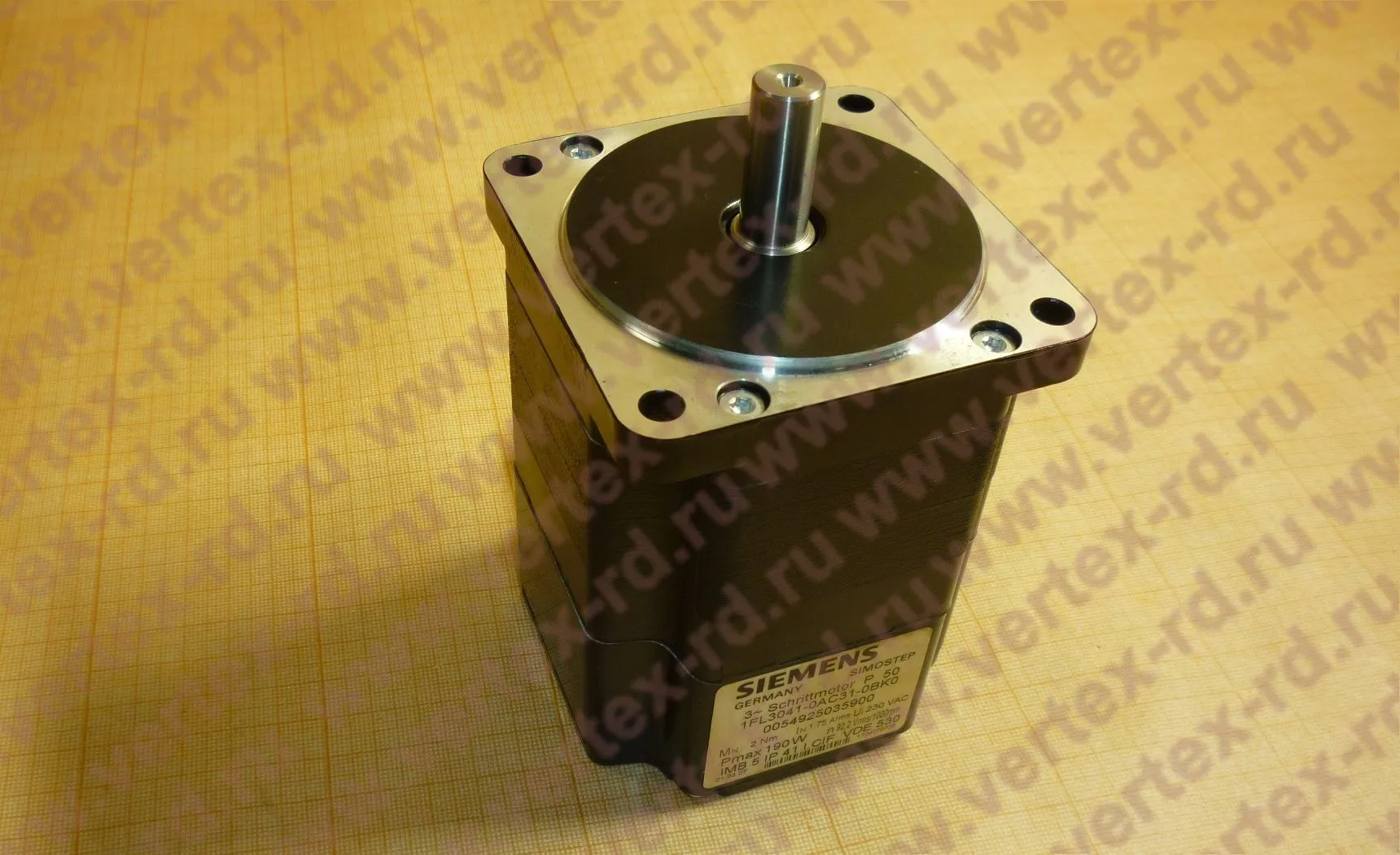

1FL3041-0AC31-0BK0 Электродвигатель шаговый SIMOSTEP (Siemens)
| Наличие на складе: | В наличии |
|---|---|
| Остаток на складе: | 2 шт. |
| Оптовая цена: | 98 000 руб |
Важно!!! Все цены на сайте являются крупнооптовыми и обязательно требуют уточнения!!! Перед заказом обязательно запрашивайте цены с указанием реквизитов организации и количества. Информация на сайте не является публичной офертой.
Описание и технические параметры
|
SIMOSTEP 1FL3 |
|
|
Двигатель SIEMENS |
3-фазный шаговый двигатель "Сименс" |
|
Напряжение двигателя |
325 В |
|
Изоляция |
Класс температур F для перегрева обмотки ΔT = 100 K при окружающей температуре +40 °C (104 °F). |
|
Тип DIN 42950 |
IM B5 (IM V1, IM V3) |
|
Класс защиты |
IP56; IP41 на выходе вала |
|
Охлаждение |
Естественное охлаждение |
|
Допустимая окружающая температура |
|
|
-40 ... +70 °C (-40 ... +158 °F) |
|
0 ... +40 °C (32 ... 104 °F) |
|
Макс. импульсная частота |
5.3 кГц (с 1FL3 04.) |
|
Количество шагов/оборот |
500/1000/5000/10000 |
|
Макс. скорость |
6000 об/мин |
|
Шаг в градусах |
0.72°/0.36°/0.072°/0.036° |
|
Систематический допуск угла (измеренный при 1000 шагов/оборот) |
± 6′ на каждый шаг |
|
Конец вала |
Гладкий вал с 1FL304. |
|
Допустимая динамичная нагрузка на вал |
|
|
60 Н (13.49 фунт-сила) |
|
(на выход половины вала, соприкасаемого с фланцем двигателя) |
|
Точность вращения, соосности и линейного движения |
Допуск N (нормальный) |
|
Цвет |
черная |
|
Тип подключения |
Клеммная коробка |
|
Стояночный тормоз |
||
|
Тип двигателя |
1FL304. |
|
|
Номинальное напряжение |
24 В |
|
|
Минимальное удерживающее напряжение для отпущенного тормоза |
10 В (минимум через 130 мс после возбуждения) |
|
|
Электрическая мощность срабатывания |
24 Вт |
|
|
Время переключения |
|
|
|
35 мс |
|
|
15 мс |
|
|
Макс. крутящий момент |
Крутящий момент удержания |
Шаговые двигатели 1FL3 SIMOSTEP |
Ном. ток |
Сопротивление (обмотка) |
Момент инерции ротора |
Вес |
|||
|
|
Двигатель |
Тормоза |
|
|
|
без |
с |
без |
с |
|
|
|
|
|
|
|
стояночный тормоз |
стояночный тормоз |
||
|
M max |
M H |
M H |
Заказной номер |
I |
R |
J |
J |
m |
m |
|
Нм (фунт-дюйм) |
Нм (фунт-дюйм) |
Нм(фунт-дюйм) |
|
A |
Ω |
кгсм2 |
кгсм2 |
кг (фунт) |
кг (фунт) |
|
2 (17.70) |
2.26 (20.00) |
– |
1FL3041-0AC31-0BK0 |
1.75 |
6.5 |
1.1 |
- |
2.05 (4.52) |
– |
SIMOSTEP ШАГОВЫЙ ДВИГАТЕЛЬ, 2 НМ ДИАМЕТР ВАЛА 12MM
